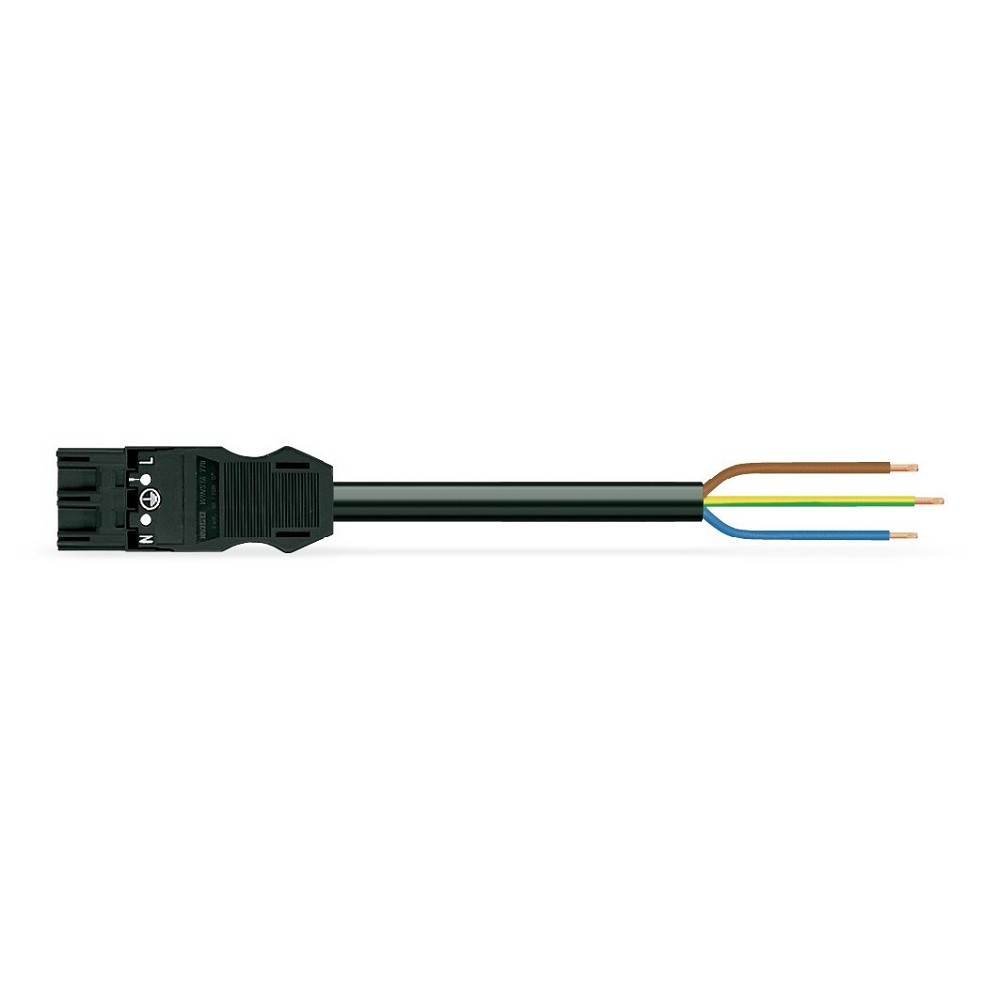

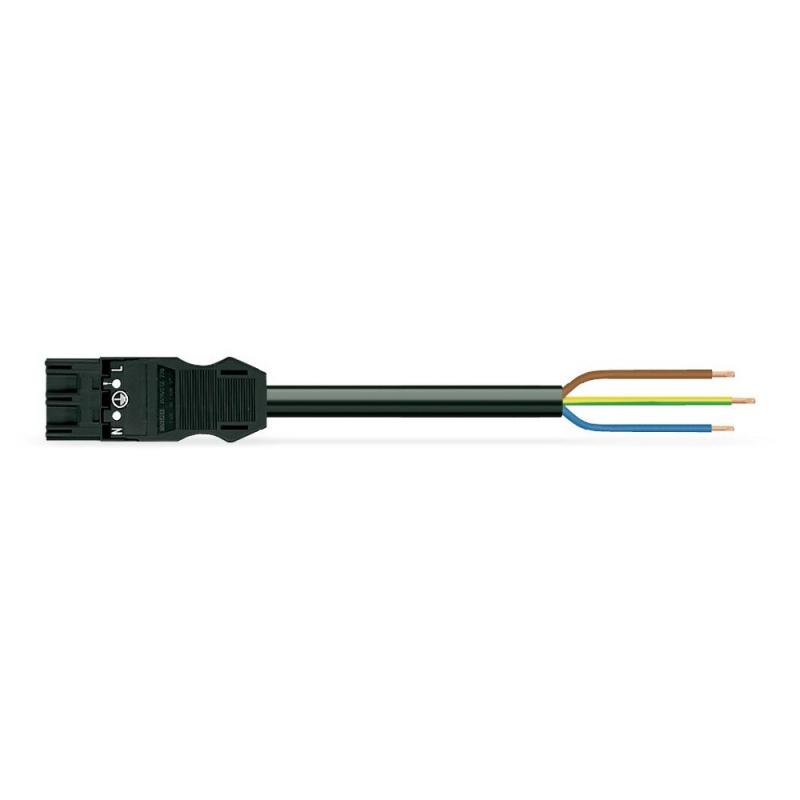

WAGO 771-9993/206-101 Anschlussleitung WINSTA MIDI 3-polig 1,5 mm² schwarz
Die WAGO 771-9993/206-101 Anschlussleitung ist eine vorkonfektionierte Leitung aus dem WINSTA MIDI Steckverbindersystem und ermöglicht eine besonders effiziente Installation elektrischer Komponenten. Durch den integrierten Stecker auf einer Seite und das offene Leitungsende auf der anderen Seite lassen sich Anwendungen schnell und flexibel anschließen.
Die Push-in CAGE CLAMP Federanschlusstechnik sorgt für sichere, vibrationsfeste und wartungsfreie Verbindungen ohne Schraubklemmen. Der mechanische Fehlsteckschutz verhindert eine falsche Verbindung der Steckkomponenten und erhöht die Installationssicherheit.
Die Anschlussleitung verfügt über eine 3-polige Kodierung A mit den Leitern L, N und PE und ist für allgemeine Netzanwendungen in der Energieverteilung ausgelegt. Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 16 A eignet sie sich besonders für Leuchteninstallationen, Rasterleuchten und modulare Gebäudeverkabelungen.
Durch die konfektionierte Ausführung reduziert die WAGO WINSTA MIDI Leitung Montagezeiten, minimiert Installationsfehler und ermöglicht eine flexible sowie professionelle Elektroinstallation.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 771-9993/206-101
• GTIN/EAN: 4044918271196
• Produkttyp: Konfektionierte Anschlussleitung
• Serie: WINSTA MIDI
• Ausführung Seite 1: Stecker
• Ausführung Seite 2: Freies Leitungsende
• Polzahl: 3
• Kodierung: A
• Farbe Kodierung/Kontakteinsatz: Schwarz
• Pol-Kennzeichnung: L, N, PE
• Bemessungsspannung: 250 V
• Bemessungsstrom: 16 A
• Schutzart: IP20
• Kabeltyp: H05VV-F
• Leiterquerschnitt: 1,5 mm²
• Leiteraufbau: 3G 1,5 mm²
• Gesamtlänge: 1000 mm
• Leiterendenbehandlung: Ultraschallverdichtete Aderenden
• Mechanische Codierung: Ja
• Fehlsteckschutz: Ja
• Verriegelung: Separat
• Gehäusematerial: Polyamid (PA)
• Gehäusefarbe: Schwarz
• Kabeldurchmesser: 7,4–9,4 mm
• Abmantellänge: 55 mm
• Abisolierlänge: 9 mm
• Mantelfarbe: Schwarz
• Kontaktmaterial: CuSn
• Kontaktoberfläche: Verzinnte Kontakte
• Durchgangswiderstand: 1 mOhm
• Bemessungsstoßspannung: 4 kV
• Verschmutzungsgrad: 3
• Isolierteil Dauertemperaturbeständigkeit: bis 105 °C
• Leitung Dauertemperaturbeständigkeit: bis 70 °C
• Maximale Betriebstemperatur Leiter: 85 °C
• Halogenfrei: Nein
• Brandlast: 8,242689 kWh
• Brandverhaltensklasse nach EN 13501-6: Eca
• Zolltarifnummer: 85444290
• Ursprungsland: Deutschland
MAẞE
• Länge: 1000 mm
• Leiterquerschnitt: 1,5 mm²
• Kabeldurchmesser: 7,4–9,4 mm
EINSATZBEREICHE
• Leuchtenanschlüsse
• Raster- und Einlegeleuchten
• Gebäudeinstallation
• Energieverteilungen
• Modulare Elektroinstallationen
• Schaltschrankbau
• Vorgefertigte Installationssysteme
• Flexible Verkabelungslösungen mit WINSTA MIDI
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 771-9993/206-101 Anschlussleitung für schnelle und sichere Installationen im professionellen Elektrobereich. Die vorkonfektionierte WINSTA MIDI Lösung reduziert Montageaufwand und sorgt durch den integrierten Fehlsteckschutz für eine hohe Installationssicherheit. Besonders bei Leuchteninstallationen und modularen Gebäudesystemen überzeugt die Leitung durch einfache Handhabung, zuverlässige Verbindungstechnik und hohe Flexibilität.
