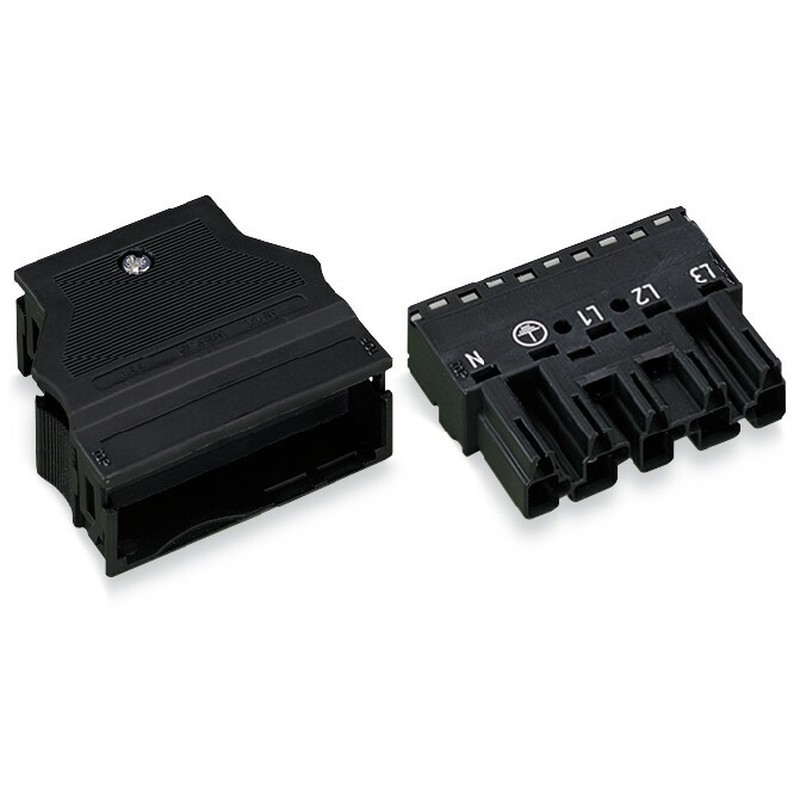

WAGO 770-115 WINSTA MIDI Stecker – professionelle Steckverbindungen für moderne Elektroinstallationen
Der WAGO 770-115 WINSTA MIDI Stecker ermöglicht eine schnelle, sichere und normgerechte Verbindung elektrischer Leitungen in der Gebäudeinstallation. Das steckbare WINSTA System reduziert den Installationsaufwand erheblich und minimiert Verdrahtungsfehler auf der Baustelle.
Die integrierte Push-in CAGE CLAMP Federanschlusstechnik erlaubt den direkten Anschluss eindrähtiger sowie feindrähtiger Leiter ohne Schrauben. Dadurch entstehen dauerhaft vibrationssichere, wartungsfreie und zuverlässige elektrische Verbindungen.
Durch die mechanische und farbliche Kodierung A werden unterschiedliche Stromkreise eindeutig voneinander getrennt. Der integrierte Fehlsteckschutz erhöht die Betriebssicherheit und verhindert Verwechslungen bei der Installation.
Das robuste Zugentlastungsgehäuse schützt die angeschlossenen Leitungen zuverlässig vor mechanischen Belastungen. Mit einer Belastbarkeit von 25 A bei 400 V eignet sich der Stecker hervorragend für Energieverteilungen, Beleuchtungsanlagen sowie industrielle und gewerbliche Installationen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 770-115
• Produktserie: WINSTA MIDI
• Produktart: Stecker
• Ausführung: Installationssteckverbinder mit Zugentlastungsgehäuse
• Polzahl: 5
• Kodierung: A
• Farbe: Schwarz
• Schutzart: IP20
• Verriegelung: Separat
• Mechanische Codierung: Ja
• Mit Zugentlastung: Ja
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 25 A
• Bemessungsstoßspannung: 6 kV
• Durchgangswiderstand: 1 mΩ
• Verschmutzungsgrad: 3
Anschlussdaten
• Anschlusstechnik: Push-in CAGE CLAMP
• Anschlussart: Federzuganschluss
• Anschlussquerschnitt eindrähtig: 0,5–4 mm²
• Anschlussquerschnitt feindrähtig: 0,5–4 mm²
• Anzahl Anschlüsse je Pol: 2
• Kabeldurchmesser: 9–13 mm
• Pol-Kennzeichnung: 1, 2, 3, N, PE
Material und Eigenschaften
• Werkstoff Gehäuse: Polyamid (PA)
• Kontaktmaterial: CuSn
• Kontakte verzinnt
• Max. Dauertemperatur Kontaktteil: 85 °C
• Max. Dauertemperatur Zugentlastung: 105 °C
• Halogenfrei: Nein
• Brandlast: 0,18778 kWh
• Wartungsfreie Federanschlusstechnik
• Hohe Vibrationsfestigkeit
• Effektiver Fehlsteckschutz
MAẞE
• Länge: 76 mm
• Breite: 54,6 mm
• Höhe: 17 mm
Einsatzbereiche
• Gebäudeinstallation
• Energieverteilungen
• Beleuchtungsanlagen
• Bürogebäude
• Industrieanlagen
• Gewerbliche Elektroinstallationen
• Maschinen- und Anlagenbau
• Modulare Elektroinstallationen
• Steckbare Energieversorgung
• Modernisierung und Neubau
Vorteile des WAGO 770-115 WINSTA MIDI Steckers
• Schnelle und werkzeuglose Verdrahtung durch Push-in CAGE CLAMP
• Integriertes Zugentlastungsgehäuse für hohe Betriebssicherheit
• Mechanischer und farblicher Fehlsteckschutz durch Kodierung A
• Belastbar bis 25 A bei 400 V
• Wartungsfreie und vibrationssichere Kontaktierung
• Robuste Industriequalität
• Sofort montagebereit
• Ideal für steckbare Gebäudeinstallationen
• Hohe Zuverlässigkeit im Dauerbetrieb
• Original WAGO WINSTA MIDI Qualität
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen den WAGO 770-115 WINSTA MIDI Stecker für professionelle Elektroinstallationen, bei denen eine schnelle, sichere und steckbare Verbindung gefordert ist. Die Kombination aus Push-in CAGE CLAMP Technologie, Zugentlastung und Kodierung A sorgt für eine fehlerfreie und langlebige Installation.
Besonders im modernen Wohnungsbau, in Bürogebäuden, Industrieanlagen und gewerblichen Installationen überzeugt der WINSTA MIDI Stecker durch seine einfache Handhabung, hohe Belastbarkeit und die gewohnt zuverlässige Qualität von WAGO.
