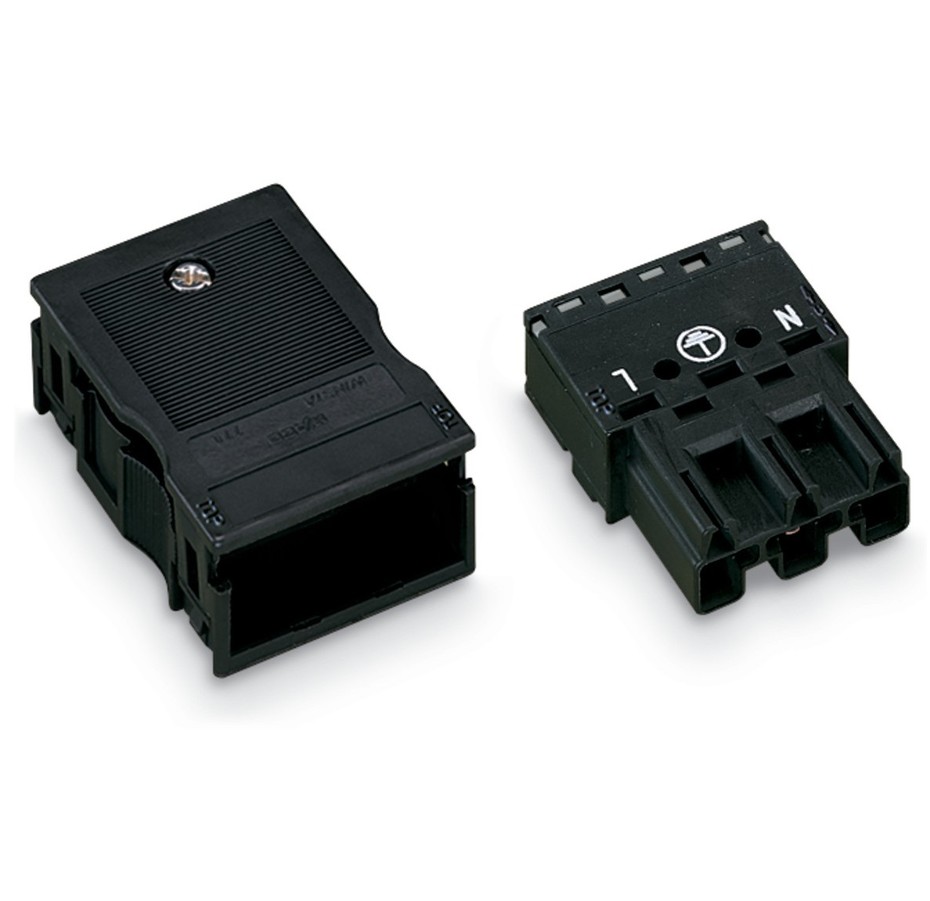

WAGO 770-113 Stecker WINSTA MIDI – professionelle Steckverbindung für Elektroinstallationen
Der WAGO 770-113 Stecker aus dem WINSTA MIDI Installationsstecksystem bietet eine zuverlässige und zeitsparende Lösung für moderne Elektroinstallationen. Durch die werkzeuglose Push-in CAGE CLAMP Federanschlusstechnik lassen sich Leiter schnell, sicher und dauerhaft verbinden.
Der 3-polige Stecker mit Kodierung A ist mit Fehlsteckschutz ausgestattet und verhindert eine falsche Verbindung der Steckkomponenten. Die mechanische und farbliche Codierung sorgt für eine einfache und fehlerfreie Installation bei Energieverteilungen, Leuchtenanschlüssen und im Schaltschrankbau.
Dank der robusten Bauweise und einer Belastbarkeit von bis zu 25 A eignet sich der WAGO WINSTA MIDI Stecker auch für leistungsstarke Verbraucher. Die integrierte Zugentlastung sorgt für zusätzliche Sicherheit und schützt die Verbindung vor mechanischer Belastung.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 770-113
• GTIN / EAN: 4044918254083
• Produktart: Stecker mit Zugentlastungsgehäuse
• Hersteller-Art.-Nr.: 770-113
• Serie: WINSTA MIDI
• Ursprungsland: Polen
• Zolltarifnummer: 85366990
• Farbe: Schwarz
• Kodierung: A
• Fehlsteckschutz: Ja
Elektrische Daten
• Bemessungsspannung: 250 V
• Bemessungsstrom: 25 A
• Bemessungsstoßspannung: 4 kV
• Polzahl: 3
• Pol-Kennzeichnung: L, N, PE
• Schutzart: IP20
• Verschmutzungsgrad: 3
• Durchgangswiderstand: 1 mOhm
Anschlussdaten
• Anschlussart: Federzuganschluss
• Anschlusstechnik: Push-in CAGE CLAMP
• Anschlussquerschnitt feindrähtig: 0,5 bis 4 mm²
• Anschlussquerschnitt eindrähtig: 0,5 bis 4 mm²
• Anzahl der Anschlüsse je Pol: 2
• Kabeldurchmesser: 8 bis 11,5 mm
• Abmantellänge: 55 mm
Material und Eigenschaften
• Mit Zugentlastung: Ja
• Werkstoff Gehäuse: Polyamid (PA)
• Kontaktmaterial: CuSn
• Oberflächenbehandlung Kontakte: Verzinnung
• Mechanische Codierung: Ja
• Farbe Codierung/Kontakteinsatz: Schwarz
• Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
• Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
• Halogenfrei: Nein
• Brandlast: 0,12528 kWh
MAẞE
• Länge: 76 mm
• Höhe: 15 mm
• Breite: 34,6 mm
Einsatzbereiche
• Leuchtenanschlüsse
• Elektroinstallationen
• Schaltschrankverdrahtung
• Energieverteilungen
• Gebäudetechnik
• Industrieinstallationen
• Modulare Installationssysteme
• Steckbare Verdrahtungslösungen
Vorteile des WAGO 770-113 WINSTA MIDI Steckers
• Schnelle und werkzeuglose Installation
• Sichere Verbindung durch Push-in CAGE CLAMP Technik
• Fehlsteckschutz durch mechanische Kodierung
• Platzsparende Steckverbindung für professionelle Anwendungen
• Geeignet für Leiter bis 4 mm²
• Hohe Belastbarkeit bis 25 A
• Mit integrierter Zugentlastung für sichere Montage
• Ideal für flexible und modulare Elektroinstallationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen den WAGO 770-113 WINSTA MIDI Stecker für professionelle Installationen, bei denen eine schnelle, sichere und wieder lösbare Verbindung gefragt ist. Die Kombination aus Push-in CAGE CLAMP Technik, Kodierung und Zugentlastung sorgt für eine besonders zuverlässige Elektroinstallation.
Der Steckverbinder eignet sich hervorragend für moderne Gebäudetechnik, Leuchteninstallationen und industrielle Anwendungen. Mit der bewährten WAGO Qualität bietet der WINSTA MIDI Stecker eine langlebige und effiziente Lösung für anspruchsvolle Verdrahtungsaufgaben.
