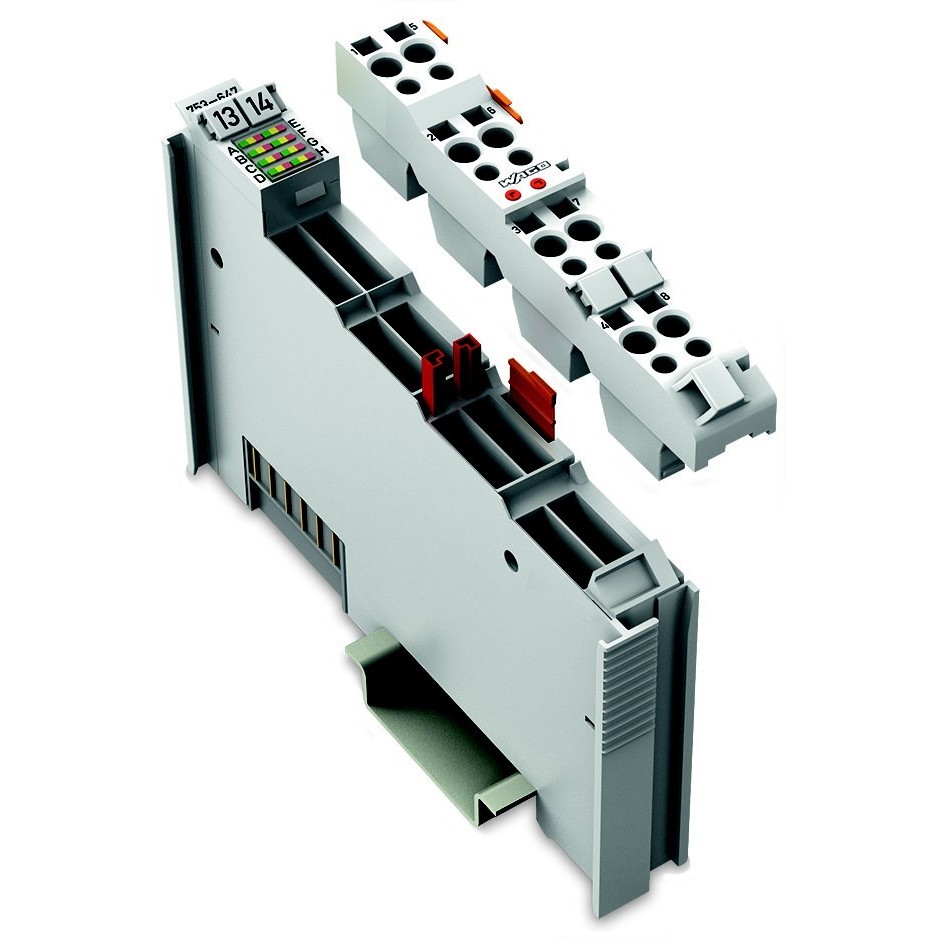

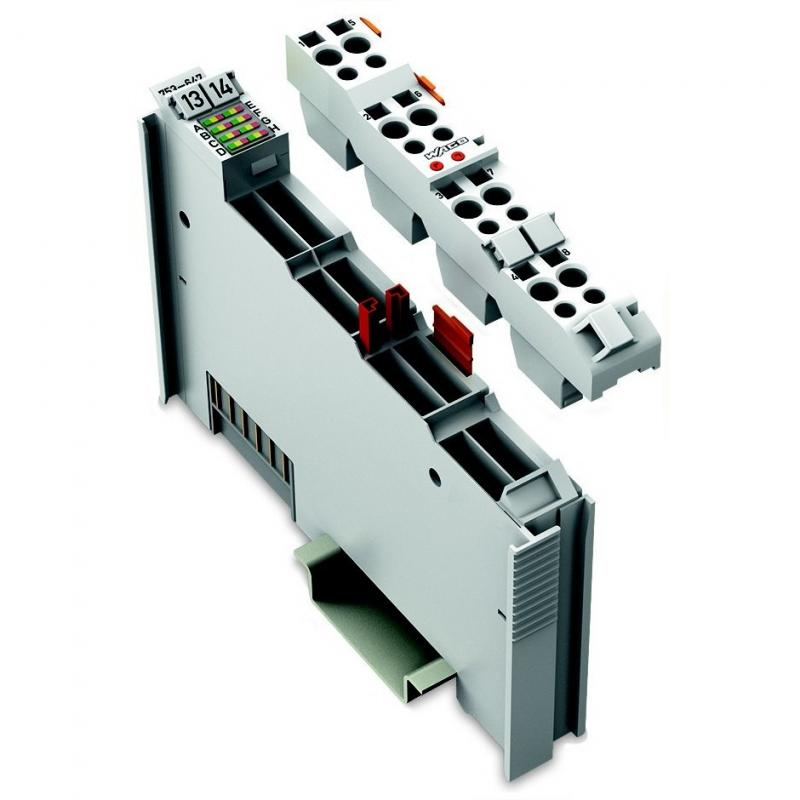

WAGO 753-647 DALI-Multi-Master-Klemme DALI-2
Die WAGO 753-647 DALI-Multi-Master-Klemme ermöglicht die flexible Einbindung von DALI-2 Beleuchtungssystemen in moderne Automatisierungsumgebungen. Das zertifizierte DALI-Interface nach IEC 62386 gewährleistet die herstellerübergreifende Kommunikation zwischen verschiedenen DALI-Busteilnehmern und sorgt für eine hohe Kompatibilität bei der Lichtsteuerung.
Das Modul unterstützt bis zu 64 Adressen für Betriebsgeräte wie elektronische Vorschaltgeräte (EVG) sowie bis zu 64 Adressen für Steuergeräte. Durch die Integration in das WAGO-I/O-SYSTEM 750 lassen sich DALI-Beleuchtungssteuerungen mit weiteren Automatisierungssystemen wie BACnet, KNX, EnOcean, LON oder Modbus kombinieren.
Mit einer Baugröße von nur 12 mm Breite eignet sich die DALI-Multi-Master-Klemme optimal für platzsparende Schaltschrankinstallationen. Mehrere DALI-Master können an einem Feldbusknoten eingesetzt werden, wodurch auch umfangreiche Beleuchtungsanlagen effizient realisiert werden können.
Die Programmierung erfolgt über WAGO-I/O-PRO (CODESYS V2.3) oder e!COCKPIT auf Basis von CODESYS V3. Zusätzlich unterstützt WAGO eine umfangreiche IEC-61131-3-Bibliothek sowie den Easy-Mode für eine vereinfachte Umsetzung von Beleuchtungsfunktionen ohne komplexe SPS-Programmierung.
Für Inbetriebnahme, Parametrierung und Wartung steht der WAGO DALI-Konfigurator zur Verfügung. Dieser ermöglicht eine komfortable Verwaltung der DALI-Komponenten und kann eigenständig oder über WAGO-I/O-CHECK beziehungsweise e!COCKPIT genutzt werden.
Die Versorgung des DALI-Multi-Masters kann entweder über den DALI-Multi-Master-DC/DC-Converter 753-620 für einzelne Module oder über die Stromversorgung 787-2857 für mehrere DALI-Multi-Master erfolgen.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 753-647
• GTIN/EAN: 4050821475712
• Produkttyp: DALI-Multi-Master-Klemme
• DALI-Standard: DALI-2 gemäß IEC 62386
• Versorgungsspannung: 18 V DC
• Spannungsart der Versorgungsspannung: DC
• Unterstützte Bussysteme: Sonstige Bussysteme
• DALI-Adressen Betriebsgeräte: 64
• DALI-Adressen Steuergeräte: 64
• Unterstützte DALI-Gruppen: 16 Gruppen pro DALI-EVG
• Unterstützte Szenen: 16 Szenen pro DALI-EVG
• Virtuelle Gruppen: 16
• Empfohlene maximale Anzahl DALI-Sensoren: 16
• Potentialtrennung: Ja
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• Tragschienenmontage: Ja
• Schutzart: IP20
• Geeignet für Sicherheitsfunktionen: Nein
• Funkstandard Bluetooth: Nein
• Funkstandard WLAN 802.11: Nein
• IO-Link Master: Nein
• Systemkomponente: Nein
• TCP/IP-Protokoll: Nein
• PROFIBUS-Protokoll: Nein
• CAN-Protokoll: Nein
• KNX-Protokoll: Nein
• MODBUS-Protokoll: Nein
• PROFINET-Protokoll: Nein
• EtherNet/IP-Protokoll: Nein
• Explosionsschutz Gas: Ohne
• Explosionsschutz Staub: Ohne
• Zolltarifnummer: 85389099
• Ursprungsland: Deutschland
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
EINSATZBEREICHE
• DALI-2 Beleuchtungssteuerungen
• Gebäudeautomation
• Industrielle Automatisierungstechnik
• Schaltschrankbau
• WAGO-I/O-SYSTEM 750 Anwendungen
• Lichtmanagementsysteme
• Büro- und Verwaltungsgebäude
• Industriehallen und Produktionsanlagen
• Integration von DALI-Leuchten in Feldbus- und Steuerungssysteme
• Energieeffiziente Beleuchtungsregelungen
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 753-647 DALI-Multi-Master-Klemme für professionelle DALI-2 Lichtsteuerungen in anspruchsvollen Automatisierungs- und Gebäudeprojekten. Die Kombination aus DALI-2 Zertifizierung, hoher Teilnehmeranzahl und flexibler Integration in das WAGO-I/O-SYSTEM 750 ermöglicht leistungsfähige und skalierbare Beleuchtungslösungen. Durch die kompakte Bauform, die umfangreichen Programmiermöglichkeiten und die komfortable Inbetriebnahme bietet das Modul eine zuverlässige Basis für moderne intelligente Lichtmanagementsysteme.
