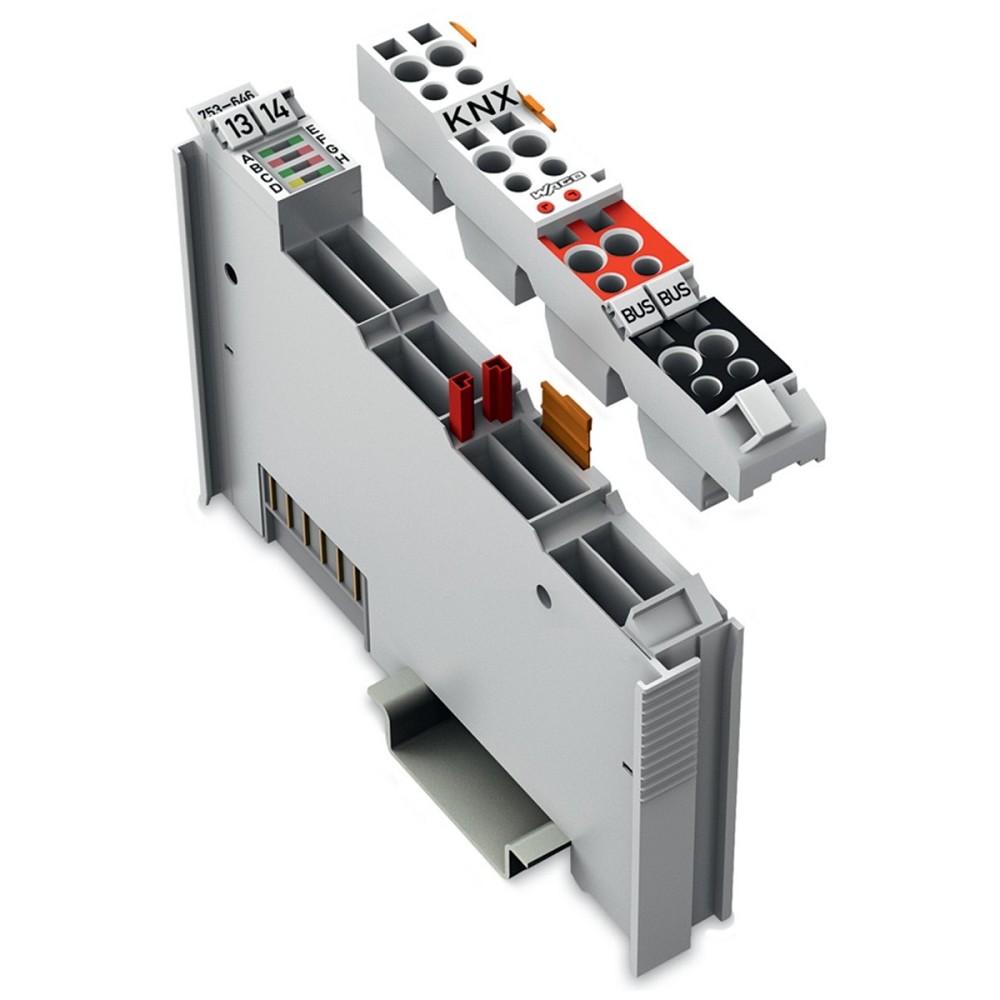

WAGO 753-646 KNX/EIB/TP1-Modul – professionelle Schnittstelle für intelligente Gebäudeautomation
Das WAGO 753-646 KNX/EIB/TP1-Modul verbindet leistungsfähige WAGO Automatisierungssysteme mit KNX/EIB TP1 Netzwerken und ermöglicht eine flexible Integration in moderne Gebäudeautomationslösungen.
Das Modul unterstützt zwei unterschiedliche Betriebsarten. Im Gerätemodus ermöglicht es die Einbindung programmierbarer WAGO Controller in ein KNX/TP1 Netzwerk. Dabei wird das Modul wie ein Standard-KNX-Gerät behandelt und komfortabel über das Inbetriebnahmetool ETS Professional konfiguriert.
Für maximale Flexibilität unterstützt das KNX/EIB/TP1-Modul bis zu 253 Kommunikationsobjekte mit beliebigen DPTs, 254 Gruppenadressen und 254 Assoziationen. Die Zuordnung von Daten aus dem WAGO Applikationsprogramm zu KNX Gruppenadressen erfolgt über das integrierte ETS-PlugIn aus der WAGO Produktdatenbank.
Im Router-Modus kann das Modul in Verbindung mit einem KNX IP Controller als KNXnet/IP-Router eingesetzt werden. Die Umschaltung erfolgt automatisch, ein zusätzliches Applikationsprogramm ist hierfür nicht erforderlich.
Das kompakte Modul mit einer Breite von nur 12 mm lässt sich direkt auf einer Tragschiene montieren und eignet sich optimal für Schaltschränke und dezentrale Automatisierungssysteme.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 753-646
• GTIN / EAN: 4045454778033
• Produktart: KNX/EIB/TP1-Schnittstellenmodul
• Hersteller-Art.-Nr.: 753-646
• Ursprungsland: Deutschland
• Zolltarifnummer: 85389099
• Systemkomponente: Ja
• Schutzart: IP20
• Montageart: Tragschienenmontage
• Anzahl Funktionen: 1
Elektrische Daten
• Versorgungsspannung: 5 V DC
• Spannungsart der Versorgungsspannung: DC
• Leistungsversorgung: über Systemversorgung
• Externe KNX-Spannungsversorgung erforderlich: Ja
Kommunikation und Protokolle
• Unterstütztes Protokoll KNX: Ja
• KNX/EIB/TP1 Schnittstelle: Ja
• Unterstütztes Protokoll TCP/IP: Nein
• Unterstütztes Protokoll PROFIBUS: Nein
• Unterstütztes Protokoll CAN: Nein
• Unterstütztes Protokoll MODBUS: Nein
• Unterstütztes Protokoll PROFINET: Nein
• Unterstütztes Protokoll EtherNet/IP: Nein
• Unterstützte sonstige Bussysteme: Ja
• Feldbusanschluss über separaten Buskoppler möglich: Ja
KNX Funktionen
• Betriebsart Gerätemodus: Ja
• Betriebsart Router-Modus: Ja
• Unterstützung KNXnet/IP-Router: Ja
• Maximale Kommunikationsobjekte: 253
• Maximale Gruppenadressen: 254
• Maximale Assoziationen: 254
• Konfiguration über ETS Professional: Ja
• Programmierung über WAGO-I/O-PRO: Ja
• ETS-PlugIn erforderlich: Ja
Funktionen und Eigenschaften
• Optische Schnittstelle: Nein
• Bluetooth: Nein
• WLAN 802.11: Nein
• GPRS: Nein
• GSM: Nein
• UMTS: Nein
• IO-Link Master: Nein
• Geeignet für Zählen: Nein
• Geeignet für Temperaturregelung: Nein
• Geeignet für Druckregelung: Nein
• Geeignet für CNC: Nein
• Geeignet für Sicherheitsfunktionen: Nein
Material und Montage
• Montageart: Tragschiene
• Wand-/Direktmontage: Nein
• Fronteinbau: Nein
• Rack-Montage: Nein
• Schutzart: IP20
• Explosionsschutz Gas: Ohne
• Explosionsschutz Staub: Ohne
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
• Bauform: Kompaktes WAGO I/O System Modul
• Montage: Tragschiene TH35
Einsatzbereiche
• Gebäudeautomation
• KNX Installationen
• Intelligente Gebäudesteuerung
• Raumautomation
• Beleuchtungssteuerungen
• Heizungs- und Klimasteuerungen
• Energieoptimierung
• Industrie- und Gebäudeleittechnik
• WAGO Controller Systeme
• Automatisierungstechnik
Vorteile des WAGO 753-646 KNX/EIB/TP1-Moduls
• Direkte Verbindung zwischen WAGO Controllern und KNX Netzwerken
• Unterstützung von KNX Gerätemodus und Router-Modus
• Bis zu 253 Kommunikationsobjekte nutzbar
• Integration über ETS Professional möglich
• Automatische Umschaltung in den Router-Modus
• Kompakte Bauform mit nur 12 mm Breite
• Einfache Montage auf Tragschienen
• Perfekt für professionelle Gebäudeautomation
• Bewährte WAGO Systemtechnik für flexible Automatisierungslösungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen das WAGO 753-646 KNX/EIB/TP1-Modul für professionelle Gebäudeautomationsprojekte, bei denen eine zuverlässige Verbindung zwischen WAGO Steuerungssystemen und KNX Netzwerken erforderlich ist. Die Unterstützung von ETS Professional, die hohe Anzahl an Kommunikationsobjekten und die flexible Nutzung als KNX-Gerät oder Router machen dieses Modul zu einer leistungsfähigen Schnittstelle.
Durch die kompakte Bauweise und die einfache Integration in das WAGO I/O System eignet sich das 753-646 besonders für moderne Smart-Building-Anwendungen, Energieeffizienzlösungen und intelligente Automatisierungssysteme. Es bietet eine zuverlässige Verbindung zwischen unterschiedlichen Automationswelten und unterstützt zukunftssichere Gebäudeinstallationen.
