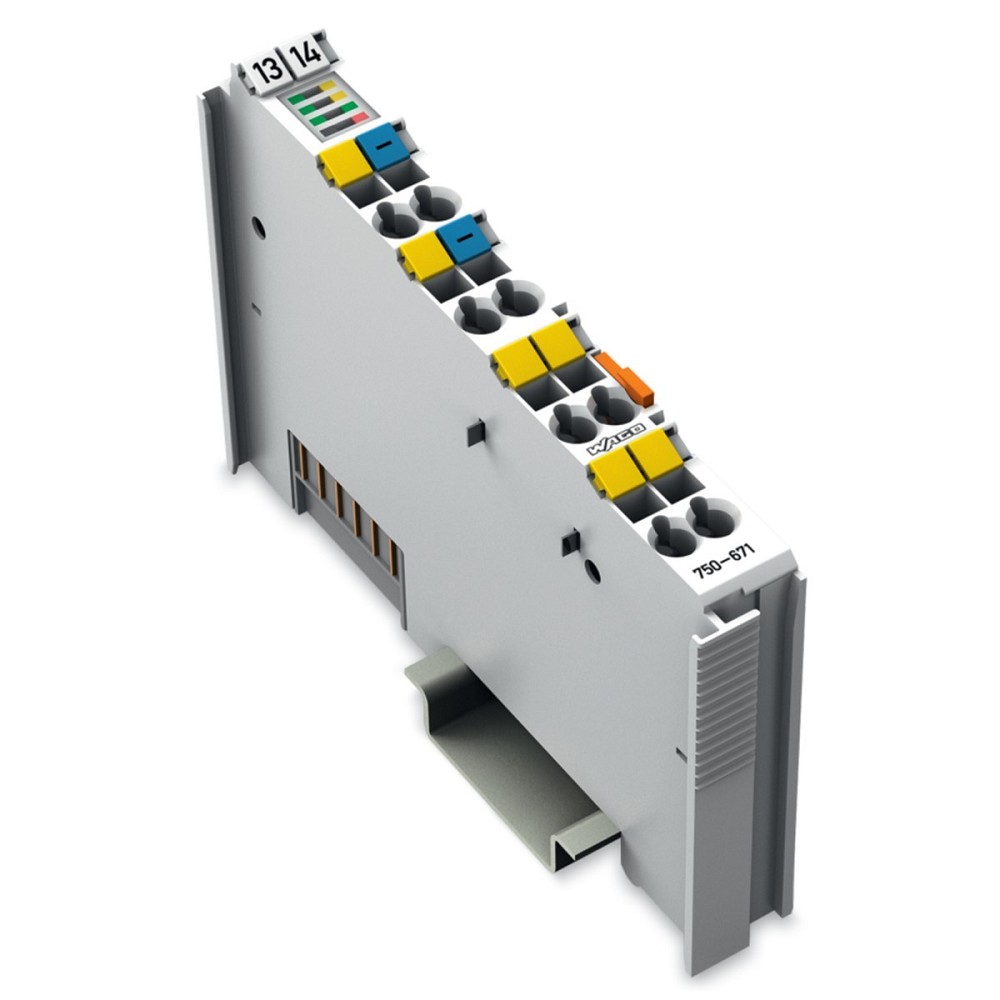

WAGO 750-671 Steppercontroller 24 V DC 1,5 A – intelligente Schrittmotorsteuerung für Automatisierungssysteme
Der WAGO 750-671 Steppercontroller wurde speziell für die präzise Steuerung von 2-phasigen Schrittmotoren in industriellen Anwendungen entwickelt. Das intelligente Modul verfügt über eine eigene Leistungsstufe und ermöglicht eine direkte Ansteuerung von Motoren bis 24 V DC und 1,5 A.
Durch das 64-fache Microstepping werden resonanzbedingte Schrittverluste während der Beschleunigungsphasen reduziert. Dadurch verbessert sich die Laufruhe des Motors, die Mechanik wird geschont und eine höhere Positioniergenauigkeit erreicht.
Die einstellbaren Stromgrenzen für Stillstand, Beschleunigung und konstante Geschwindigkeit reduzieren die Verlustleistung und sorgen für einen effizienten Betrieb der angeschlossenen Motoren. Zwei frei konfigurierbare Eingänge ermöglichen die direkte Auswertung von Start/Stopp-Signalen, Endschaltern, Referenznocken oder Jog-Funktionen.
Dank umfangreicher integrierter Funktionen wie Positionierung mit verschiedenen Beschleunigungsrampen, Befehlstabellen, Nockenschaltwerk und Auto-Referenzierung bietet der Steppercontroller vielseitige Einsatzmöglichkeiten in der industriellen Automatisierung.
Das kompakte Modul mit nur 12 mm Breite lässt sich einfach in das WAGO I/O System integrieren und auf Standard-Tragschienen montieren.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 750-671
• GTIN / EAN: 4045454853310
• Produktart: Steppercontroller
• Hersteller-Art.-Nr.: 750-671
• Ursprungsland: Deutschland
• Zolltarifnummer: 85389099
• Systemkomponente: Ja
• Schutzart: IP20
• Montageart: Tragschiene
• Anzahl Funktionen: 2
Elektrische Daten
• Versorgungsspannung: 24 V DC
• Spannungsart der Versorgungsspannung: DC
• Motorstrom: bis 1,5 A
• Geeignet für 2-phasige Steppermotoren: Ja
• Integrierte Leistungsstufe: Ja
Motorsteuerung und Funktionen
• Steppercontroller-Funktion: Ja
• Microstepping: 64-fach
• Motoransteuerung: 2-phasige Schrittmotoren
• Einstellbare Stromgrenzen: Ja
• Strombegrenzung für Stillstand: Ja
• Strombegrenzung für Beschleunigung: Ja
• Strombegrenzung für konstante Geschwindigkeit: Ja
• Positionierung mit Beschleunigungsrampen: Ja
• Befehlstabellen: Ja
• Nockenschaltwerk: Ja
• Auto-Referenzierung: Ja
Eingänge und Steuerung
• Anzahl konfigurierbarer Eingänge: 2
• Funktionen der Eingänge:
• Start/Stopp
• Endschalter
• Referenznocken
• Jog/Tip Funktionen
• Interne Softwareauswertung ohne zusätzliche Verzögerung: Ja
Kommunikation und Protokolle
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• Unterstütztes Protokoll TCP/IP: Nein
• Unterstütztes Protokoll PROFIBUS: Nein
• Unterstütztes Protokoll CAN: Nein
• Unterstütztes Protokoll KNX: Nein
• Unterstütztes Protokoll MODBUS: Nein
• Unterstütztes Protokoll PROFINET: Nein
• Unterstütztes Protokoll EtherNet/IP: Nein
• Unterstützte sonstige Bussysteme: Nein
• IO-Link Master: Nein
Material und Montage
• Schutzart: IP20
• Tragschienenmontage möglich: Ja
• Wand-/Direktmontage: Nein
• Fronteinbau: Nein
• Rack-Montage: Nein
• Geeignet für Sicherheitsfunktionen: Nein
Explosionsschutz
• Zugehöriges Betriebsmittel Ex ia: Nein
• Zugehöriges Betriebsmittel Ex ib: Nein
• ATEX Gas-Ex-Schutz: Kategorie 3G
• ATEX Staub-Ex-Schutz: Kategorie 3D
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 67,8 mm
• Bauform: WAGO I/O System Modul
• Montage: Tragschiene
Einsatzbereiche
• Industrielle Automatisierung
• Maschinenbau
• Positionieraufgaben
• Fördertechnik
• Verpackungsmaschinen
• Robotik-Anwendungen
• Produktionsanlagen
• Steuerung von Schrittmotoren
• Anlagen mit präzisen Bewegungsabläufen
• WAGO Automatisierungssysteme
Vorteile des WAGO 750-671 Steppercontrollers
• Präzise Steuerung von 2-phasigen Schrittmotoren
• Integrierte Leistungsstufe für direkten Motorbetrieb
• 64-faches Microstepping für ruhigen Motorlauf
• Reduzierung von Schrittverlusten bei Beschleunigung
• Einstellbare Stromgrenzen für effizienten Betrieb
• Umfangreiche Positionierfunktionen integriert
• Zwei frei konfigurierbare Eingänge für flexible Steuerungen
• Kompakte Bauform mit nur 12 mm Breite
• Einfache Integration in WAGO I/O Systeme
• Geeignet für anspruchsvolle Automatisierungsaufgaben
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen den WAGO 750-671 Steppercontroller für professionelle Automatisierungsanwendungen, bei denen eine präzise und zuverlässige Schrittmotorsteuerung erforderlich ist. Die Kombination aus integrierter Leistungsstufe, 64-fachem Microstepping und umfangreichen Positionierfunktionen ermöglicht eine besonders effiziente und genaue Bewegungssteuerung.
Durch die kompakte Bauweise, die flexible Parametrierung und die einfache Integration in das WAGO I/O System eignet sich das Modul ideal für Maschinenbau, Produktionsanlagen und industrielle Steuerungslösungen. Der WAGO 750-671 bietet eine leistungsfähige Lösung für moderne Motion-Control-Anwendungen.
