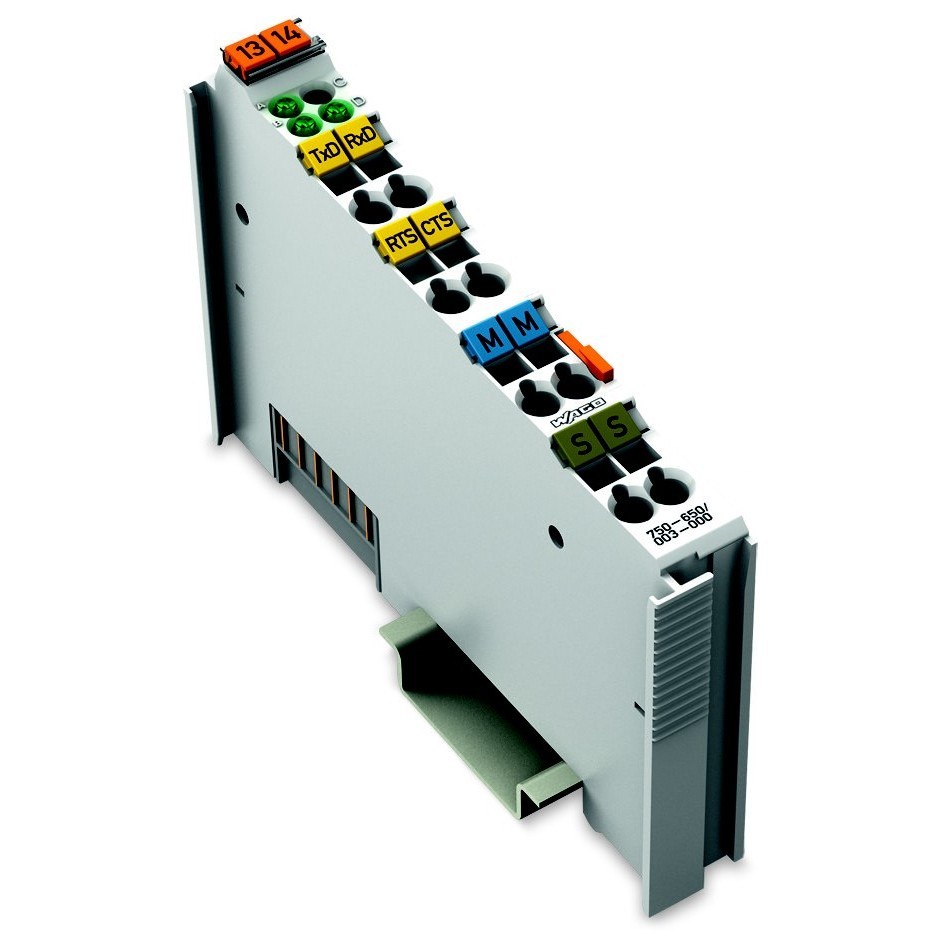

WAGO 750-650/003-000 Schnittstelle RS-232 C seriell
Die WAGO 750-650/003-000 Schnittstelle wurde für die Integration serieller RS-232-C-Geräte in industrielle Automatisierungsanlagen entwickelt. Das Kommunikationsmodul ermöglicht den direkten Datenaustausch zwischen angeschlossenen Geräten und der Steuerung über den eingesetzten WAGO Buskoppler.
Die integrierte RS-232-C-Schnittstelle arbeitet normkonform nach TIA/EIA-F, CCITT V.28 und DIN 66259-1. Der aktive Kommunikationskanal arbeitet unabhängig vom übergeordneten Bussystem und ermöglicht eine zuverlässige Datenübertragung im Vollduplexbetrieb mit einer Geschwindigkeit von bis zu 57600 Baud.
Durch die galvanische Trennung der Signale bietet das Modul eine hohe Störsicherheit und schützt angeschlossene Komponenten vor unerwünschten Potenzialunterschieden. Der Schirmanschluss ist direkt auf die Tragschiene geführt und unterstützt eine sichere industrielle Installation.
Mit der kompakten Bauform von nur 12 mm Breite eignet sich die WAGO 750-650/003-000 ideal für platzsparende Schaltschrankinstallationen. Die Montage auf TH35-Tragschienen ermöglicht eine einfache Integration in bestehende Automatisierungssysteme.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 750-650/003-000
• GTIN/EAN: 4045454394271
• Produkttyp: Schnittstellenmodul
• Ausführung: Serielle Schnittstelle RS-232 C
• Kommunikationsschnittstelle: RS-232-C
• Übertragungsart: Vollduplex
• Maximale Baudrate: 57600 Baud
• Normen: TIA/EIA-F, CCITT V.28, DIN 66259-1
• Versorgungsspannung: 5 V DC
• Spannungsart der Versorgungsspannung: DC
• Potentialtrennung: Ja
• Systemkomponente: Ja
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• Montageart: Tragschienenmontage
• Schutzart: IP20
• Schirmanschluss: Direkt zur Tragschiene geführt
• IO-Link Master: Nein
• Unterstützte Protokolle: Keine
• Bluetooth: Nein
• WLAN 802.11: Nein
• GPRS: Nein
• eGPRS: Nein
• GSM: Nein
• LTE: Nein
• UMTS: Nein
• Geeignet für Sicherheitsfunktionen: Nein
• Zugehöriges Betriebsmittel Ex ia: Nein
• Zugehöriges Betriebsmittel Ex ib: Nein
• Explosionsschutz Kategorie Gas: ATEX Gas-Ex-Schutz, Kat. 3G
• Explosionsschutz Kategorie Staub: ATEX Staub-Ex-Schutz, Kat. 3D
• Zolltarifnummer: 85389099
• Ursprungsland: Deutschland
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
EINSATZBEREICHE
• Industrielle Automatisierungstechnik
• Maschinensteuerungen
• Prozessautomatisierung
• Serielle Gerätekommunikation
• Schaltschrankbau
• Anlagenbau
• Datenaustausch zwischen Steuerungen und Geräten
• Dezentrale I/O-Systeme
• Mess- und Prüftechnik
• WAGO Automatisierungssysteme
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 750-650/003-000 Schnittstelle für zuverlässige serielle Kommunikation in industriellen Automatisierungsanlagen. Die galvanische Trennung, der störsichere RS-232-C-Betrieb und die hohe Übertragungsgeschwindigkeit bieten eine sichere Lösung für anspruchsvolle Kommunikationsaufgaben. Durch die kompakte Bauform und die einfache Hutschienenmontage lässt sich das Modul effizient in moderne Steuerungssysteme integrieren.
