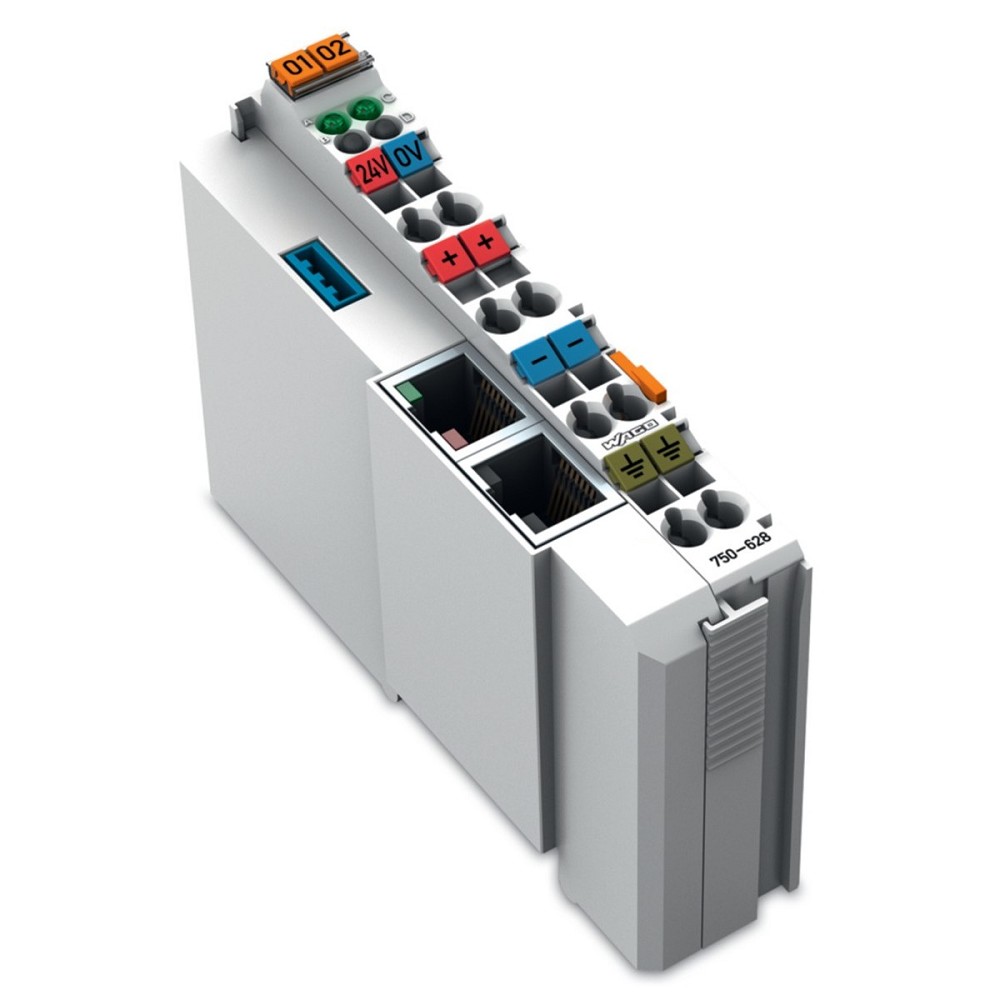

WAGO 750-628 Kuppel-Modul für flexible Klemmenbusverlängerungen
Das WAGO Kuppel-Modul 750-628 wurde speziell für die Erweiterung modularer Automatisierungssysteme mit dem WAGO I/O-SYSTEM 750 entwickelt. Es dient als Gegenstück zur Endklemme 750-627 und ermöglicht die räumliche Trennung sowie Verlängerung von Busklemmenblöcken, ohne die Funktionalität des bestehenden Systems zu verändern.

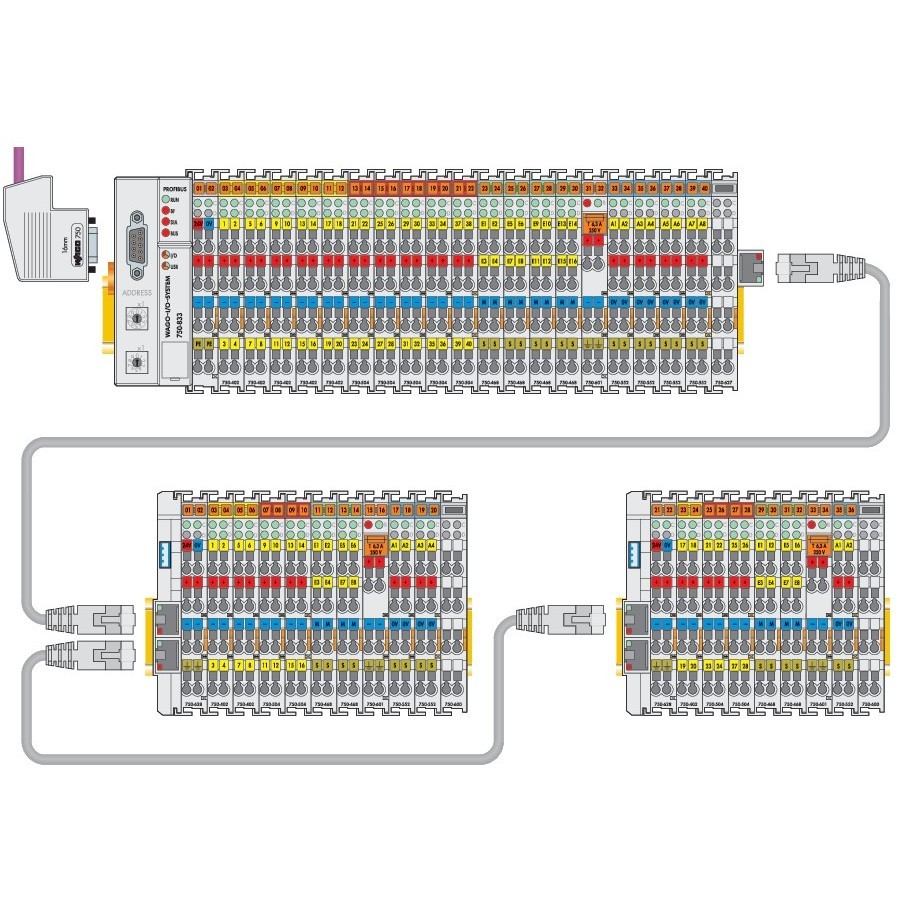

Die Verbindung erfolgt komfortabel über RJ-45-Anschlüsse. Das Verbindungskabel wird an der oberen RJ-45-Buchse angeschlossen und stellt über die Endklemme 750-627 die logische Verbindung zum Feldbuskoppler oder Controller her. Für den übergeordneten Feldbuskoppler bleibt die Erweiterung vollständig transparent, sodass alle Funktionen des Busklemmensystems unverändert erhalten bleiben.
Über die zweite RJ-45-Buchse kann eine weitere Verlängerung angeschlossen werden. Dadurch lässt sich das gesamte System in bis zu zehn Stufen erweitern und ermöglicht eine flexible Verteilung von I/O-Komponenten über größere Entfernungen.
Ein besonderer Vorteil des WAGO 750-628 ist die galvanische Trennung zwischen Feldversorgung und interner Elektronik. Beide Versorgungsebenen können getrennt eingespeist werden, wodurch eine hohe Betriebssicherheit und eine optimale Störfestigkeit erreicht werden.
Die integrierten Diagnose-LEDs informieren zuverlässig über Versorgungsspannungen und Kommunikationszustände. Das Modul kann als letzte Kopplerklemme mit aktiviertem Abschlusswiderstand oder als Verbindung zwischen zwei Busklemmenblöcken eingesetzt werden.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 750-628
• GTIN / EAN: 4045454830991
• Produktart: Kuppel-Modul / Busverlängerungsmodul
• Serie: WAGO I/O-SYSTEM 750
• Versorgungsspannung: 24 V DC
• Spannungsart: DC
• Anzahl sonstiger HW-Schnittstellen: 2
• Schnittstellen: RJ-45
• Verbindungssystem: Klemmenbusverlängerung
• Systemkomponente: ja
• Geeignet als Segmentmodul: ja
• Potentialtrennung: ja
• Einspeisemodul: nein
• Feldbusanschluss über separaten Buskoppler möglich: ja
• Unterstützung sonstiger Bussysteme: ja
• Elektrischer Anschluss: Federzuganschluss
• Schutzart: IP20
• Diagnosefunktion: über LED-Anzeige
• Tragschienenmontage: ja
• Wand-/Direktmontage: nein
• Fronteinbau: nein
• Rack-Montage: nein
• Geeignet für Sicherheitsfunktionen: nein
• Explosionsschutz Gas: ohne
• Explosionsschutz Staub: ohne
• Ursprungsland: Deutschland
MAẞE
• Breite: 25 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
EINSATZBEREICHE
• Industrielle Automatisierung
• Maschinen- und Anlagenbau
• Dezentrale Steuerungssysteme
• Schaltschrankbau
• Erweiterung von WAGO I/O-Systemen
• Prozessautomation
• Produktionsanlagen
• Flexible Feldbus- und I/O-Installationen
VORTEILE DES WAGO 750-628 KUPPEL-MODULS
• Verlängert den Klemmenbus im WAGO I/O-SYSTEM 750
• Erweiterung von Busklemmenblöcken über RJ-45-Verbindung
• Bis zu 10 Erweiterungsstufen möglich
• Feldbuskoppler erkennt Erweiterung transparent
• Galvanische Trennung zwischen Feld- und Systemebene
• Integrierte Diagnose-LEDs zur Zustandsüberwachung
• Flexible Nutzung als Abschluss- oder Brückenmodul
• Sichere Federzuganschlusstechnik
• Platzsparende Montage auf Hutschiene TH35
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen das WAGO 750-628 Kuppel-Modul für professionelle Automatisierungsanlagen, bei denen I/O-Komponenten flexibel über größere Distanzen verteilt werden müssen. Die Möglichkeit zur Klemmenbusverlängerung ohne Änderung der bestehenden Steuerungsstruktur bietet maximale Flexibilität bei der Anlagenplanung.
Besonders überzeugen die galvanische Trennung, die einfache RJ-45-Verbindungstechnik und die integrierten Diagnosemöglichkeiten. Damit ist das WAGO 750-628 eine zuverlässige Lösung für modulare Industrieanlagen, dezentrale Steuerungen und anspruchsvolle Automatisierungsprojekte.
