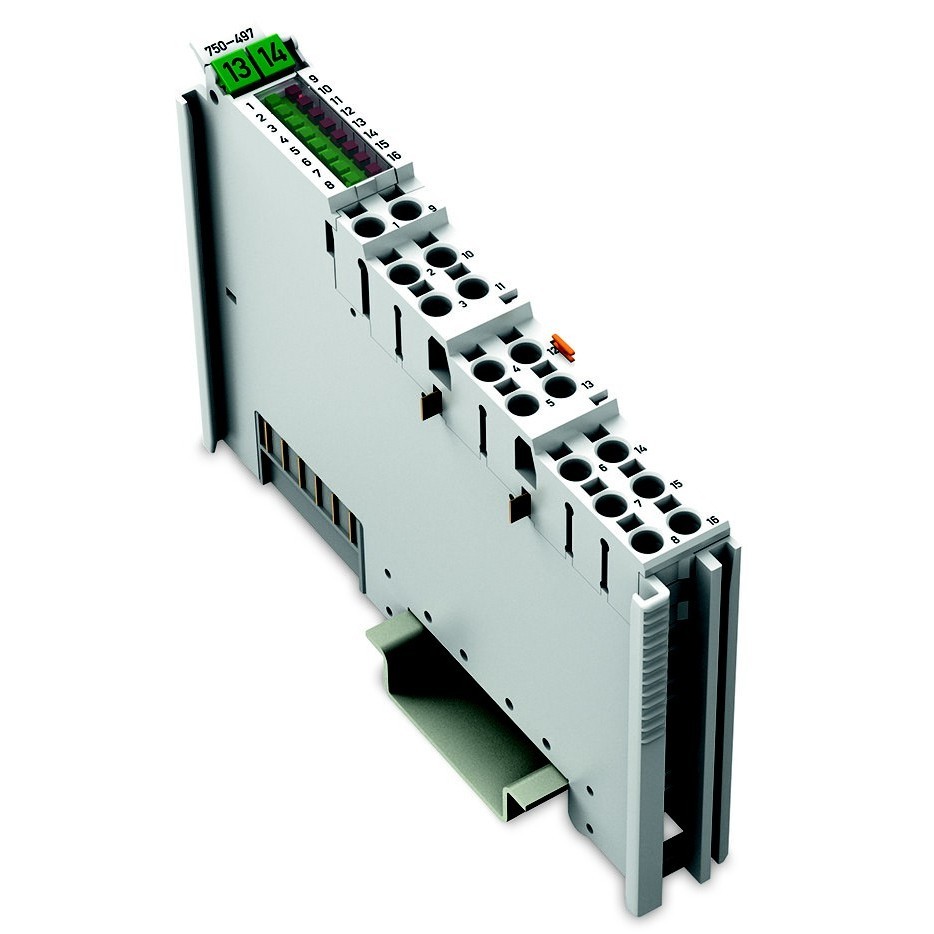

WAGO 750-497 Analogeingangsklemme – präzise Erfassung analoger Spannungssignale
Die WAGO 750-497 Analogeingangsklemme wurde für die zuverlässige Verarbeitung normierter analoger Spannungssignale entwickelt. Das Modul verarbeitet wahlweise Eingangssignale von DC 0–10 V oder DC ±10 V und eignet sich ideal für Mess-, Steuerungs- und Automatisierungsaufgaben in Industrie, Gebäudeautomation und Maschinenbau.

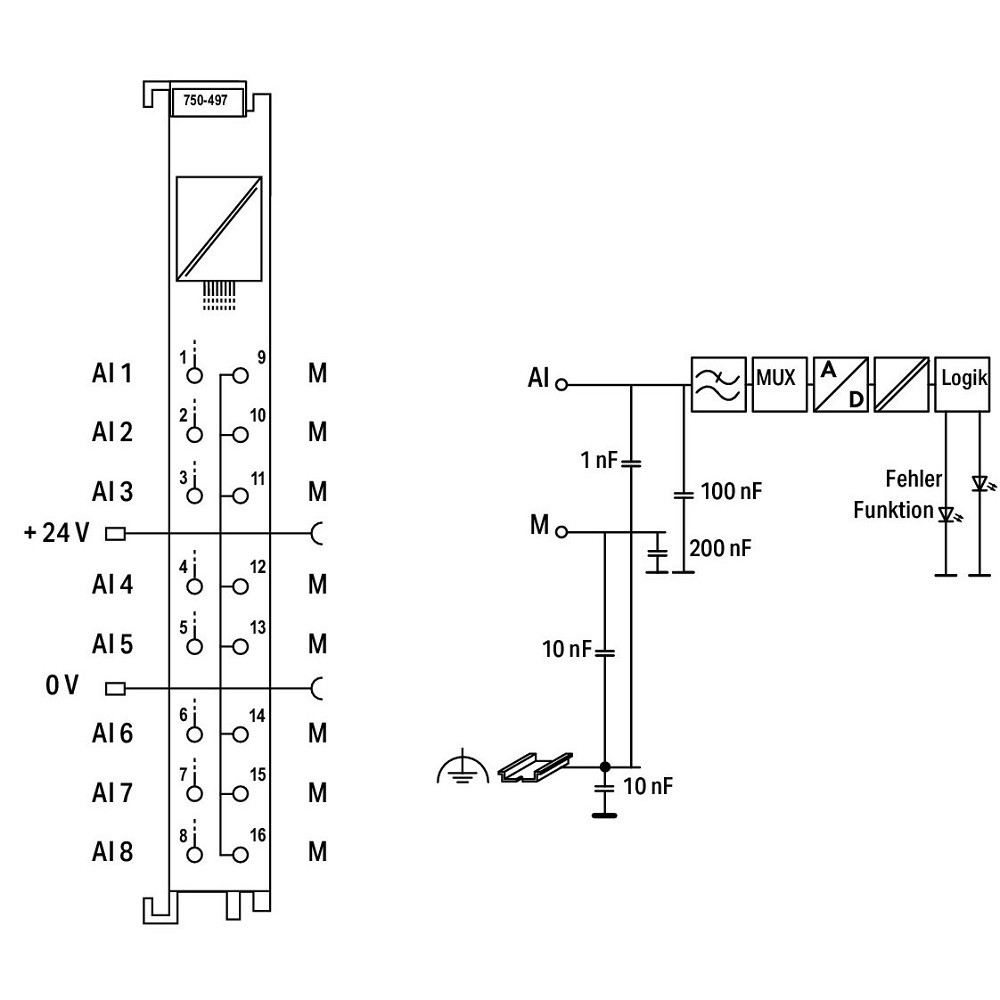

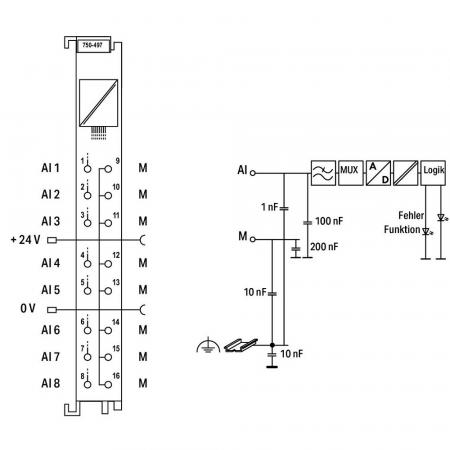

Die acht analogen Eingangskanäle arbeiten mit einer hochauflösenden 12-Bit-Wandlung und übertragen die Messwerte galvanisch getrennt zur Systemebene. Dadurch werden Störungen minimiert und eine hohe Messgenauigkeit selbst in anspruchsvollen industriellen Umgebungen gewährleistet.
Eine integrierte Fehlerüberwachung signalisiert Bereichsüber- oder -unterschreitungen über eine rote LED. Nicht verwendete Kanäle können deaktiviert werden, wodurch die Parametrierung flexibel an die jeweilige Anwendung angepasst werden kann. Die Konfiguration erfolgt komfortabel über WAGO-I/O-CHECK oder entsprechende GSD-Dateien.
Als Bestandteil des WAGO I/O Systems 750 lässt sich das Modul über einen separaten Buskoppler in unterschiedlichste Feldbussysteme integrieren. Die kompakte Bauweise spart Platz im Schaltschrank und ermöglicht eine einfache Montage auf der DIN-Hutschiene.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 750-497
• Produktart: Analogeingangsklemme
• Serie: WAGO I/O System 750
• Systemkomponente: Ja
• Schutzart: IP20
• Montageart: DIN-Hutschiene
• Elektrischer Anschluss: Federzuganschluss
Elektrische Daten
• Versorgungsspannung: 24 V DC
• Spannungsart: DC
• Anzahl Analogeingänge: 8
• Eingangssignal: DC 0–10 V / DC ±10 V
• Eingang Spannung: Ja
• Eingang Strom: Nein
• Eingangssignal konfigurierbar: Ja
• Analoge Eingänge konfigurierbar: Nein
• Ausgangssignale: Nein
• Auflösung: 12 Bit
• Galvanische Trennung zur Systemebene: Ja
• Fehleranzeige über LED: Ja
• Nicht genutzte Kanäle deaktivierbar: Ja
Kommunikation und System
• Feldbusanschluss über separaten Buskoppler: Ja
• Konfiguration über WAGO-I/O-CHECK möglich
• Konfiguration über GSD-Dateien möglich
• Bestandteil des WAGO I/O Systems 750
Montage und Material
• Montageart: Hutschiene
• Wandmontage: Nein
• Fronteinbau: Nein
• Rackmontage: Nein
• Schutzart: IP20
• Federzuganschlusstechnik für schnelle Verdrahtung
Zertifizierungen
• UL Class I zertifiziert: Ja
• UL Division 1 zertifiziert: Ja
• UL Gruppe A (Acetylen): Ja
• UL Gruppe B (Wasserstoff): Ja
• UL Gruppe C (Ethylen): Ja
• UL Gruppe D (Propan): Ja
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
Einsatzbereiche
• Industrielle Automatisierung
• Maschinen- und Anlagenbau
• Prozessautomatisierung
• Gebäudeautomation
• Messwerterfassung
• Spannungsmessung 0–10 V
• Sensorintegration
• WAGO I/O Systeme
• Schaltschrankbau
• Energie- und Versorgungstechnik
Vorteile der WAGO 750-497 Analogeingangsklemme
• Acht analoge Spannungseingänge in einem Modul
• Unterstützt DC 0–10 V und DC ±10 V
• Präzise 12-Bit-Auflösung
• Galvanische Trennung zur Systemebene
• Hohe Messgenauigkeit bei geringem Messfehler
• Fehlererkennung über integrierte LED-Anzeige
• Nicht benötigte Kanäle deaktivierbar
• Einfache Parametrierung über WAGO-I/O-CHECK
• Platzsparende Bauform mit nur 12 mm Breite
• Original WAGO Qualität für professionelle Automatisierungstechnik
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 750-497 Analogeingangsklemme für anspruchsvolle Mess- und Automatisierungsaufgaben mit normierten Spannungssignalen. Die Kombination aus acht Eingangskanälen, 12-Bit-Auflösung und galvanischer Trennung gewährleistet eine präzise und zuverlässige Signalverarbeitung.
Durch die flexible Konfiguration, die kompakte Bauform und die vollständige Integration in das WAGO I/O System 750 eignet sich dieses Analogeingangsmodul hervorragend für moderne Industrieanlagen, Gebäudeautomationen und professionelle Steuerungssysteme.
