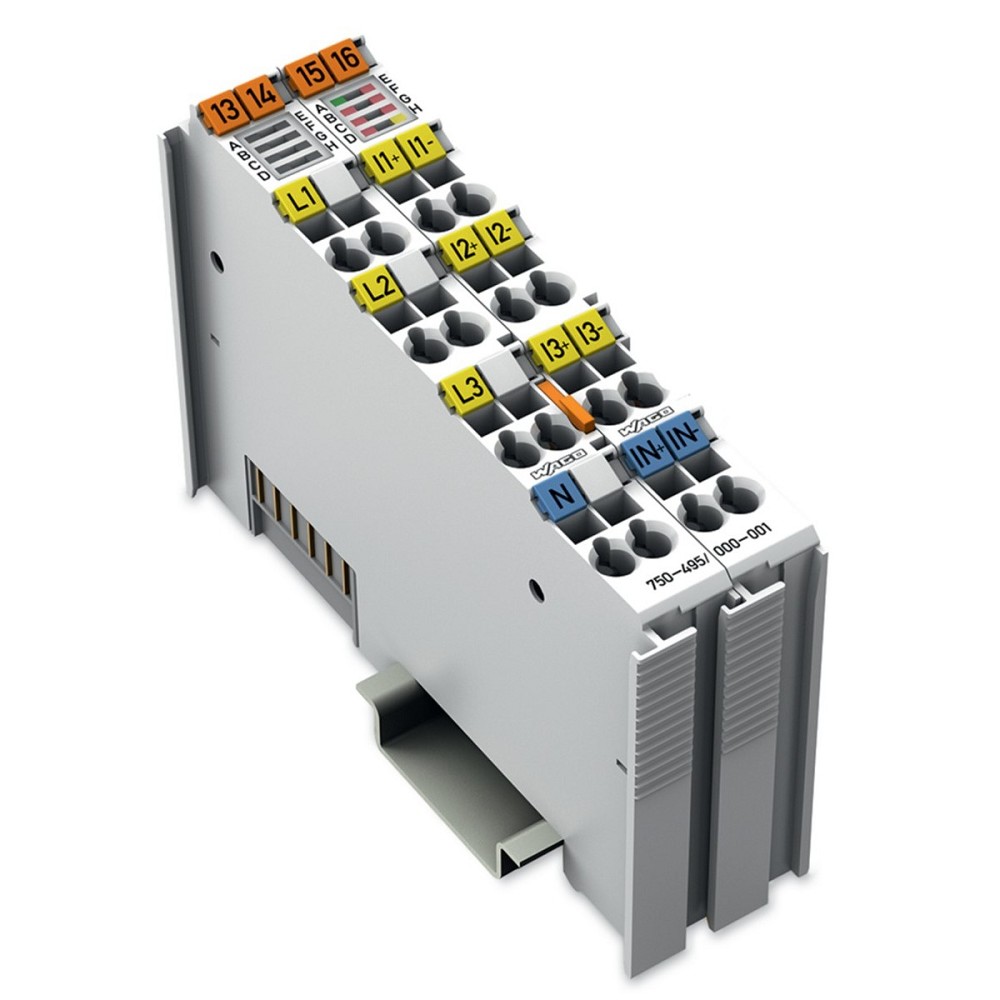

WAGO 750-495/000-001 Leistungsmessklemme – intelligente Energiedatenerfassung für industrielle Anwendungen
Die WAGO 750-495/000-001 Leistungsmessklemme ist ein leistungsfähiges Messmodul zur Erfassung elektrischer Kenngrößen in dreiphasigen Wechselstromnetzen. Sie ermöglicht eine umfassende Analyse von Energieverbrauch, Netzqualität und Anlagenzuständen direkt innerhalb des WAGO I/O Systems.
Die Spannungserfassung erfolgt über die Anschlüsse L1, L2, L3 und N. Die Messung der Phasenströme erfolgt über externe Stromwandler an den dafür vorgesehenen Eingangsklemmen. Dadurch können auch größere Anlagen und Maschinen zuverlässig überwacht werden.
Das Modul stellt zahlreiche Messgrößen direkt im Prozessabbild zur Verfügung. Dazu gehören Wirk-, Blind- und Scheinleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über- und Unterspannungs- beziehungsweise Über- und Unterstromerkennung.
Eine integrierte Oberschwingungsanalyse bis zur 41. Harmonischen ermöglicht eine detaillierte Bewertung der Netzqualität. Dadurch lassen sich Störungen frühzeitig erkennen und Anlagen vor Schäden oder ungeplanten Ausfällen schützen.
Die zusätzliche Messung des Neutralleiterstroms unterstützt bei der Erkennung von Isolationsfehlern. Die 4-Quadranten-Anzeige zeigt zudem, ob eine Last induktiv oder kapazitiv ist und ob Energie verbraucht oder zurückgespeist wird.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 750-495/000-001
• GTIN / EAN: 4050821548270
• Produktart: 3-Phasen-Leistungsmessklemme
• Hersteller-Art.-Nr.: 750-495/000-001
• Ursprungsland: Deutschland
• Zolltarifnummer: 85389099
• Systemkomponente: Ja
• Schutzart: IP20
• Montageart: Tragschiene
• Ausführung elektrischer Anschluss: Federzuganschluss
Elektrische Daten
• Messung: 3-Phasen-Leistungsmessung
• Versorgungsspannung AC 50 Hz: 400 V
• Versorgungsspannung AC 60 Hz: 400 V
• Versorgungsspannung DC: 5 V
• Spannungsart der Versorgungsspannung: DC
• Maximaler Eingangsstrom: 5 A
• Netzspannung: bis AC 690 V
Messeingänge
• Eingang Strom: Ja
• Eingang Spannung: Ja
• Eingang Widerstand: Nein
• Eingang Widerstandsthermometer: Nein
• Eingang Thermoelement: Nein
• Anzahl analoge Eingänge: 7
• Auflösung der Analogeingänge: 24 Bit
• Analoge Eingänge konfigurierbar: Nein
• Eingangssignal konfigurierbar: Nein
Messfunktionen
• Messung Wirkenergie: Ja
• Messung Blindenergie: Ja
• Messung Scheinenergie: Ja
• Messung Leistungsfaktor: Ja
• Messung Phasenwinkel: Ja
• Frequenzmessung: Ja
• Überspannungserkennung: Ja
• Unterspannungserkennung: Ja
• Überstromerkennung: Ja
• Unterstromerkennung: Ja
• Oberschwingungsanalyse: Bis zur 41. Harmonischen
• Neutralleiterstrommessung: Ja
• 4-Quadranten-Anzeige: Ja
Kommunikation und Integration
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• Unterstütztes Protokoll TCP/IP: Nein
• Unterstütztes Protokoll PROFIBUS: Nein
• Unterstütztes Protokoll CAN: Nein
• Unterstütztes Protokoll KNX: Nein
• Unterstütztes Protokoll MODBUS: Nein
• Unterstütztes Protokoll PROFINET: Nein
• Unterstütztes Protokoll EtherNet/IP: Nein
• Unterstützte sonstige Bussysteme: Ja
• IO-Link Master: Nein
Material und Montage
• Anschlussart: Federzuganschluss
• Schutzart: IP20
• Tragschienenmontage möglich: Ja
• Wand-/Direktmontage: Nein
• Fronteinbau: Nein
• Rack-Montage: Nein
• Geeignet für Sicherheitsfunktionen: Nein
Explosionsschutz
• Zugehöriges Betriebsmittel Ex ia: Nein
• Zugehöriges Betriebsmittel Ex ib: Nein
• Explosionsschutz Gas: Ohne
• Explosionsschutz Staub: Ohne
MAẞE
• Breite: 24 mm
• Höhe: 100 mm
• Tiefe: 67,8 mm
• Bauform: WAGO I/O System Modul
• Montage: Tragschiene
Einsatzbereiche
• Energiemanagement
• Industrieanlagen
• Maschinenüberwachung
• Schaltschrankbau
• Automatisierungstechnik
• Lastüberwachung
• Energieverbrauchsanalyse
• Netzqualitätsmessung
• Produktionsanlagen
• Smart Factory Anwendungen
Vorteile der WAGO 750-495/000-001 Leistungsmessklemme
• Präzise 3-Phasen-Leistungsmessung bis AC 690 V
• Erfassung umfangreicher Energiedaten in Echtzeit
• 24-Bit-Auflösung für genaue Messwerte
• Messung von Wirk-, Blind- und Scheinleistung
• Leistungsfaktor- und Frequenzmessung integriert
• Oberschwingungsanalyse bis zur 41. Harmonischen
• Neutralleiterstrommessung zur Fehlererkennung
• Direkte Bereitstellung der Messdaten im Prozessabbild
• Einfache Integration in WAGO Automatisierungssysteme
• Ideal für modernes Energie- und Lastmanagement
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 750-495/000-001 Leistungsmessklemme für professionelle Anwendungen, bei denen eine detaillierte Überwachung elektrischer Anlagen und Energieverbräuche erforderlich ist. Die umfangreichen Messfunktionen, die hohe Genauigkeit durch 24-Bit-Auflösung und die integrierte Netzanalyse machen das Modul zu einer leistungsfähigen Lösung für Industrie und Automatisierung.
Durch die direkte Integration in das WAGO I/O System können Energieflüsse transparent erfasst, Maschinenzustände optimiert und Betriebskosten reduziert werden. Die Leistungsmessklemme bietet damit eine zuverlässige Grundlage für modernes Energiemanagement und intelligente Industrieanlagen.
