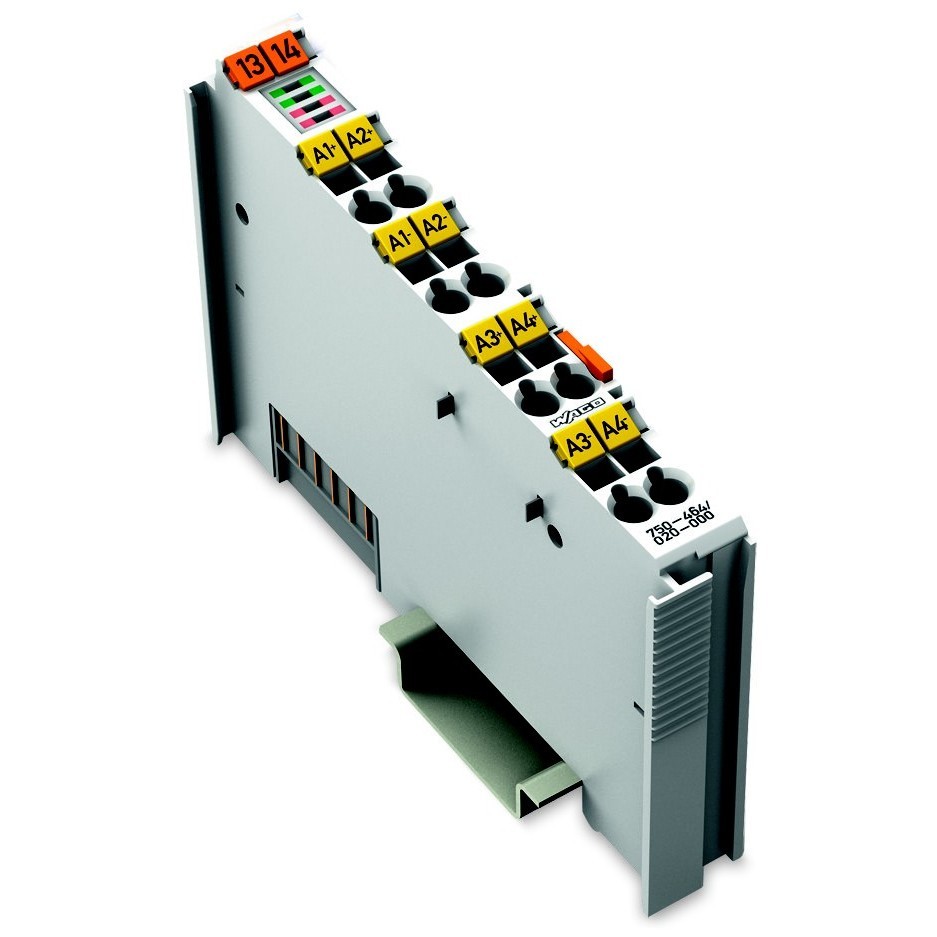

WAGO 750-464/020-000 Analoge Eingangsklemme 4-Kanal NTC Widerstandssensoren
Die WAGO 750-464/020-000 Analoge Eingangsklemme ist ein leistungsfähiges Eingangsmodul zur direkten Verarbeitung von NTC-Sensorsignalen in industriellen Automatisierungsanwendungen. Das Modul ermöglicht die präzise Temperaturmessung über Widerstandssensoren und übernimmt die Linearisierung über den gesamten Messbereich automatisch.
Die Eingangsklemme kann als 4-Kanal-Modul in 2-Leiter-Technik betrieben werden und bietet eine flexible Konfiguration über WAGO-I/O-CHECK, e!COCKPIT oder GSD-Dateien. Durch die vielfältigen Einstellmöglichkeiten lässt sich das Modul optimal an unterschiedliche Sensoranwendungen und Automatisierungskonzepte anpassen.
Mit einer Auflösung von 12 Bit gewährleistet die Analog-Eingangsklemme eine genaue Erfassung der Messwerte. Fehler wie Kurzschluss, Unterbrechung der Sensorleitung sowie Messbereichsüber- oder -unterschreitungen werden über eine rote Fehler-LED zuverlässig signalisiert.
Die kompakte Bauform mit einer Breite von nur 12 mm ermöglicht eine platzsparende Montage auf der Tragschiene. Durch die Integration in das WAGO-I/O-SYSTEM 750 lassen sich Temperaturdaten einfach in übergeordnete Steuerungs- und Automatisierungssysteme einbinden.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 750-464/020-000
• GTIN/EAN: 4045454976934
• Produkttyp: Analoge Eingangsklemme
• Ausführung: 4-Kanal Analogeingang für NTC-Widerstandssensoren
• Eingangssignal: Widerstand
• Anzahl analoge Eingänge: 2
• Eingang konfigurierbar: Ja
• Analoge Eingänge konfigurierbar: Ja
• Eingang Strom: Nein
• Eingang Spannung: Nein
• Eingang Widerstand: Ja
• Eingang Widerstandsthermometer: Nein
• Eingang Thermoelement: Nein
• Auflösung Analogeingänge: 12 Bit
• Versorgungsspannung: 24 V DC
• Spannungsart Versorgungsspannung: DC
• Ausgang Strom: Nein
• Ausgang Spannung: Nein
• Ausgangssignal konfigurierbar: Nein
• Analoge Ausgänge konfigurierbar: Nein
• Linearisierung: Automatisch über gesamten Temperaturbereich
• Diagnosefunktion: Kurzschluss, Sensorunterbrechung und Messbereichsüberwachung
• Elektrischer Anschluss: Federzuganschluss
• Systemkomponente: Ja
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• Tragschienenmontage: Ja
• Schutzart: IP20
• Geeignet für Sicherheitsfunktionen: Nein
• SIL nach IEC 61508: Ohne
• Performance Level EN ISO 13849-1: Ohne
• ATEX Gas-Ex-Schutz: Kategorie 3G
• ATEX Staub-Ex-Schutz: Kategorie 3D
• UL Gefahrenbereich Klasse I zertifiziert: Ja
• UL Gefahrenbereich Division 1 zertifiziert: Ja
• UL Gruppe A (Acetylen): Ja
• UL Gruppe B (Wasserstoff): Ja
• UL Gruppe C (Ethylen): Ja
• UL Gruppe D (Propan): Ja
• Unterstützte Bussysteme: Keine
• EtherCAT-Protokoll: Nein
• TCP/IP-Protokoll: Nein
• PROFIBUS-Protokoll: Nein
• CAN-Protokoll: Nein
• MODBUS-Protokoll: Nein
• PROFINET-Protokoll: Nein
• EtherNet/IP-Protokoll: Nein
• Funkstandard Bluetooth: Nein
• Funkstandard WLAN: Nein
• IO-Link Master: Nein
• Explosionsschutz Kategorie Gas: ATEX Gas-Ex-Schutz Kat. 3G
• Explosionsschutz Kategorie Staub: ATEX Staub-Ex-Schutz Kat. 3D
• Zolltarifnummer: 85389099
• Ursprungsland: Deutschland
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 67,8 mm
EINSATZBEREICHE
• Temperaturüberwachung in Industrieanlagen
• Maschinenbau
• Gebäudeautomation
• Heizungs-, Lüftungs- und Klimatechnik
• Prozessautomation
• Industrielle Steuerungssysteme
• Temperaturerfassung mit NTC-Sensoren
• Schaltschrankbau
• WAGO-I/O-SYSTEM 750 Anwendungen
• Automatisierte Mess- und Regelungstechnik
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 750-464/020-000 Analoge Eingangsklemme für präzise Temperaturerfassung mit NTC-Sensoren in professionellen Automatisierungsumgebungen. Die hohe Messgenauigkeit, flexible Konfiguration und integrierten Diagnosefunktionen ermöglichen eine zuverlässige Überwachung wichtiger Prozessparameter. Durch die kompakte Bauweise und die einfache Integration in das WAGO-I/O-SYSTEM 750 bietet das Modul eine leistungsstarke Lösung für moderne Industrie- und Gebäudeautomationsprojekte.
