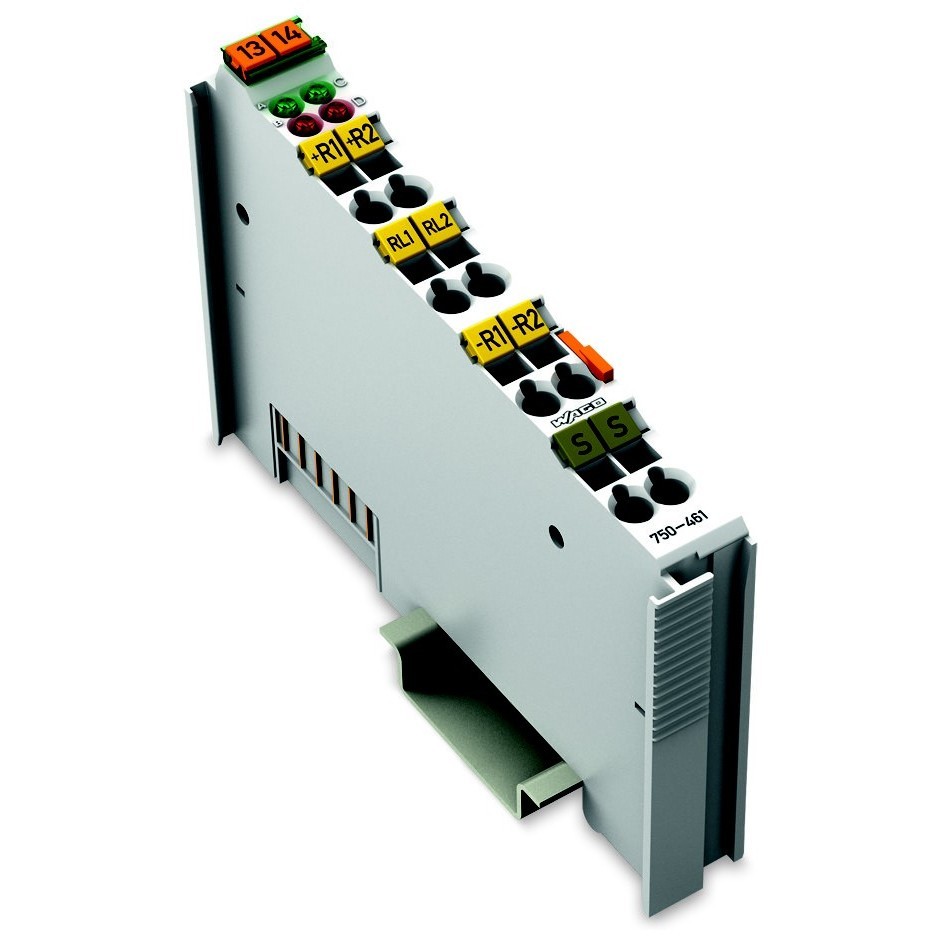

WAGO 750-461 Analoge Eingangsklemme 2-Kanal Pt100 / RTD

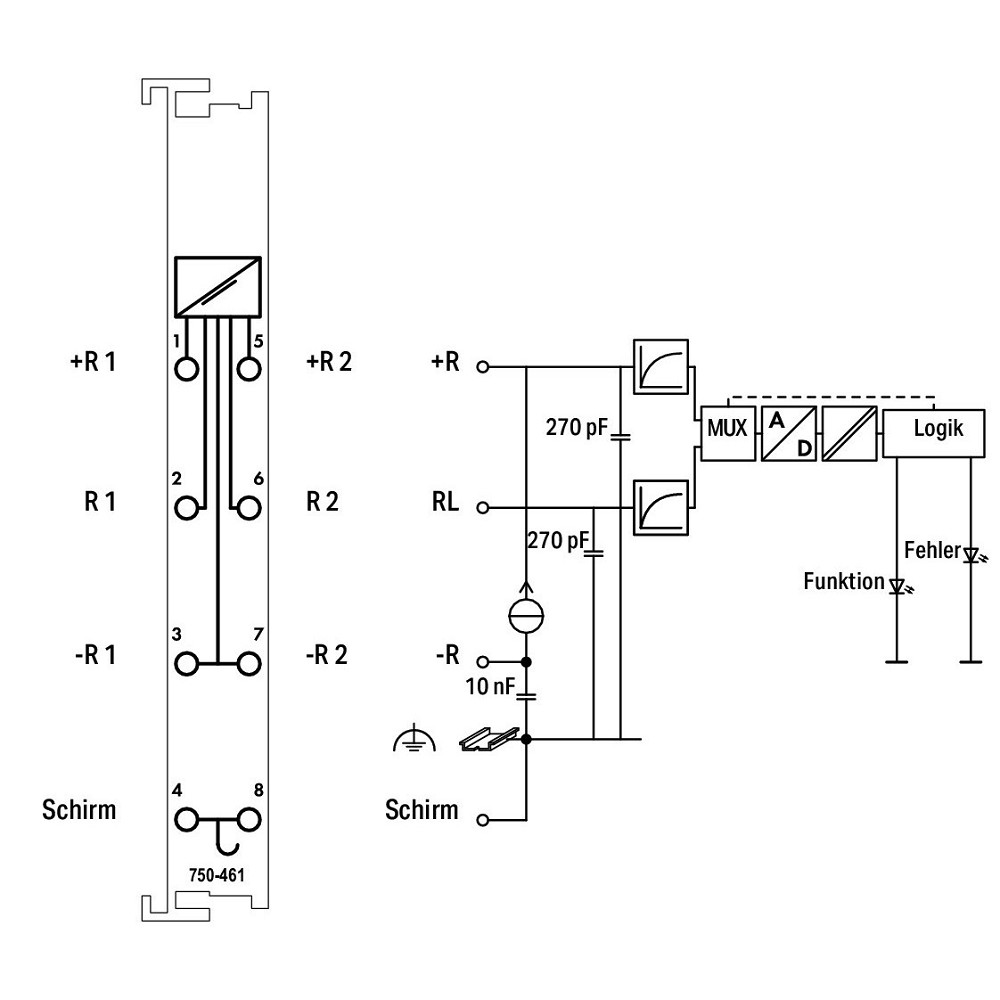

Die WAGO 750-461 Analoge Eingangsklemme ist ein leistungsfähiges Eingangsmodul zur präzisen Erfassung von Temperaturwerten über Pt-Widerstandssensoren. Das Modul ermöglicht den direkten Anschluss von Pt100-Sensoren und unterstützt sowohl die 2-Leiter- als auch die 3-Leiter-Messtechnik.
Durch die integrierte Signalverarbeitung übernimmt die Eingangsklemme die Linearisierung der Messwerte über den gesamten Temperaturbereich. Dadurch werden genaue und zuverlässige Temperaturdaten für Steuerungs- und Automatisierungsaufgaben bereitgestellt.
Die zwei analogen Eingänge bieten eine Auflösung von 12 Bit und ermöglichen eine präzise Verarbeitung von Sensorsignalen. Die kompakte Bauweise mit einer Breite von nur 12 mm ermöglicht eine platzsparende Integration in das WAGO I/O-System.
Für eine schnelle Diagnose verfügt die WAGO 750-461 über integrierte LED-Anzeigen. Eine rote Fehler-LED signalisiert Sensorleitungsunterbrechungen, Kurzschlüsse oder Bereichsüberschreitungen. Die grüne LED zeigt die Betriebsbereitschaft sowie die störungsfreie Kommunikation mit dem angeschlossenen Buskoppler an.
Der Schirmanschluss ist direkt zur Tragschiene geführt und unterstützt eine störungsarme Signalübertragung. Die Federzuganschlusstechnik ermöglicht eine schnelle und sichere Verdrahtung ohne Schraubverbindungen.
Die WAGO 750-461 ist als Systemkomponente für das WAGO I/O-System konzipiert und eignet sich besonders für industrielle Temperaturüberwachung, Maschinensteuerungen und Prozessautomatisierung.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 750-461
• GTIN / EAN: 4045454486679
• Produkttyp: Analoge Eingangsklemme
• Ausführung: 2-Kanal-Analogeingang
• Systemkomponente: ja
• Versorgungsspannung: DC 5 V
• Spannungsart der Versorgungsspannung: DC
• Anzahl der analogen Eingänge: 2
• Eingangssignal: Widerstand
• Geeignete Sensoren: Pt100 / RTD
• Anschlussart Sensor: 2-Leiter- und 3-Leiter-Technik
• Eingang Strom: nein
• Eingang Spannung: nein
• Eingang Widerstand: ja
• Eingang Thermoelement: nein
• Auflösung der Analogeingänge: 12 Bit
• Eingangssignal konfigurierbar: nein
• Analoge Eingänge konfigurierbar: nein
• Analoge Ausgänge konfigurierbar: nein
• Kurzschlussüberwachung: ja
• Sensorleitungsüberwachung: ja
• Bereichsüberschreitungserkennung: ja
• LED-Statusanzeige: ja
• Schirmanschluss zur Tragschiene geführt: ja
• Elektrischer Anschluss: Federzuganschluss
• Schutzart: IP20
• Feldbusanschluss über separaten Buskoppler möglich: ja
• Tragschienenmontage möglich: ja
• Wand-/Direktmontage möglich: nein
• Fronteinbau möglich: nein
• Rack-Montage möglich: nein
• IO-Link Master: nein
• Unterstützt EtherCAT: nein
• Unterstützt TCP/IP: nein
• Unterstützt PROFIBUS: nein
• Unterstützt CAN: nein
• Unterstützt MODBUS: nein
• Funkstandard Bluetooth: nein
• Funkstandard WLAN: nein
• Geeignet für Sicherheitsfunktionen: nein
• SIL nach IEC 61508: ohne
• Performance Level nach EN ISO 13849-1: ohne
• Ex-Schutz Gas: ATEX Gas-Ex-Schutz Kategorie 2G
• Ex-Schutz Staub: ATEX Staub-Ex-Schutz Kategorie 3D
• UL Gefahrenbereich Klasse I: ja
• UL Gefahrenbereich Division 1: ja
• UL Gruppe A (Acetylen): ja
• UL Gruppe B (Wasserstoff): ja
• UL Gruppe C (Ethylen): ja
• UL Gruppe D (Propan): ja
• Zolltarifnummer: 85389099
• Ursprungsland: Deutschland
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
EINSATZBEREICHE
• Temperaturüberwachung in Industrieanlagen
• Maschinen- und Anlagenbau
• Prozessautomatisierung
• WAGO I/O-System 750 Anwendungen
• Gebäudeautomation
• Heizungs- und Klimatechnik
• Produktionsanlagen
• Steuerungs- und Regelungssysteme
• Messwerterfassung mit Pt100 Sensoren
• Industrielle Temperaturregelungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 750-461 Analoge Eingangsklemme für präzise Temperaturmessungen mit Pt100- und RTD-Sensoren in industriellen Automatisierungsanwendungen. Die zuverlässige Signalverarbeitung, integrierte Diagnosefunktionen und flexible 2- sowie 3-Leiter-Technik ermöglichen eine sichere und genaue Messwerterfassung. Besonders im WAGO I/O-System überzeugt das kompakte Modul durch einfache Integration, schnelle Verdrahtung und hohe Betriebssicherheit.
