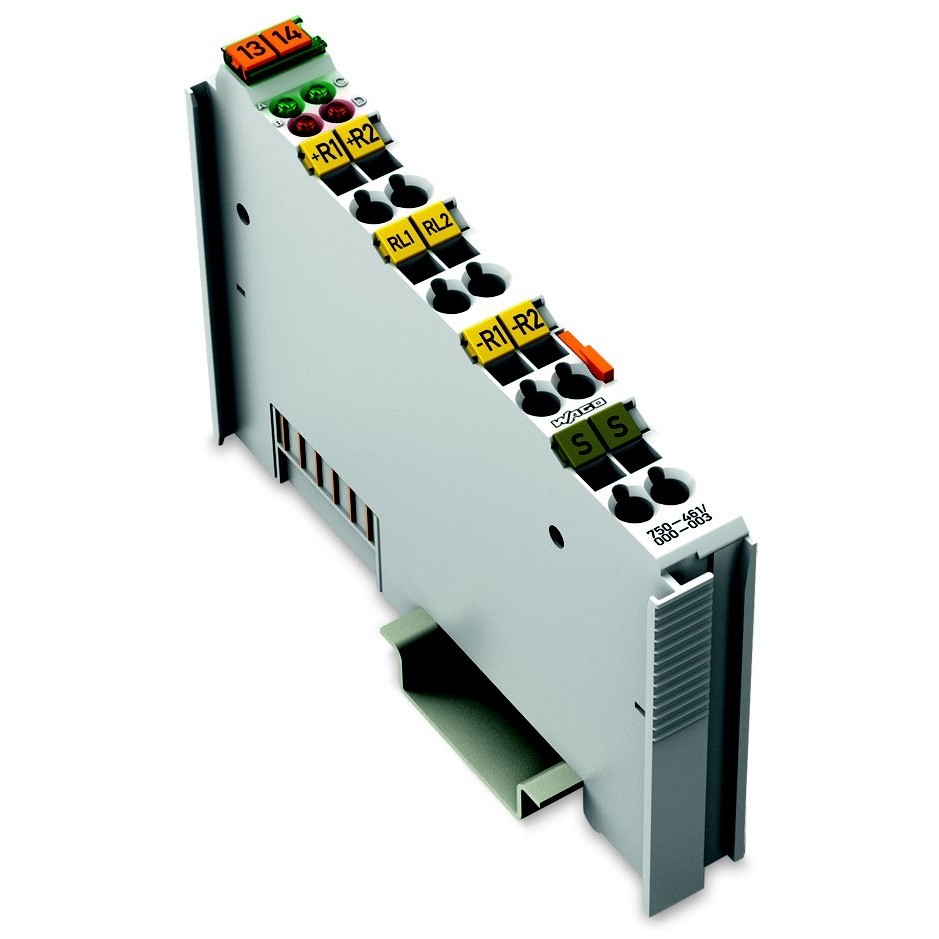

WAGO 750-461/000-003 2-Kanal Analogeingangsklemme – präzise Temperaturerfassung mit Pt-Sensoren
Die WAGO 750-461/000-003 ist eine leistungsfähige 2-Kanal-Analogeingangsklemme zur Erfassung von Temperaturwerten über Pt-Widerstandssensoren. Das Modul wurde speziell für den direkten Anschluss von Pt1000- und RTD-Sensoren entwickelt und ermöglicht eine präzise Temperaturüberwachung in modernen Automatisierungs- und Steuerungssystemen.
Durch die Unterstützung von 2- und 3-Leiter-Technik bietet die Eingangsklemme eine flexible Integration in unterschiedlichste Anlagenkonzepte. Die interne Linearisierung über den gesamten Temperaturbereich sorgt für eine zuverlässige Signalverarbeitung ohne zusätzliche externe Komponenten.
Mit einer Auflösung von 12 Bit werden die Messwerte präzise digitalisiert und über das WAGO-I/O-System verarbeitet. Die galvanische Signalverarbeitung sowie die integrierte Fehlerdiagnose erhöhen die Betriebssicherheit und erleichtern die Wartung von Anlagen.

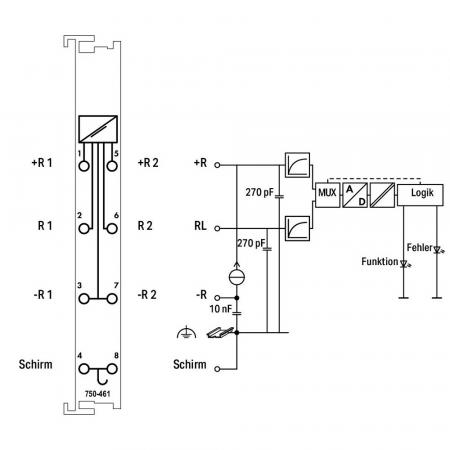

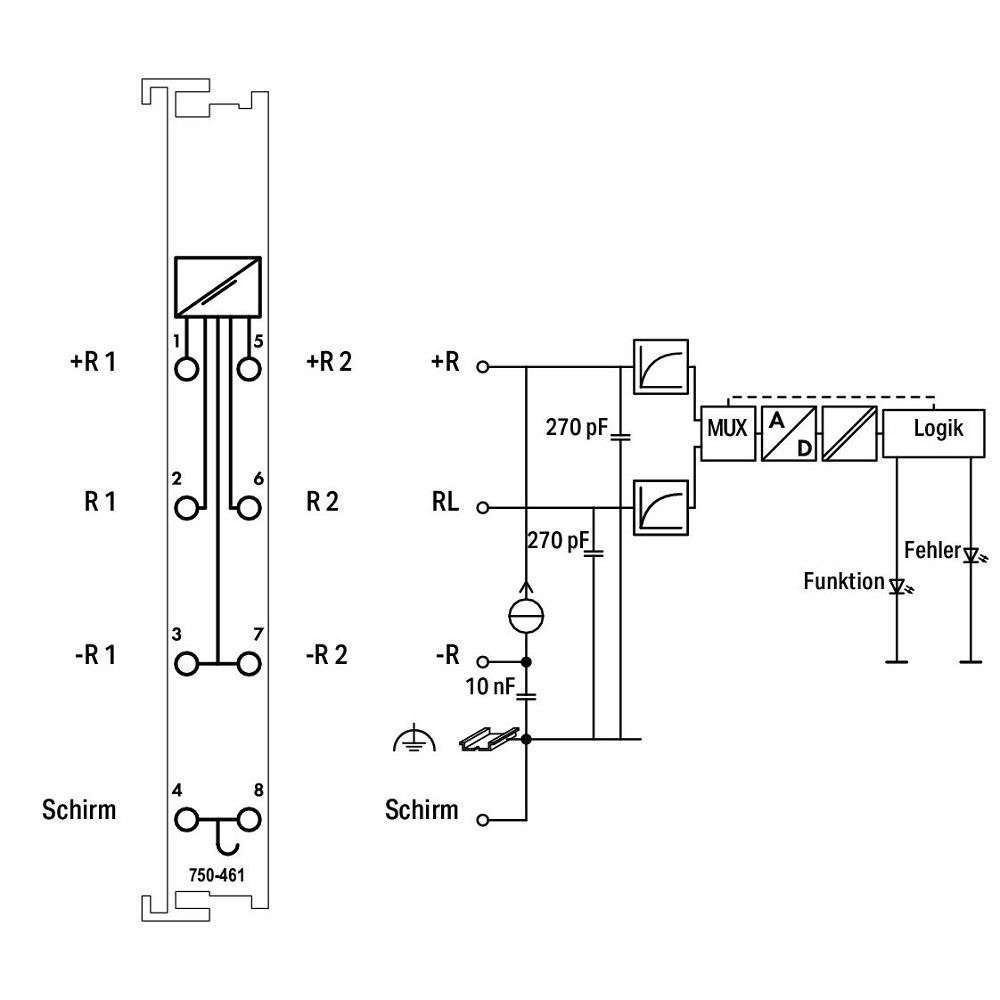

Die integrierten Status- und Fehler-LEDs ermöglichen eine schnelle Diagnose direkt am Modul. Ein Kurzschluss oder eine Unterbrechung der Sensorleitung sowie Bereichsüberschreitungen werden sofort erkannt und angezeigt. Der Schirmanschluss ist direkt zur Tragschiene geführt und unterstützt eine störungsarme Signalübertragung.
Die kompakte 12-mm-Bauform ermöglicht eine platzsparende Installation auf der DIN-Tragschiene und macht die WAGO Analogeingangsklemme zu einer optimalen Lösung für Maschinenbau, Gebäudeautomation und industrielle Messsysteme.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 750-461/000-003
• GTIN / EAN: 4045454486761
• Produktart: Analogeingangsklemme
• Ausführung: 2-Kanal Analogeingang
• Systemkomponente: ja
• Ursprungsland: Deutschland
• Schutzart: IP20
Eingänge und Signalverarbeitung
• Anzahl der analogen Eingänge: 2
• Eingangssignal: Widerstand
• Geeignete Sensoren: Pt1000 / RTD-Widerstandssensoren
• Anschlussart Sensor: 2-Leiter- und 3-Leiter-Technik
• Eingang Strom: nein
• Eingang Spannung: nein
• Eingang Thermoelement: nein
• Auflösung der Analogeingänge: 12 Bit
• Signalverarbeitung: Linearisierung über gesamten Temperaturbereich
Diagnose und Funktionen
• Erkennung von Sensorleitungsunterbrechung: ja
• Erkennung von Kurzschluss: ja
• Erkennung von Bereichsüberschreitung: ja
• Fehleranzeige über rote LED: ja
• Betriebsanzeige über grüne LED: ja
• Schirmanschluss direkt zur Tragschiene geführt
Elektrische Eigenschaften
• Versorgungsspannung: 5 V DC
• Spannungsart Versorgung: DC
• Elektrischer Anschluss: Federzuganschluss
• Feldbusanschluss über separaten Buskoppler möglich: ja
Montage und Zulassungen
• Montageart: Tragschienenmontage
• Montage auf Hutschiene: ja
• Wandmontage: nein
• Sicherheitsfunktionen: nein
• SIL nach IEC 61508: ohne
• Performance Level EN ISO 13849-1: ohne
• ATEX Gas-Ex-Schutz: Kategorie 3G
• ATEX Staub-Ex-Schutz: Kategorie 3D
• UL-Gefahrenbereich Klasse I zertifiziert: ja
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
• Bauform: Kompakte Reihenklemmenbauweise
Einsatzbereiche
• Industrielle Temperaturüberwachung
• Maschinen- und Anlagenbau
• Prozessautomatisierung
• Gebäudeautomation
• Heizungs- und Klimasteuerungen
• Energieüberwachungssysteme
• Steuerungs- und Regelungstechnik
• WAGO-I/O-Systeme
Vorteile der WAGO 750-461/000-003 Analogeingangsklemme
• Direkter Anschluss von Pt1000- und RTD-Sensoren
• Unterstützung von 2- und 3-Leiter-Technik
• Präzise Messwerterfassung mit 12 Bit Auflösung
• Automatische Linearisierung der Sensorsignale
• Schnelle Fehlerdiagnose über LED-Anzeigen
• Platzsparende Bauform mit nur 12 mm Breite
• Sichere und wartungsfreie Federanschlusstechnik
• Original WAGO Systemkomponente für industrielle Anwendungen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 750-461/000-003 Analogeingangsklemme für präzise Temperaturmessungen in professionellen Automatisierungs- und Steuerungsanlagen. Die Kombination aus Pt1000/RTD-Unterstützung, automatischer Linearisierung und zuverlässiger Diagnosefunktion bietet eine hohe Betriebssicherheit.
Durch die kompakte Bauform, die einfache Montage auf der Tragschiene und die bewährte WAGO Federanschlusstechnik eignet sich das Modul besonders für platzkritische Anwendungen. Eine ideale Lösung für Maschinenbau, Prozesssteuerungen und industrielle Temperaturüberwachung.
