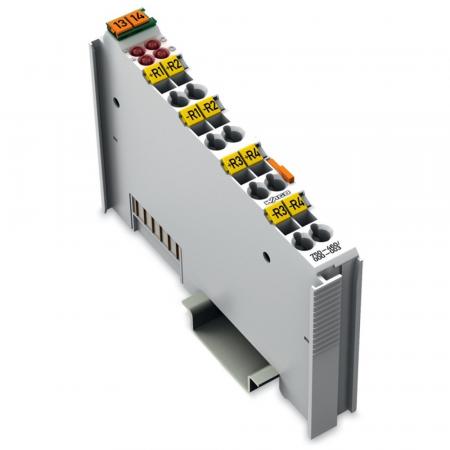

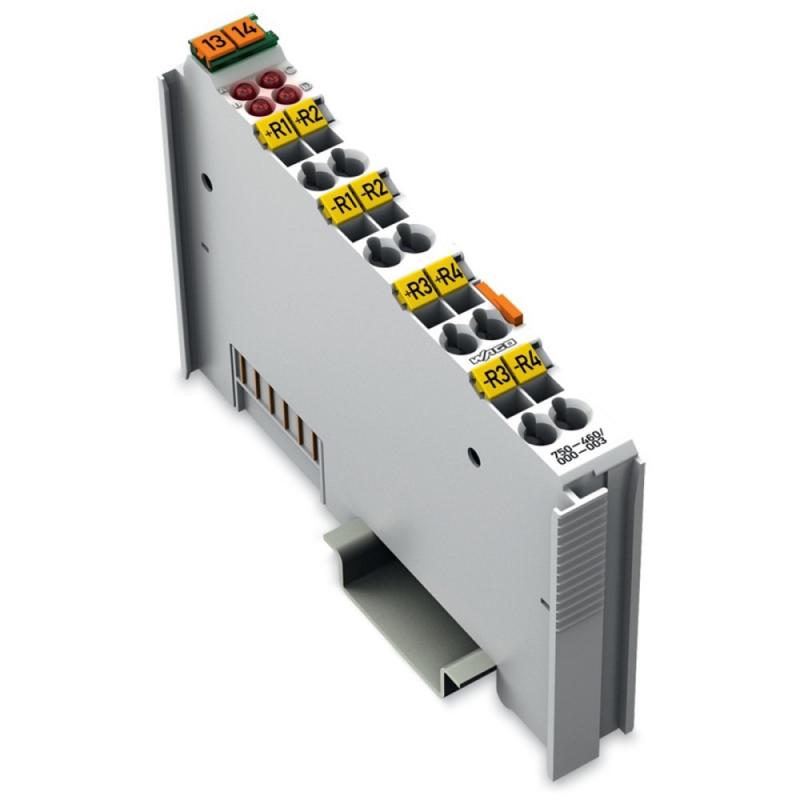

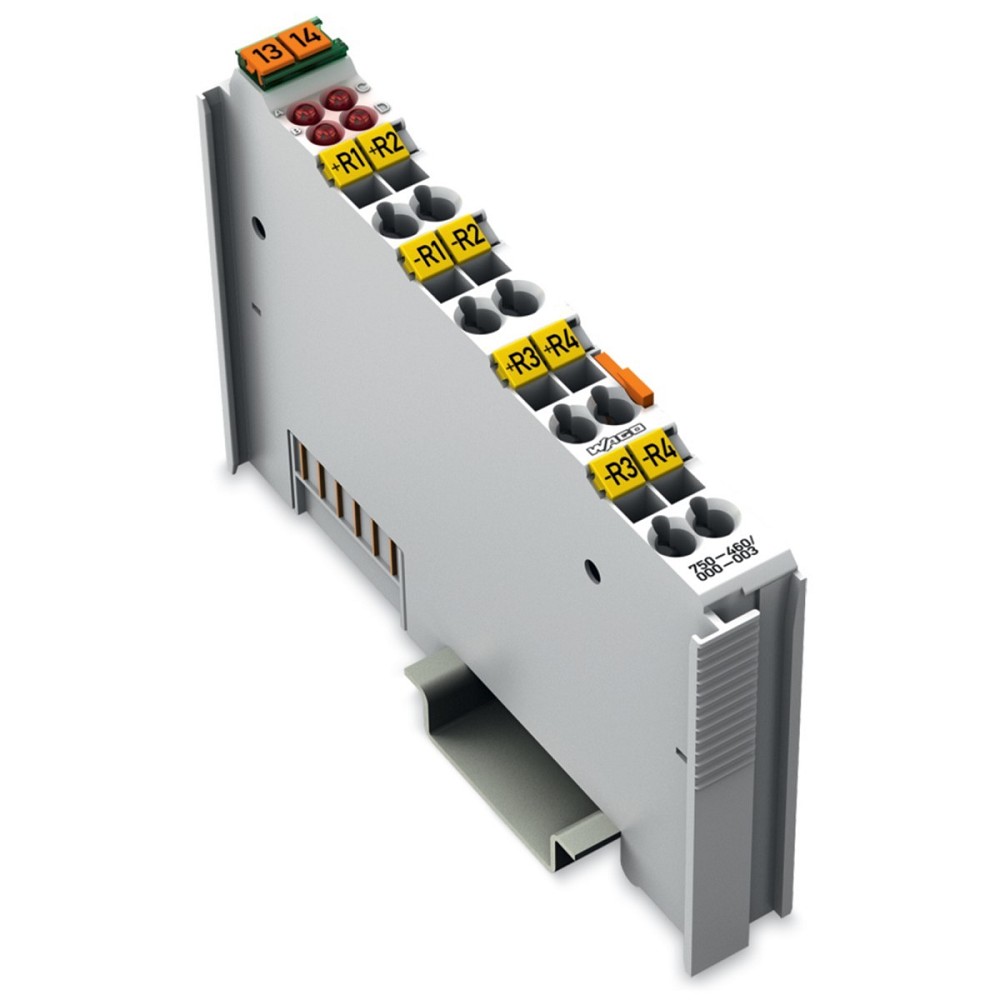

WAGO 750-460/000-003 Analogeingangsklemme – präzise Temperaturerfassung mit Pt1000-Sensoren
Die WAGO 750-460/000-003 Analogeingangsklemme wurde speziell für die Erfassung von Temperaturen über Pt1000-Widerstandssensoren entwickelt. Das Modul verfügt über vier unabhängige Analogeingänge und ermöglicht den direkten Anschluss der Sensoren in bewährter 2-Leiter-Technik. Dadurch lassen sich Temperaturmessungen besonders wirtschaftlich und platzsparend realisieren.
Die integrierte Linearisierung verarbeitet die Messwerte automatisch über den gesamten Temperaturbereich und liefert exakte Messergebnisse für Steuerungs-, Regelungs- und Überwachungssysteme. Die hohe Auflösung von 12 Bit gewährleistet eine präzise Signalverarbeitung für industrielle Anwendungen.
Zur Erhöhung der Betriebssicherheit erkennt das Modul Leitungsunterbrechungen, Kurzschlüsse sowie Messbereichsüberschreitungen automatisch. Störungen werden unmittelbar über eine gut sichtbare rote Fehler-LED signalisiert. Die Analogeingangsklemme ist Bestandteil des bewährten WAGO I/O Systems 750 und lässt sich über einen separaten Buskoppler flexibel in unterschiedlichste Feldbussysteme integrieren.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 750-460/000-003
• GTIN / EAN: 4045454848958
• Produktart: 4-Kanal-Analogeingangsklemme
• Serie: WAGO I/O System 750
• Versorgungsspannung: DC 5 V
• Spannungsart: DC
• Schutzart: IP20
• Anschlussart: Federzuganschluss
• Systemkomponente: Ja
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• Tragschienenmontage: Ja
• Ursprungsland: Deutschland
• Zolltarifnummer: 85389099
Analogeingänge
• Anzahl Analogeingänge: 4
• Sensortyp: Pt1000-Widerstandssensoren
• Anschlussart der Sensoren: 2-Leiter-Technik
• Eingang Widerstand: Ja
• Eingang Strom: Nein
• Eingang Spannung: Nein
• Eingang Thermoelement: Nein
• Eingang Widerstandsthermometer: Nein
• Auflösung: 12 Bit
• Eingangssignal konfigurierbar: Nein
• Analoge Eingänge konfigurierbar: Nein
• Integrierte Linearisierung über den gesamten Temperaturbereich
Funktionen
• Automatische Linearisierung der Messwerte
• Erkennung von Leitungsbruch
• Erkennung von Kurzschluss
• Erkennung von Messbereichsüberschreitung
• Rote Fehler-LED zur Statusanzeige
• Direkter Anschluss von Pt1000-Sensoren
• Hohe Messgenauigkeit für Temperaturerfassung
Kommunikation und System
• Bestandteil des WAGO I/O Systems 750
• Feldbusintegration über separaten Buskoppler
• Kein integriertes Feldbusprotokoll im Modul
• Flexible Einbindung in Automatisierungssysteme
Zulassungen
• ATEX Gas-Ex-Schutz Kategorie 3G
• ATEX Staub-Ex-Schutz Kategorie 3D
• UL Class I zertifiziert
• UL Division 1 zertifiziert
• UL Gruppen A, B, C und D zertifiziert
• SIL: ohne
• Performance Level nach EN ISO 13849-1: ohne
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
Einsatzbereiche
• Industrielle Automatisierung
• Temperaturüberwachung
• Maschinenbau
• Schaltschrankbau
• Prozessautomation
• Gebäudeautomation
• Heizungs-, Klima- und Lüftungstechnik
• Energie- und Anlagentechnik
• Mess- und Regeltechnik
• Industrielle Steuerungssysteme
Vorteile der WAGO 750-460/000-003 Analogeingangsklemme
• Direkter Anschluss von bis zu vier Pt1000-Sensoren
• Präzise Temperaturmessung mit 12-Bit-Auflösung
• Integrierte Linearisierung für exakte Messwerte
• Automatische Fehlererkennung bei Leitungsbruch und Kurzschluss
• Platzsparende Bauform mit nur 12 mm Breite
• Schneller Federzuganschluss ohne Spezialwerkzeug
• Einfache Integration in das WAGO I/O System 750
• Hohe Zuverlässigkeit für industrielle Anwendungen
• Original WAGO Qualität Made in Germany
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 750-460/000-003 Analogeingangsklemme für anspruchsvolle Temperaturmessungen mit Pt1000-Widerstandssensoren in der Industrie- und Gebäudeautomation. Die Kombination aus hoher Messgenauigkeit, integrierter Linearisierung und automatischer Fehlerdiagnose sorgt für eine zuverlässige und sichere Temperaturerfassung.
Durch die vier unabhängig arbeitenden Analogeingänge, die kompakte Bauform und die einfache Integration in das WAGO I/O System 750 eignet sich dieses Modul hervorragend für moderne Automatisierungs-, Regelungs- und Überwachungsaufgaben.
