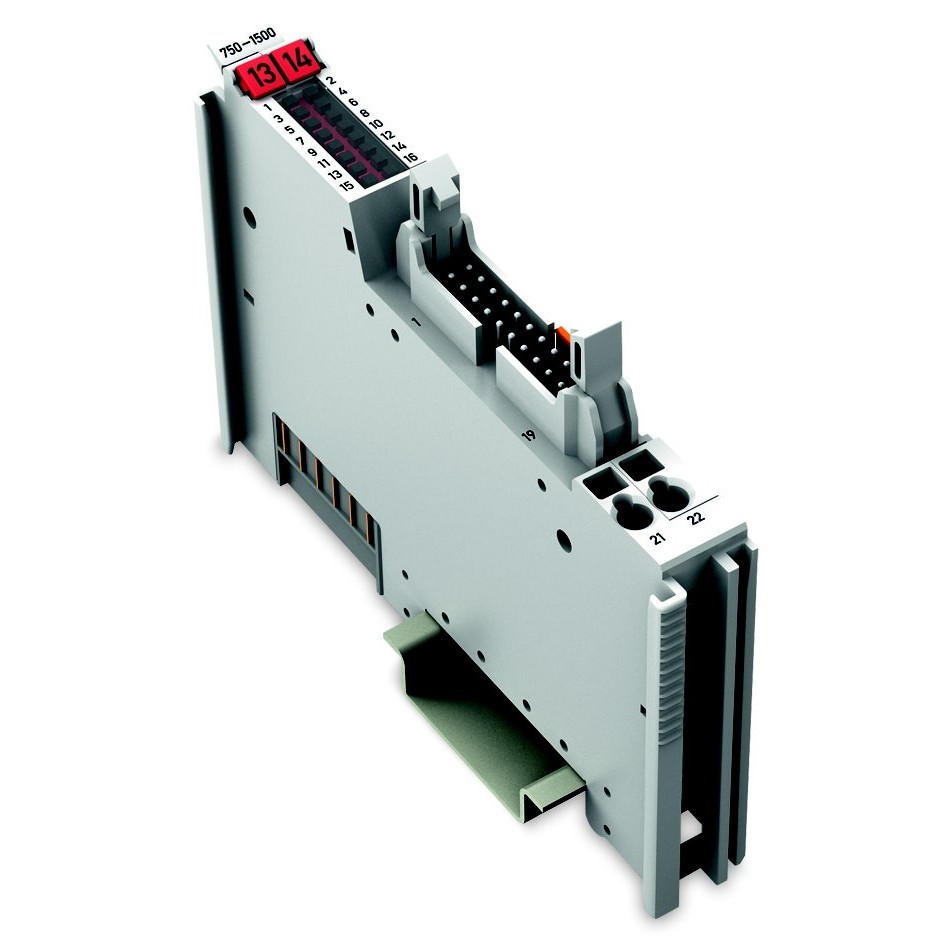

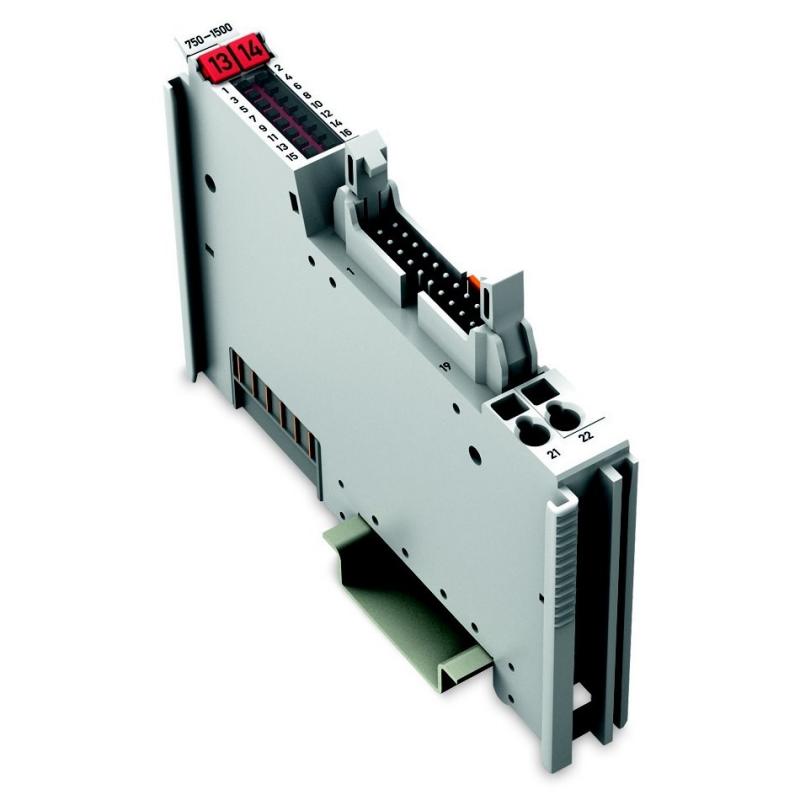

WAGO 750-1500 Digital Ausgangsklemme 16-Kanal 24 V DC 0,5 A
Die WAGO 750-1500 Digital Ausgangsklemme ist ein leistungsfähiges Modul des WAGO I/O Systems zur Ausgabe binärer Steuersignale aus Automatisierungsgeräten an angeschlossene Aktoren. Mit 16 digitalen Ausgängen auf einer extrem kompakten Baubreite von nur 12 mm bietet das Modul eine platzsparende Lösung für industrielle Steuerungsaufgaben.
Die Ausgangsklemme eignet sich zur Ansteuerung verschiedener elektrischer Verbraucher wie Magnetventile, Schütze, Relais, Geber oder vergleichbare Lasten. Der Anschluss von Elektronikbausteinen erfolgt komfortabel über ein 20-poliges Flachbandkabel.
Die Versorgungsspannung von 24 V DC kann über zwei integrierte CAGE CLAMP Federanschlüsse eingespeist werden. Jeder Kanal verfügt über eine grüne Status-LED zur schnellen Kontrolle des Signalzustands. Die galvanische Trennung zwischen Feld- und Systemebene erhöht die Betriebssicherheit und schützt die angeschlossene Steuerungstechnik.
Dank der Montage auf einer TH35-Hutschiene und der bewährten WAGO Federzugtechnik eignet sich die 750-1500 optimal für moderne Automatisierungsanlagen mit begrenztem Platzangebot.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 750-1500
• GTIN/EAN: 4045454898267
• Produkttyp: Digitale Ausgangsklemme
• Ausführung: 16-Kanal-Digitalausgang
• Versorgungsspannung: 24 V DC
• Spannungsart: DC
• Anzahl digitale Ausgänge: 16
• Ausgangsspannung: 24 V DC
• Ausgangsstrom: 0,5 A
• Art des Digitalausgangs: Sonstige
• Kurzschlussschutz Ausgänge: Nein
• Verzögerungszeit bei Signalwechsel: 0,2 ms
• Anschlussart: Federzuganschluss
• Anschluss über 20-poliges Flachbandkabel: Ja
• Statusanzeige: Grüne LED je Kanal
• Galvanische Trennung Feld-/Systemebene: Ja
• Systemkomponente: Ja
• Schutzart: IP20
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• Tragschienenmontage: Ja
• Wand-/Direktmontage: Nein
• Frontmontage: Nein
• Rack-Montage: Nein
• IO-Link Master: Nein
• Optische Schnittstelle: Nein
• Bluetooth: Nein
• WLAN 802.11: Nein
• EtherCAT-Unterstützung: Nein
• TCP/IP-Unterstützung: Nein
• PROFIBUS-Unterstützung: Nein
• CAN-Unterstützung: Nein
• MODBUS-Unterstützung: Nein
• PROFINET IO: Nein
• EtherNet/IP: Nein
• KNX-Unterstützung: Nein
• Sicherheitsfunktionen: Nein
• SIL nach IEC 61508: Ohne
• Performance Level nach EN ISO 13849-1: Ohne
• ATEX Gas-Ex-Schutz: Kategorie 3G
• ATEX Staub-Ex-Schutz: Kategorie 3D
• UL Gefahrenbereich Klasse I: Ja
• UL Division 1: Ja
• UL Gruppe A (Acetylen): Ja
• UL Gruppe B (Wasserstoff): Ja
• UL Gruppe C (Ethylen): Ja
• UL Gruppe D (Propan): Ja
• Zolltarifnummer: 85371098
• Ursprungsland: Deutschland
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 74,1 mm
EINSATZBEREICHE
• Industrielle Automatisierungstechnik
• Maschinen- und Anlagenbau
• Schaltschrankbau
• Steuerung von Aktoren und Verbrauchern
• Ansteuerung von Magnetventilen
• Relais- und Schützsteuerungen
• Dezentrale I/O-Systeme
• Prozess- und Fertigungsautomation
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 750-1500 Digital Ausgangsklemme für platzsparende und zuverlässige Automatisierungslösungen. Die hohe Kanalanzahl von 16 Ausgängen bei nur 12 mm Baubreite ermöglicht eine effiziente Nutzung des Schaltschrankplatzes. Durch die integrierte Statusanzeige, galvanische Trennung und bewährte WAGO Federzugtechnik bietet das Modul eine sichere und komfortable Lösung für industrielle Steuerungsaufgaben.
