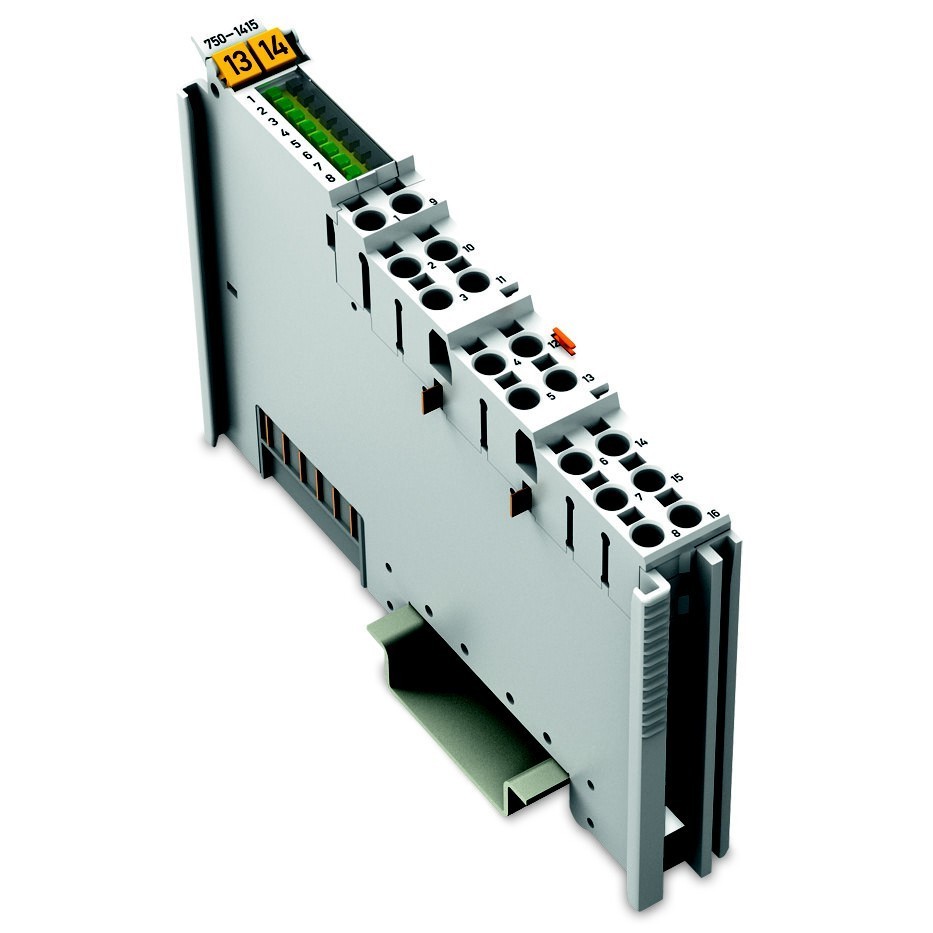

WAGO 750-1415 Digitaleingangsklemme – zuverlässige Signalverarbeitung für industrielle Automatisierung
Die WAGO 750-1415 Digitaleingangsklemme wurde für die sichere Erfassung digitaler Eingangssignale in industriellen Automatisierungsanlagen entwickelt. Das Modul verfügt über acht digitale Eingänge für 24-V-DC-Signale und eignet sich ideal zur Verarbeitung von Sensorsignalen, Schaltzuständen und binären Steuerinformationen.
Durch die moderne Push-in CAGE CLAMP Federanschlusstechnik lassen sich eindrähtige Leiter direkt und ohne Werkzeug stecken. Dadurch werden Installationszeiten reduziert und gleichzeitig sichere elektrische Verbindungen geschaffen. Für das Öffnen der Anschlüsse wird lediglich ein geeignetes Betätigungswerkzeug benötigt.

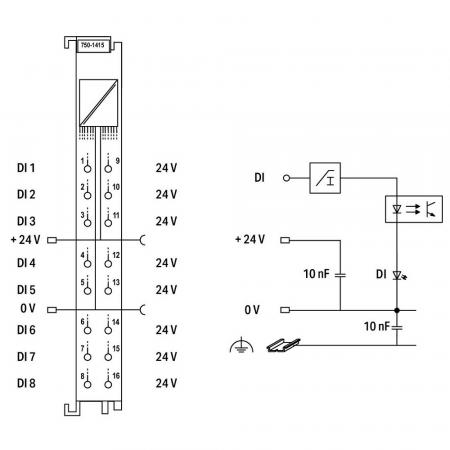

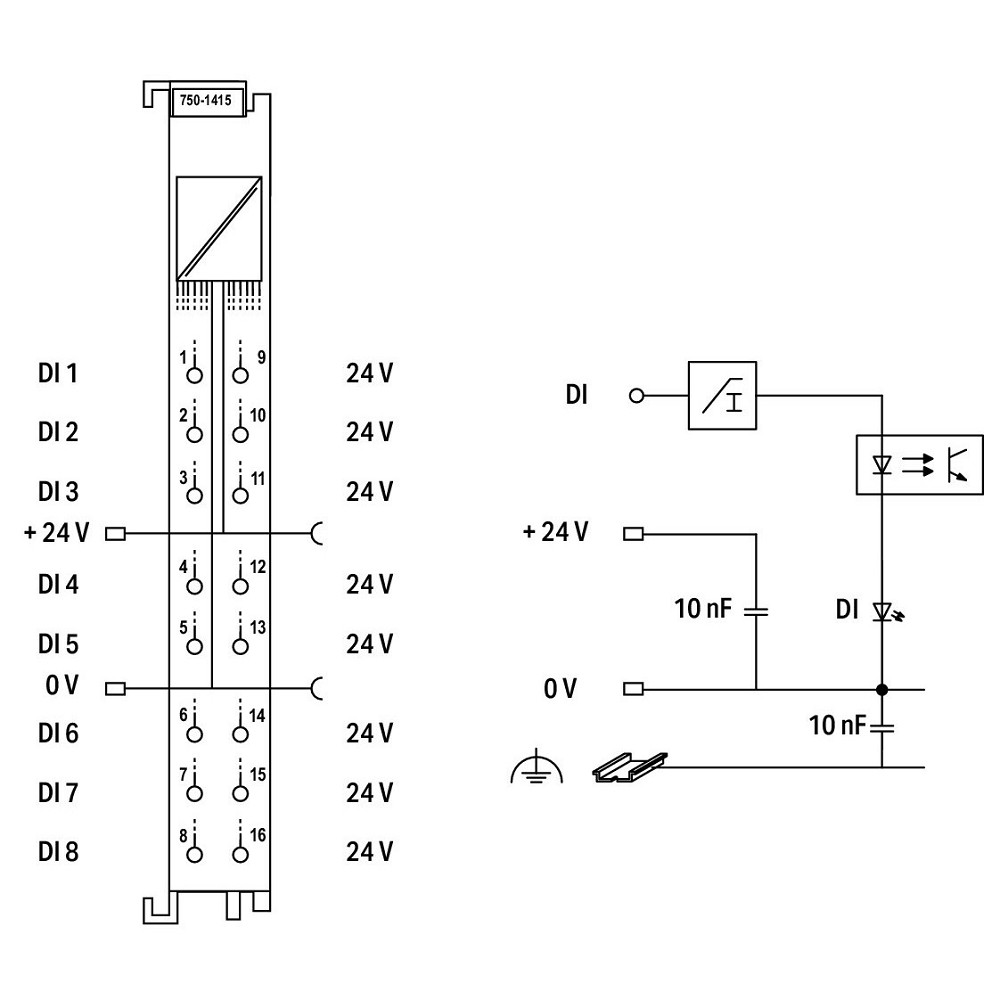

Jeder Eingangskanal verfügt über eine integrierte grüne Status-LED zur schnellen Diagnose und Zustandsanzeige. Zur zuverlässigen Störunterdrückung besitzt jeder Eingang einen vorgeschalteten RC-Filter mit einer Verzögerungszeit von 3 ms.
Die galvanische Trennung zwischen Feld- und Systemebene schützt die Steuerung vor Störeinflüssen und erhöht die Betriebssicherheit. Als Bestandteil des WAGO I/O Systems 750 kann die Digitaleingangsklemme flexibel über verschiedene Buskoppler in Automatisierungslösungen integriert werden.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 750-1415
• Produktart: Digitaleingangsklemme
• Serie: WAGO I/O System 750
• Systemkomponente: Ja
• Schutzart: IP20
• Montageart: Hutschiene
• Anschlussart: Federzuganschluss
• Anschlusstechnik: Push-in CAGE CLAMP
Elektrische Daten
• Versorgungsspannung: 24 V DC
• Spannungsart: DC
• Anzahl digitale Eingänge: 8
• Eingangssignal: Digital DC 24 V
• Eingangsstrom bei Signal 1: 4,5 mA
• Zulässige Eingangsspannung: -3 bis 30 V
• Verzögerungszeit bei Signalwechsel: 3 ms
• Digitale Eingänge konfigurierbar: Nein
• Digitale Ausgänge: Nein
• Ausgangsstrom: 0 A
• Kurzschlussschutz für Ausgänge: Nein
Signalverarbeitung und Funktionen
• RC-Filter zur Störunterdrückung: Ja
• Filterzeitkonstante: 3,0 ms
• Statusanzeige je Kanal: Ja
• Anzeige über grüne LED: Ja
• Galvanische Trennung Feld-/Systemebene: Ja
• Direkter Anschluss eindrähtiger Leiter möglich: Ja
System und Kommunikation
• Feldbusanschluss über separaten Buskoppler möglich: Ja
• EtherCAT Unterstützung: Nein
• PROFIBUS Unterstützung: Nein
• PROFINET Unterstützung: Nein
• CAN Unterstützung: Nein
• MODBUS Unterstützung: Nein
• IO-Link Master: Nein
Montage und Zertifizierungen
• Montage auf Tragschiene möglich: Ja
• Wandmontage: Nein
• Fronteinbau: Nein
• Rack-Montage: Nein
• Geeignet für Sicherheitsfunktionen: Nein
• SIL nach IEC 61508: Ohne
• Performance Level EN ISO 13849-1: Ohne
Explosionsschutz und Zulassungen
• ATEX Gas-Ex-Schutz: Kategorie 3G
• ATEX Staub-Ex-Schutz: Kategorie 3D
• UL Class I zertifiziert: Ja
• UL Division 1 zertifiziert: Ja
• UL Gruppe A (Acetylen): Ja
• UL Gruppe B (Wasserstoff): Ja
• UL Gruppe C (Ethylen): Ja
• UL Gruppe D (Propan): Ja
Material und Eigenschaften
• Robuste Industrieausführung
• Platzsparendes Design
• Wartungsfreie Federanschlusstechnik
• Schnelle Verdrahtung durch Push-in-Technologie
• Geeignet für industrielle Steuerungsanwendungen
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
Einsatzbereiche
• Industrielle Automatisierung
• Maschinen- und Anlagenbau
• Steuerungstechnik
• Sensorerfassung
• Gebäudeautomation
• Produktionsanlagen
• Prozessautomatisierung
• Schaltschrankbau
• WAGO I/O System 750 Anwendungen
• Fertigungs- und Montagelinien
Vorteile der WAGO 750-1415 Digitaleingangsklemme
• Acht digitale 24-V-DC-Eingänge auf kleinstem Raum
• Kompakte Bauform mit nur 12 mm Breite
• Schnelle Verdrahtung durch Push-in CAGE CLAMP
• Direkter Anschluss geeigneter Leiter ohne Werkzeug
• Galvanische Trennung zwischen Feld und System
• Integrierte Statusanzeige für jeden Kanal
• Zuverlässige Störunterdrückung durch RC-Filter
• Einfache Integration in WAGO I/O Systeme
• Hohe Betriebssicherheit für industrielle Anwendungen
• Original WAGO Qualität für professionelle Automatisierung
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 750-1415 Digitaleingangsklemme für moderne Automatisierungs- und Steuerungslösungen mit zahlreichen digitalen Sensorsignalen. Die Kombination aus acht Kanälen, Push-in CAGE CLAMP Anschlusstechnik und galvanischer Trennung ermöglicht eine sichere und effiziente Integration in industrielle Systeme.
Durch die kompakte Bauweise, die schnelle Montage und die zuverlässige Signalverarbeitung ist dieses WAGO Eingangsmodul eine ideale Lösung für platzoptimierte Schaltschränke, Maschinensteuerungen und professionelle Automatisierungsanlagen.
