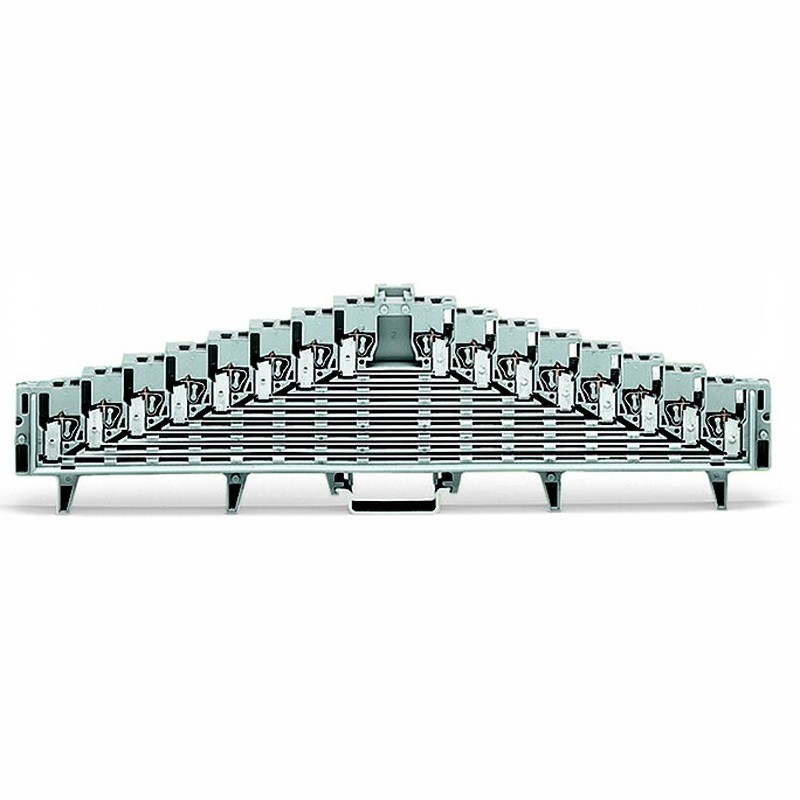

Die WAGO 727-120/002-000 8-Etagen-Rangierklemme ist speziell für platzsparende und strukturierte Verdrahtungen in industriellen Anwendungen entwickelt worden. Durch die acht übereinander angeordneten Ebenen lassen sich zahlreiche Anschlüsse auf minimalem Bauraum realisieren und Verdrahtungen übersichtlich organisieren.
Jede Ebene verfügt über ein eigenes Potential und vier Klemmstellen. Die integrierten Prüföffnungen mit einem Durchmesser von 2,3 mm ermöglichen schnelle Messungen und Prüfungen während Installation, Inbetriebnahme und Wartung.
Die bewährte Federzuganschlusstechnik von WAGO sorgt für sichere, vibrationsbeständige und wartungsfreie Verbindungen. Die Rangierklemme eignet sich für Leiterquerschnitte bis 1,5 mm² und ist für die Montage auf Tragschienen TH35 ausgelegt.
Durch die kompakte Bauform und die robuste Thermoplast-Ausführung mit Brennbarkeitsklasse UL 94 V0 ist die WAGO 727-120/002-000 ideal für den Einsatz in Schaltschränken, Steuerungsanlagen und industriellen Automatisierungsumgebungen geeignet.
TECHNISCHE DATEN
• Hersteller: WAGO
• Artikelnummer: 727-120/002-000
• Produkttyp: 8-Etagen-Rangierklemme
• Anschlussart: Federzuganschluss
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08 bis 1,5 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 bis 0,75 mm²
• Leiterquerschnitt eindrähtig: 0,08 bis 1,5 mm²
• Leiterquerschnitt mehrdrähtig: 0,08 bis 1,5 mm²
• Bemessungsstrom: 10 A
• Bemessungsspannung: 250 V
• Anzahl der Etagen: 8
• Anzahl der Klemmstellen je Etage: 4
• Anzahl Potentiale je Ebene: 1
• Prüföffnung: Ø 2,3 mm
• Aufdruck: a-b-c-d-e-f-g-h / h-g-f-e-d-c-b-a
• Montageart: Hutschiene TH35
• Werkstoff Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Ex-Ausführung Ex e: Nein
• Abschlussplatte erforderlich: Ja
• Farbe: Grau
• Etagen intern gebrückt: Nein
MAẞE
• Breite: 7,62 mm
• Höhe: 226 mm
• Tiefe: 58,5 mm
EINSATZBEREICHE
• Schaltschrankbau
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• Steuerungs- und Signalverdrahtung
• Industrielle Elektroinstallationen
• Platzsparende Verdrahtung auf Hutschienen
• Prüf- und Wartungsbereiche mit Messzugriff
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 727-120/002-000 8-Etagen-Rangierklemme für professionelle Anwendungen in der Steuerungs- und Automatisierungstechnik. Die acht Ebenen ermöglichen eine besonders übersichtliche Verdrahtung bei gleichzeitig geringem Platzbedarf im Schaltschrank. Die zuverlässige Federzugtechnik gewährleistet eine schnelle Installation, sichere Kontakte und eine langlebige Lösung für industrielle Anwendungen.
