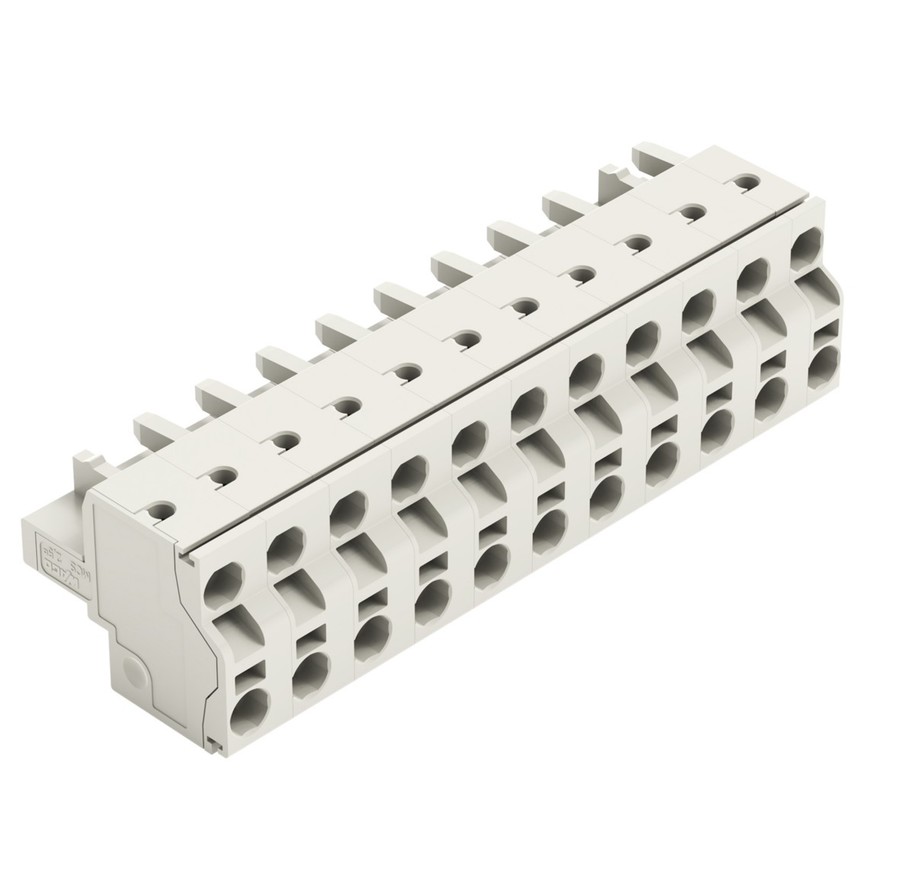

WAGO 721-2211/026-000 2-Leiter-Federleiste – sichere Steckverbindung für Energie- und Datenbusse
Die WAGO 721-2211/026-000 2-Leiter-Federleiste wurde für zuverlässige und platzsparende Steckverbindungen zwischen Leiterplatten und Kabeln entwickelt. Die integrierte Push-in CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle und sichere Verdrahtung verschiedener Leiterarten ohne zusätzliches Werkzeug.
Mit 11 Polen und einem Rastermaß von 7,5 mm eignet sich die Federleiste besonders für Anwendungen, bei denen Energie- oder Datenbusse durchgeschleift werden müssen. Auch im ungesteckten Zustand bleibt die Busverbindung erhalten, wodurch eine hohe Betriebssicherheit gewährleistet wird.
Die 100 % fehlsteckgeschützte und kodierbare Ausführung verhindert Montagefehler und sorgt für eine sichere Integration in elektronische Systeme. Eindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülsen können direkt gesteckt werden.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 721-2211/026-000
• GTIN / EAN: 4044918567817
• Produktart: 2-Leiter-Federleiste
• Hersteller-Art.-Nr.: 721-2211/026-000
• Ursprungsland: Polen
• Zolltarifnummer: 85366990
• Farbe: Lichtgrau
Elektrische Daten
• Bemessungsstrom: 16 A
• Bemessungsspannung: 630 V
• Bemessungsstoßspannung: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Schutzart montiert: IP20
Anschlussdaten
• Anschlusstechnik: Federzuganschluss
• Verbindungstyp: Leiterplatte zu Kabel
• Kontaktausführung: Buchse
• Polzahl: 11
• Kontaktreihen: 1
• Rastermaß Kontakte: 7,5 mm
• Rastermaß Anschlüsse: 7,5 mm
• Winkel Kontakt/Leiteranschluss: 180° horizontal
• Kabeltyp: Rundkabel
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,2 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,2 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,2 bis 2,5 mm²
• Anzahl Leiter je Potential: 2
Material und Eigenschaften
• Kontaktmaterial: Kupferlegierung
• Kontaktbeschichtung: Zinn
• Gehäusematerial: Kunststoff
• Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: -60 bis 85 °C
• Schutzleiteranschluss: Nein
• Integrierte Abschlussplatte: Ja
• Fehlsteckschutz: 100 %
• Kodierbar: Ja
MAẞE
• Rastermaß: 7,5 mm
• Bauform: 11-polige Federleiste
Einsatzbereiche
• Leiterplattenanschlüsse
• Steuerungstechnik
• Automatisierungstechnik
• Energieverteilung
• Datenbus-Systeme
• Elektronische Geräte und Anlagen
• Industrieelektronik
• Schaltschrankbau
Vorteile der WAGO 721-2211/026-000 Federleiste
• Sichere Steckverbindung zwischen Leiterplatte und Kabel
• Push-in CAGE CLAMP für schnelle und zuverlässige Anschlüsse
• 11-polige Ausführung mit 7,5 mm Rastermaß
• Für Energie- und Datenbusanwendungen geeignet
• 100 % fehlsteckgeschützt und kodierbar
• Direkter Anschluss vieler Leiterarten möglich
• Aufrechterhaltung der Busverbindung im ungesteckten Zustand
• Robuste WAGO Verbindungstechnik für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 721-2211/026-000 Federleiste für professionelle elektronische Anwendungen, bei denen eine sichere und flexible Steckverbindung erforderlich ist. Die Kombination aus Push-in CAGE CLAMP Technik, Fehlsteckschutz und hoher Spannungsfestigkeit macht diese Federleiste zu einer zuverlässigen Lösung für moderne Steuerungs- und Automatisierungssysteme.
Durch die vielseitigen Anschlussmöglichkeiten und die robuste Bauweise eignet sich das Produkt besonders für industrielle Elektronik, Leiterplattenanwendungen und Systeme mit Energie- oder Datenbusverkabelung.
