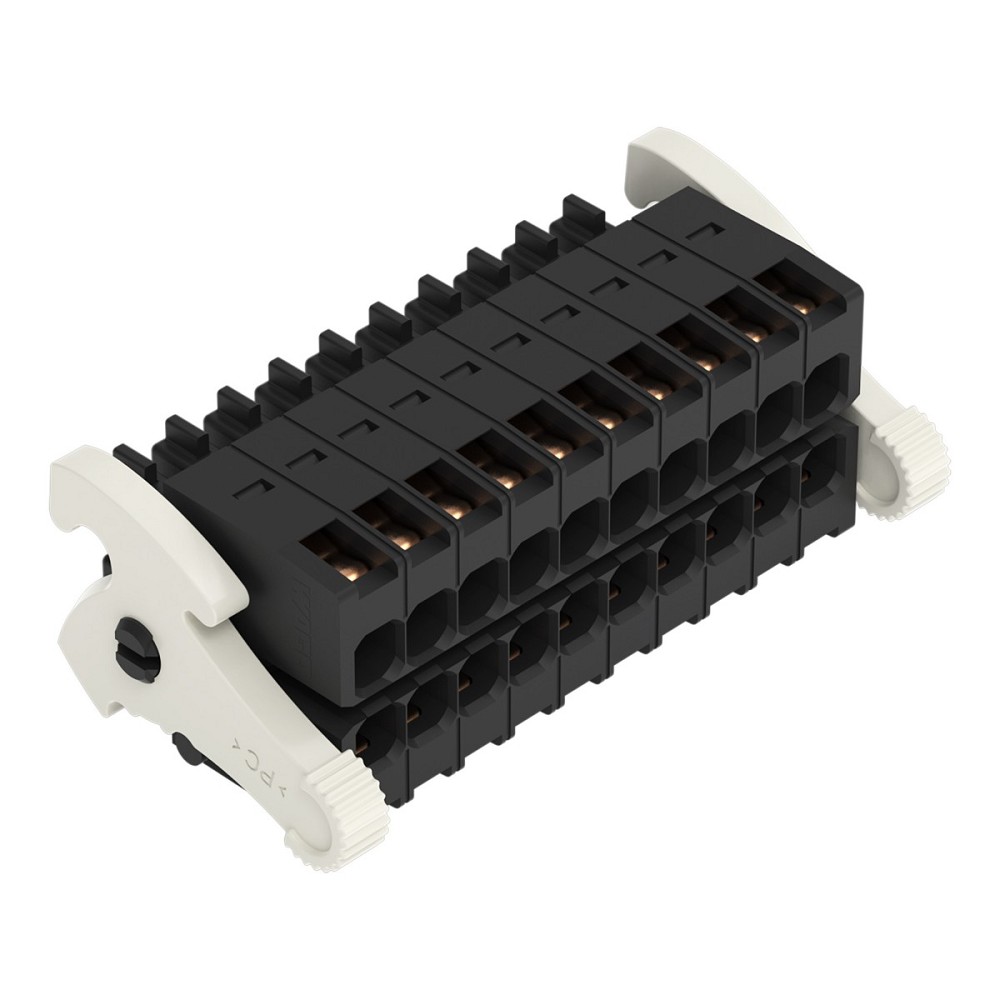

Die WAGO 713-1110/037-000 1-Leiter-Federleiste ist eine hochwertige Steckverbindungslösung für kompakte elektrische und elektronische Anwendungen. Das innovative 2-reihige Design ermöglicht eine besonders hohe Dichte an Wire-to-Board-Verbindungen auf kleinstem Bauraum.
Die integrierte CAGE CLAMP Federanschlusstechnik sorgt für eine schnelle, sichere und wartungsfreie Verbindung unterschiedlicher Leiterarten. Starre, mehrdrähtige und flexible Leiter können einfach angeschlossen werden, wodurch sich die Montagezeit deutlich reduziert.
Mit einer Polzahl von 20 und einem Rastermaß von 3,5 mm bietet die Federleiste eine platzsparende Alternative für moderne Geräte- und Anlagenverdrahtungen. Die integrierte Kodierbarkeit sowie der 100 % Fehlsteckschutz verhindern Verdrahtungsfehler und erhöhen die Betriebssicherheit.
Eine mittig montierbare Zugentlastungsplatte erleichtert das Stecken und Trennen der Verbindung und ermöglicht auch im verdrahteten Zustand einen einfachen Zugang zu den Betätigungsöffnungen.
Das widerstandsfähige Thermoplast-Gehäuse mit UL94 Brennbarkeitsklasse V0 gewährleistet eine sichere Nutzung in industriellen Anwendungen und elektronischen Baugruppen.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 713-1110/037-000
• GTIN / EAN: 4055143625159
• Produkttyp: 1-Leiter-Federleiste 2-reihig
• Anschlussart: CAGE CLAMP Federanschlusstechnik
• Polzahl: 20
• Rastermaß: 3,5 mm
• Nennquerschnitt: 1,5 mm²
• Bemessungsstrom: 10 A
• Bemessungsspannung: 160 V
• Anzahl Klemmstellen je Pol: 1
• Anschluss feindrähtig ohne Aderendhülse: 0,08 bis 1,5 mm²
• Anschluss feindrähtig mit Aderendhülse: 0,25 bis 1 mm²
• Anschluss eindrähtig: 0,08 bis 1,5 mm²
• Anschluss mehrdrähtig: 0,08 bis 1,5 mm²
• Anschlussart: Federzuganschluss
• Montageart: sonstige
• Fehlsteckschutz: 100 %
• Kodierbar: ja
• Zugentlastung: optional montierbar
• Schutzart: abhängig von Anwendung
• Werkstoff Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: -60 bis 100 °C
• Farbe: schwarz
• Explosionsgeschützte Ausführung Ex e: nein

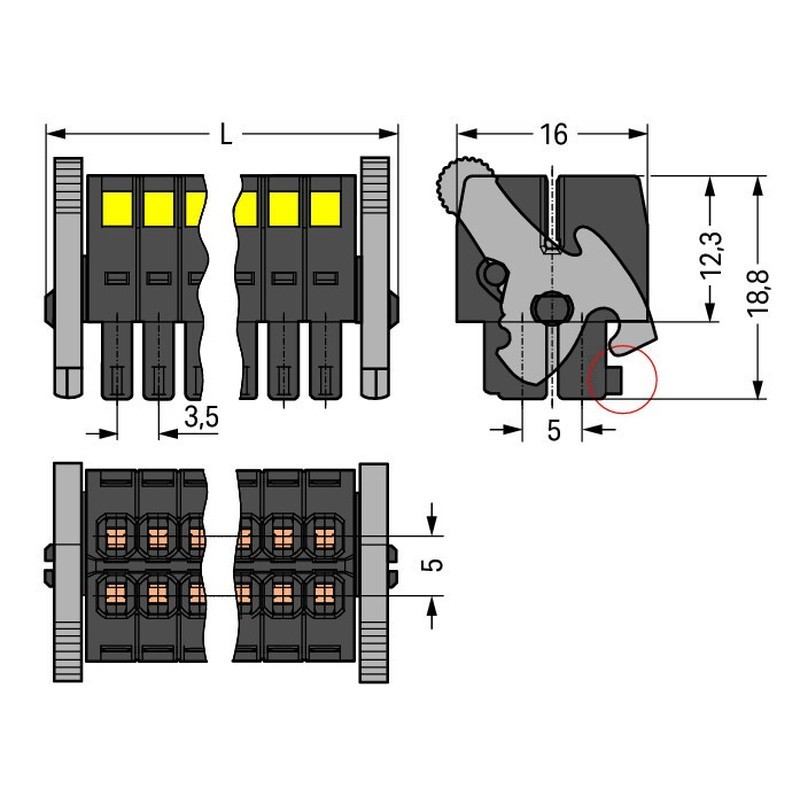

MAẞE
• Breite: 3,5 mm
• Höhe: 18,8 mm
• Tiefe: 16 mm
EINSATZBEREICHE
• Elektronische Geräte und Baugruppen
• Steuerungs- und Automatisierungstechnik
• Leiterplattenanschlüsse und Wire-to-Board-Verbindungen
• Industrielle Gerätetechnik
• Mess- und Regeltechnik
• Kompakte elektrische Verbindungen mit hoher Anschlussdichte
• Schaltschrank- und Maschinenbau
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 713-1110/037-000 Federleiste für Anwendungen, bei denen kompakte Bauform, sichere Kontaktierung und einfache Montage entscheidend sind. Die bewährte CAGE CLAMP Technologie bietet eine zuverlässige Verbindung ohne Schraubverbindungen und reduziert Installationsfehler. Besonders für elektronische Geräte und industrielle Steuerungen ist dieses platzsparende Stecksystem eine professionelle Lösung mit hoher Betriebssicherheit.
