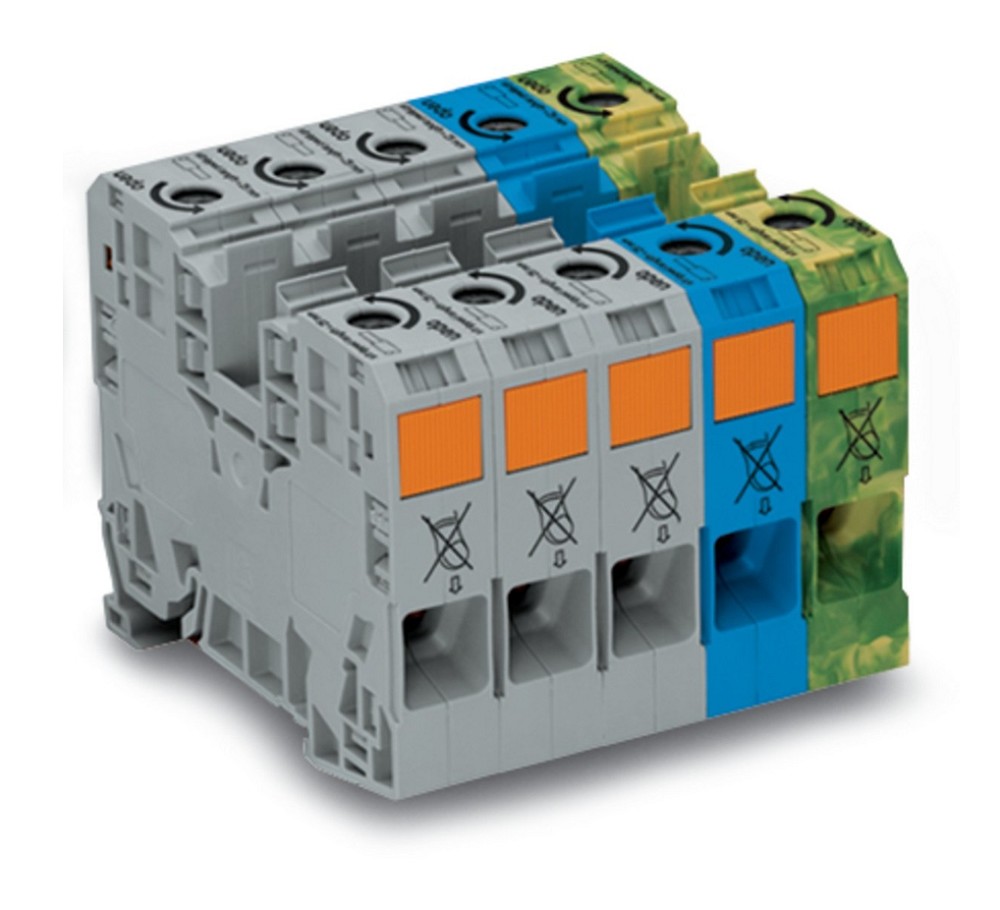

WAGO 285-139 Drehstrom-Set – sichere Hochstromverbindungen für industrielle Anwendungen
Das WAGO 285-139 Drehstrom-Set wurde speziell für leistungsstarke Energieverteilungen und industrielle Elektroinstallationen entwickelt. Die enthaltenen Hochstromklemmen ermöglichen eine sichere Verbindung von Kupferleitern mit einem Querschnitt von 6 bis 35 mm².
Die POWER CAGE CLAMP Federanschlusstechnik kombiniert hohe Kontaktkraft mit einfacher Handhabung und sorgt für eine dauerhaft sichere Verbindung ohne regelmäßiges Nachziehen von Schrauben. Dadurch eignet sich das System besonders für Anwendungen mit hohen mechanischen und thermischen Belastungen.
Mit fünf Polen und jeweils zwei Klemmstellen pro Pol ermöglicht das Drehstrom-Set eine flexible Verdrahtung von Drehstromsystemen. Die Montage auf der DIN-Hutschiene TH35 sorgt für eine einfache Integration in Schaltschränke und Energieverteilungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 285-139
• GTIN / EAN: 4045454584252
• Produktart: Drehstrom-Set mit Hochstromklemmen
• Anschlussart: POWER CAGE CLAMP Federanschluss
• Farbe: Mehrfarbig (grau/blau/grün-gelb)
• Montageart: Hutschiene TH35
• Ursprungsland: Deutschland
• Einsatzbereich: Hochstrom- und Energieverteilungen
Elektrische Eigenschaften
• Bemessungsstrom In: 125 A
• Bemessungsspannung: 1000 V
• Polzahl: 5
• Anzahl der Klemmstellen je Pol: 2
• Explosionsgeprüfte Ausführung Ex e: Nein
• Abschlussplatte erforderlich: Nein
Anschließbare Leiter
• Feindrähtig ohne Aderendhülse: 6 bis 35 mm²
• Feindrähtig mit Aderendhülse: 6 bis 35 mm²
• Eindrähtig: 6 bis 35 mm²
• Mehrdrähtig: 6 bis 35 mm²
Material und Eigenschaften
• Hochstromklemmen mit POWER CAGE CLAMP Technologie
• Isolierkörper aus Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Halogenfrei
• Betriebstemperatur bis 105 °C
• Geeignet für Kupferleiter 35 mm²
• Sichere und wartungsfreie Federklemmtechnik
MAẞE
• Breite: 80 mm
• Höhe: 86 mm
• Tiefe: 63 mm
• Leiterquerschnitt: bis 35 mm²
• Montage: Tragschiene 35 x 15
Einsatzbereiche
• Schaltschrankbau
• Energieverteilungen
• Maschinen- und Anlagenbau
• Industrielle Stromversorgung
• Produktionsanlagen
• Automatisierungstechnik
• Leistungsstarke Elektroinstallationen
• Professionelle Drehstromsysteme
Vorteile des WAGO 285-139 Drehstrom-Sets
• Hohe Strombelastbarkeit bis 125 A
• Geeignet für Leiter bis 35 mm²
• Sichere POWER CAGE CLAMP Federtechnik
• Wartungsfreie und vibrationssichere Verbindung
• Schnelle Montage auf Hutschiene TH35
• Übersichtliche Leiterkennzeichnung durch Farbzuordnung
• Platzsparende Komplettlösung für Drehstromanschlüsse
• Original WAGO Hochstromtechnik
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen das WAGO 285-139 Drehstrom-Set für professionelle Anwendungen mit hohen elektrischen Belastungen. Die Kombination aus 35 mm² Hochstromklemmen, POWER CAGE CLAMP Technologie und einer Belastbarkeit von 125 A bietet eine sichere und zuverlässige Lösung für industrielle Energieverteilungen.
Durch die robuste Bauweise, die einfache Hutschienenmontage und die wartungsfreie Federanschlusstechnik eignet sich dieses WAGO Drehstrom-Set besonders für moderne Schaltschränke, Maschinenanlagen und leistungsstarke Elektroinstallationen.
