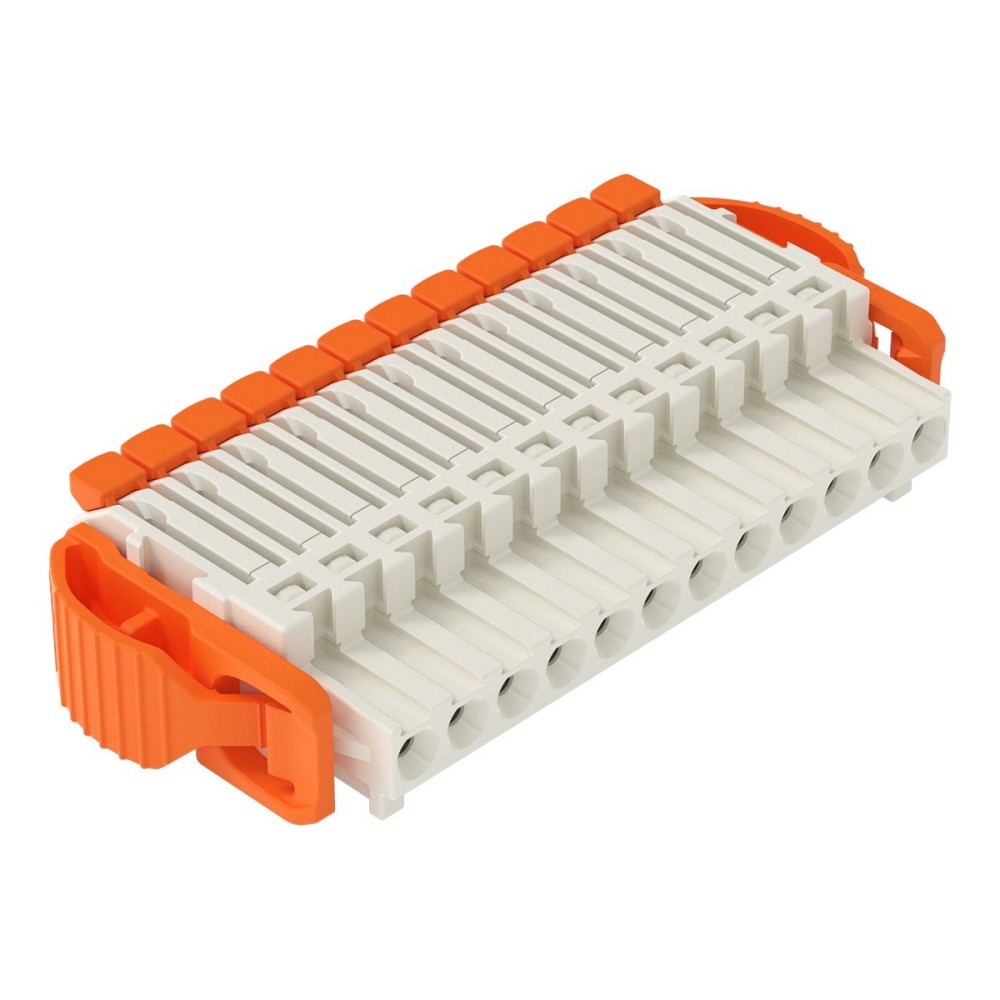

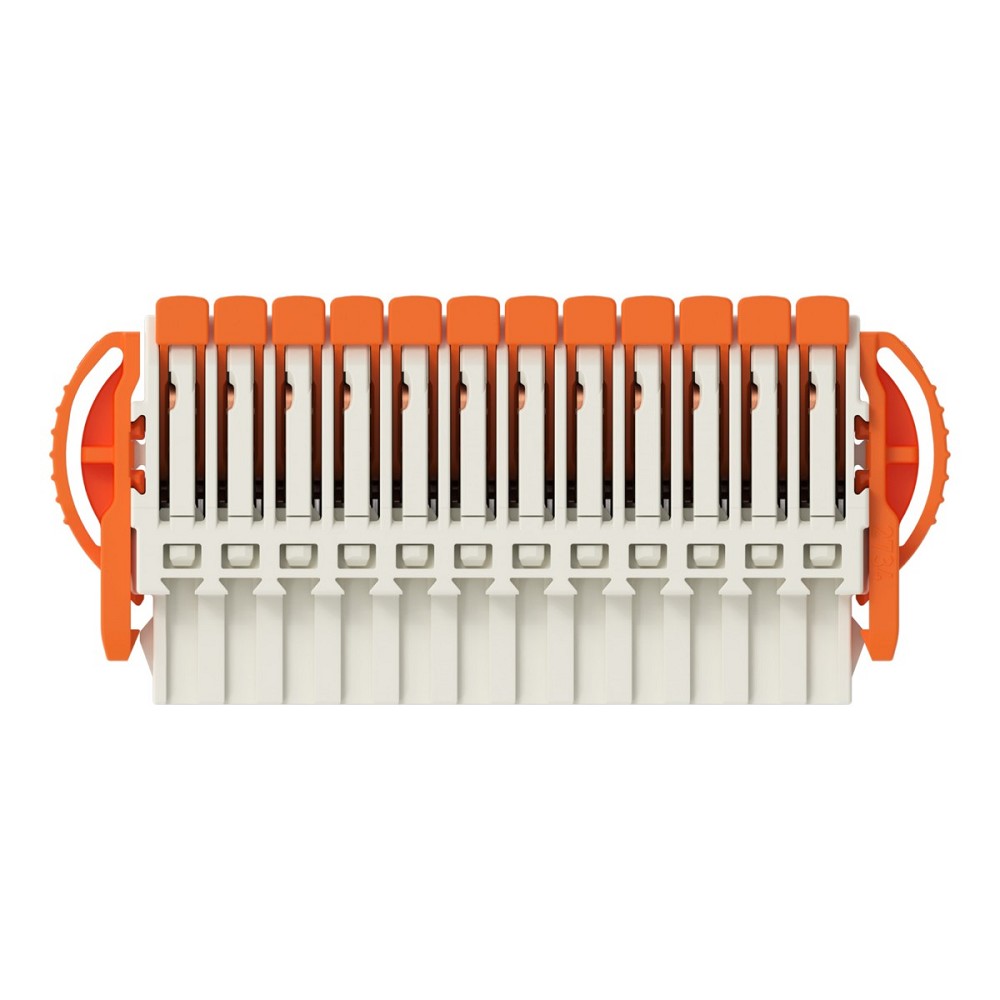

WAGO 2734-1112/038-000 1-Leiter-Federleiste – sichere Leiterplattenverbindung mit Hebeltechnik
Die WAGO 2734-1112/038-000 1-Leiter-Federleiste wurde für zuverlässige und platzsparende Steckverbindungen zwischen Leiterplatten und Kabeln entwickelt. Die innovative Hebelbetätigung ermöglicht eine intuitive und werkzeuglose Verdrahtung aller gängigen Leiterarten.
Durch die Push-in CAGE CLAMP Anschlusstechnik können eindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülsen direkt gesteckt werden. Dadurch wird eine schnelle Installation ermöglicht und gleichzeitig eine dauerhaft sichere elektrische Verbindung gewährleistet.
Mit 12 Polen und einem kompakten Rastermaß von 3,5 mm eignet sich die Federleiste besonders für Anwendungen mit begrenztem Bauraum. Die seitlichen Verriegelungsklinken sorgen für eine sichere Steckverbindung und verhindern ein unbeabsichtigtes Lösen.
Die integrierte Prüföffnung, die 100 % Fehlstecksicherheit und die Kodierbarkeit machen die WAGO 2734-1112/038-000 zu einer zuverlässigen Lösung für elektronische Geräte, Steuerungssysteme und industrielle Anwendungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2734-1112/038-000
• GTIN / EAN: 4066966355185
• Produktart: 1-Leiter-Federleiste
• Hersteller-Art.-Nr.: 2734-1112/038-000
• Ursprungsland: Deutschland
• Zolltarifnummer: 85366990
• Farbe: Lichtgrau
• Verbindung: Leiterplatte zu Kabel
• Kontaktausführung: Buchse
Elektrische Daten
• Bemessungsstrom: 10 A
• Bemessungsspannung: 160 V
• Bemessungsstoßspannung: 2,5 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Schutzart montiert: IP20
Anschlussdaten
• Anschlusstechnik: Push-in CAGE CLAMP Federzuganschluss
• Polzahl: 12
• Anzahl Steckkontaktreihen: 1
• Rastermaß Kontakte: 3,5 mm
• Rastermaß Anschlüsse: 3,5 mm
• Winkel Kontakt/Leiteranschluss: 180° horizontal
• Anschließbare Kabeltype: Rundkabel
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 bis 0,75 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,14 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,2 bis 1,5 mm²
• Universalanschluss für alle Leiterarten: Ja
Material und Eigenschaften
• Kontaktmaterial: Kupferlegierung
• Kontaktbeschichtung: Zinn
• Gehäusematerial: Kunststoff
• Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: -60 bis 100 °C
• Schutzleiteranschluss: Nein
• Hebelbetätigung: Ja
• Prüföffnung: Ja
• Fehlsteckschutz: 100 %
• Kodierbar: Ja
• Seitliche Verriegelungsklinken: Ja
MAẞE
• Rastermaß: 3,5 mm
• Polzahl: 12
• Bauform: 1-Leiter-Federleiste
• Anschlussrichtung: 180° horizontal
Einsatzbereiche
• Leiterplattenanschlüsse
• Elektronische Geräte
• Steuerungstechnik
• Automatisierungstechnik
• Industrieelektronik
• Schaltschrankbau
• Gerätefertigung
• Mess- und Regeltechnik
• Verbindungstechnik für Kabel und Leiterplatten
Vorteile der WAGO 2734-1112/038-000 Federleiste
• Werkzeuglose Hebelbetätigung für schnelle Installation
• Push-in CAGE CLAMP für sichere elektrische Verbindungen
• 12-polige Ausführung mit 3,5 mm Rastermaß
• Kompakte Bauform für platzsparende Anwendungen
• Direkter Anschluss eindrähtiger Leiter möglich
• Geeignet für feindrähtige Leiter mit Aderendhülsen
• 100 % fehlsteckgeschützt und kodierbar
• Sichere Verriegelung durch seitliche Klinken
• Prüföffnung für einfache Kontrolle und Wartung
• Robuste WAGO Verbindungstechnik für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2734-1112/038-000 Federleiste für Anwendungen, bei denen eine schnelle, sichere und flexible Verbindung zwischen Leiterplatte und Kabel erforderlich ist. Die Kombination aus Hebeltechnik, Push-in CAGE CLAMP und Fehlsteckschutz ermöglicht eine besonders komfortable und zuverlässige Installation.
Durch die kompakte Bauform, die vielseitigen Anschlussmöglichkeiten und die hohe mechanische Sicherheit eignet sich die Federleiste ideal für moderne Elektronik, Steuerungen und industrielle Verbindungslösungen. Die bewährte WAGO Qualität sorgt für langlebige und sichere elektrische Verbindungen.
