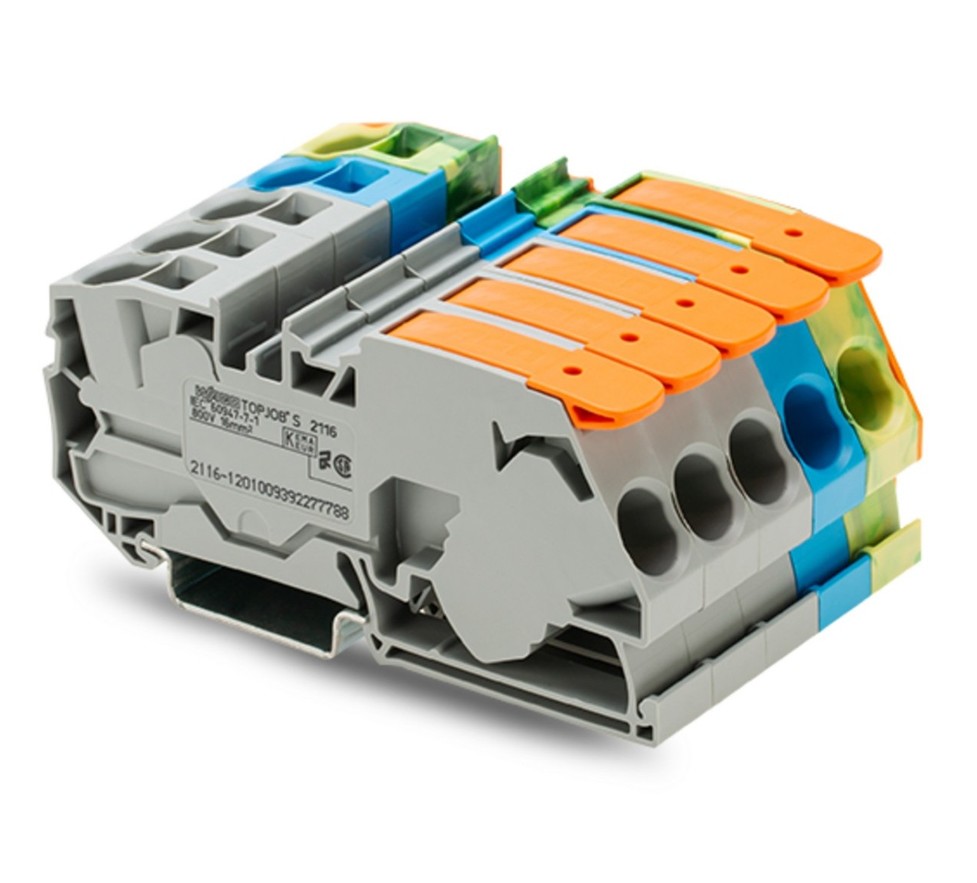

WAGO 2116-1201/605-038 Drehstromset – kompakte Lösung für leistungsstarke Verdrahtungen
Das WAGO 2116-1201/605-038 Drehstromset bietet eine effiziente Möglichkeit zur Realisierung von Drehstromanschlüssen mit Reihenklemmen auf der DIN-Hutschiene. Die enthaltenen 2-Leiter-Klemmen mit Hebelbetätigung ermöglichen eine besonders einfache Installation und erleichtern spätere Prüf- und Wartungsarbeiten.
Die Push-in CAGE CLAMP Federanschlusstechnik kombiniert hohe Kontaktkraft mit schneller Bedienung. Leiter lassen sich sicher anschließen und wieder lösen, ohne dass zusätzliches Werkzeug erforderlich ist. Dadurch reduziert sich der Montageaufwand deutlich.
Mit einer Bemessungsspannung von 800 V und einer Anschlusskapazität bis 16 mm² eignet sich das Drehstromset für zahlreiche industrielle Anwendungen. Die farbliche Ausführung unterstützt eine normgerechte und übersichtliche Leiterkennzeichnung.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2116-1201/605-038
• GTIN / EAN: 4055143909853
• Produktart: Drehstromset
• Ausführung: 2-Leiter-Reihenklemmen mit Hebel
• Farbe: Mehrfarbig
• Farbcodierung: Grau, Blau, Grün-Gelb
• Montageart: Hutschiene TH35
• Ursprungsland: Polen
Elektrische Eigenschaften
• Leiterquerschnitt: 16 mm²
• Polzahl: 5
• Anzahl der Klemmstellen je Pol: 2
• Bemessungsspannung: 800 V
• Anschlussart: Federzuganschluss
• Ausführung elektrische Anschlüsse: Push-in CAGE CLAMP
• Explosionsgeprüfte Ausführung Ex e: Nein
Anschließbare Leiter
• Feindrähtig ohne Aderendhülse: 0,5 bis 25 mm²
• Feindrähtig mit Aderendhülse: 6 bis 16 mm²
• Eindrähtig: 2,5 bis 16 mm²
• Mehrdrähtig: 0,5 bis 16 mm²
Material und Eigenschaften
• Isolierkörper aus Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur bis 105 °C
• Halogenfrei: Ja
• Werkzeuglose Bedienung durch Hebeltechnik
• Schnelle und sichere Push-in Verbindung
• Wartungsfreundliche Installation
• Robuste Industrieausführung
MAẞE
• Breite: 61 mm
• Höhe: 91,5 mm
• Tiefe: 36,9 mm
• Montage: Tragschiene TH35
• Abschlussplatte erforderlich: Nein
Einsatzbereiche
• Drehstromverteilungen
• Schaltschrankbau
• Energieverteilungen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Industrielle Elektroinstallationen
• Steuerungsanlagen
• Gebäudetechnik
Vorteile des WAGO 2116-1201/605-038 Drehstromsets
• Komplettlösung für Drehstromverdrahtungen
• Schneller Anschluss durch Hebeltechnik
• Werkzeuglose Push-in CAGE CLAMP Verbindung
• Anschluss bis 16 mm² Leiterquerschnitt
• Klare Leiterkennzeichnung durch Farbgebung
• Platzsparende Montage auf DIN-Hutschiene
• Hohe mechanische und thermische Belastbarkeit
• Original WAGO Verbindungstechnik
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen das WAGO 2116-1201/605-038 Drehstromset für professionelle Energieverteilungen und industrielle Anwendungen mit hohen Anforderungen an Sicherheit und Montageeffizienz. Die Kombination aus Hebeltechnik, Push-in CAGE CLAMP und klarer Farbkennzeichnung ermöglicht eine schnelle und zuverlässige Installation.
Durch die kompakte Bauform, den großen Anschlussbereich bis 16 mm² und die robuste Ausführung ist dieses WAGO Drehstromset eine praktische Lösung für moderne Schaltschränke, Maschinenanlagen und professionelle Elektroinstallationen.
