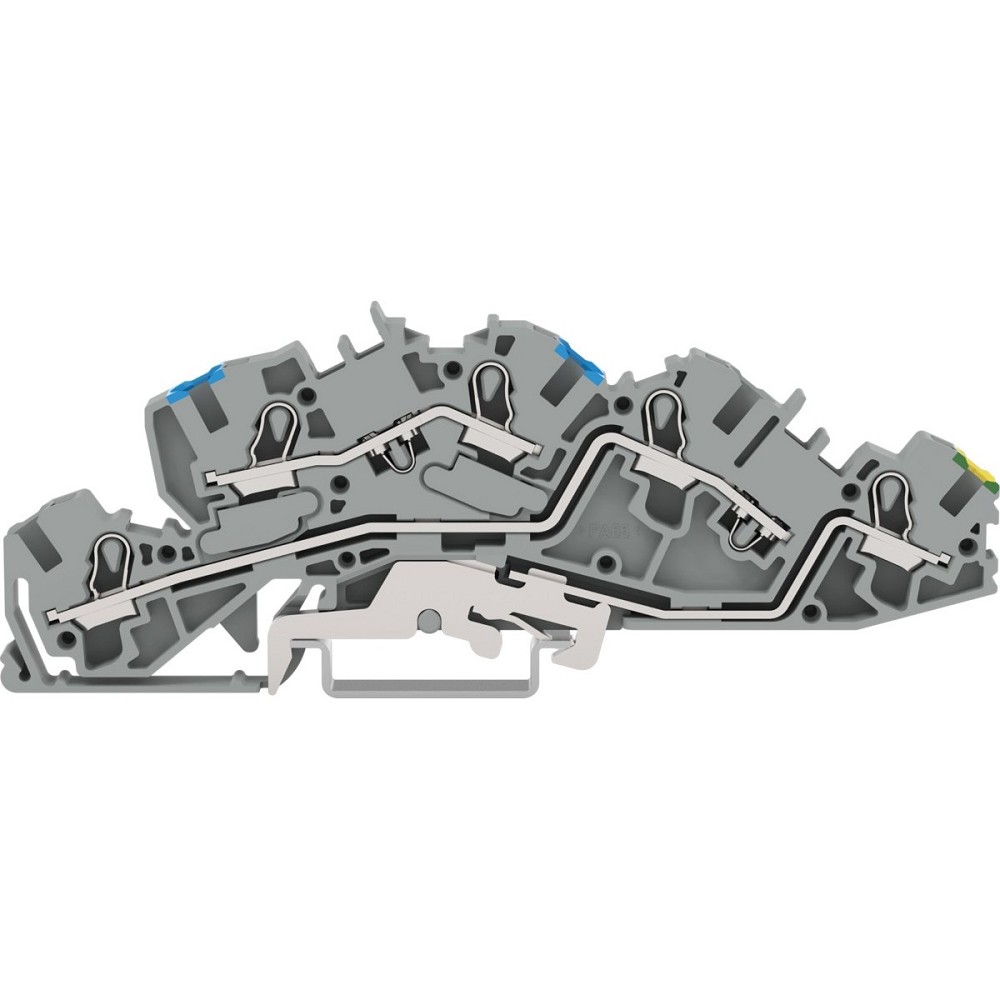

WAGO 2005-7646 Installations-Etagenklemme 4 mm² N/L/PE Push-in CAGE CLAMP
Die WAGO 2005-7646 Installations-Etagenklemme wurde für eine übersichtliche und platzsparende Elektroinstallation entwickelt. Durch die Kombination von Neutralleiter, Außenleiter und Schutzleiter innerhalb einer Klemme reduziert sie den Verdrahtungsaufwand erheblich und sorgt für eine strukturierte Installation im Schaltschrank oder Installationsverteiler.
Die bewährte Push-in CAGE CLAMP Anschlusstechnik ermöglicht das direkte Stecken massiver Leiter und gewährleistet eine dauerhaft sichere, vibrationsfeste und wartungsfreie Kontaktierung. Über die integrierte Betätigungsöffnung lassen sich auch feindrähtige Leiter komfortabel anschließen oder lösen.
Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 36 A eignet sich die Installations-Etagenklemme für zahlreiche Anwendungen in der Gebäudeinstallation sowie im Maschinen- und Anlagenbau.
Die nur 6,2 mm breite Klemme wird auf einer TH35-Hutschiene montiert und überzeugt durch ihre kompakte Bauweise sowie die integrierte PE-Funktion. Dadurch eignet sie sich hervorragend für platzkritische Installationen.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 2005-7646
• GTIN/EAN: 4055143042260
• Produkttyp: Installations-Etagenklemme
• Ausführung: N/L/PE-Klemme
• Nennquerschnitt: 4 mm²
• Farbe: Grau
• Anschlusstechnik: Push-in CAGE CLAMP
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Anzahl der Potentiale: 3
• Mit PE-Funktion: Ja
• N-Funktion möglich: Ja
• Mit N-Trennschlitten: Nein
• Montageart: Hutschiene TH35
• Bemessungsstrom: 36 A
• Bemessungsspannung: 250 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 6 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1 bis 6 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 4 mm²
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: Ja
• Zolltarifnummer: 85369010
• Ursprungsland: China
MAẞE
• Breite: 6,2 mm
• Höhe: 123,9 mm
• Tiefe: 41,7 mm
EINSATZBEREICHE
• Gebäudeinstallation
• Installationsverteiler
• Unterverteilungen
• Schaltschrankbau
• Maschinenbau
• Anlagenbau
• Energieverteilungen
• Gewerbliche Elektroinstallationen
• Industrieinstallationen
• Automatisierungstechnik
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2005-7646 Installations-Etagenklemme überall dort, wo eine kompakte und übersichtliche Verdrahtung von N-, L- und PE-Leitern gefragt ist. Die Push-in CAGE CLAMP Technologie ermöglicht eine schnelle und sichere Installation bei gleichzeitig hoher Kontaktqualität. Durch die schmale Bauform und die integrierte PE-Funktion eignet sich die Klemme hervorragend für moderne Installations- und Verteilersysteme mit begrenztem Platzangebot.
