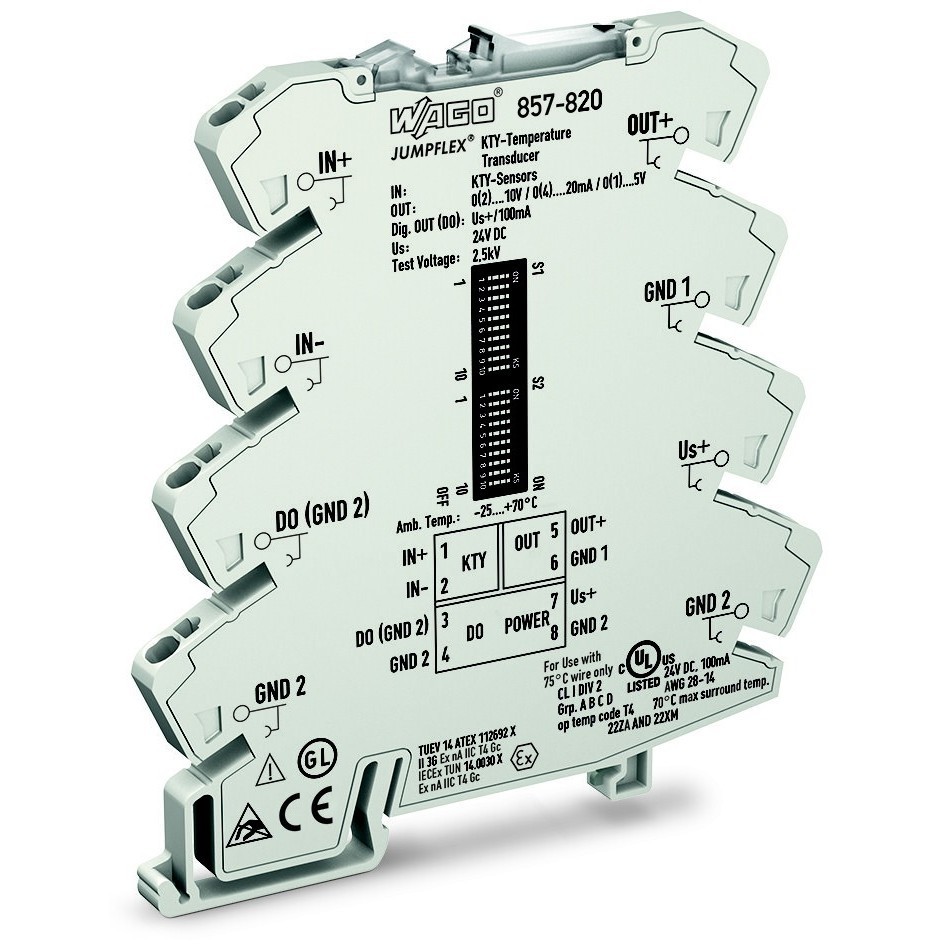

WAGO 857-820 Temperaturmessumformer für KTY-Sensoren
Der WAGO 857-820 ist ein kompakter Temperaturmessumformer zur Erfassung von KTY-Sensoren mit allen gängigen Kennlinien. Er wandelt das Temperatursignal ausgangsseitig in ein analoges Normsignal um und ermöglicht so eine einfache Integration in bestehende Steuerungs- und Automatisierungssysteme.
Die Konfiguration des Umformers erfolgt komfortabel per DIP-Schalter, wodurch eine schnelle und werkzeugarme Anpassung an die jeweilige Messaufgabe möglich ist. Der Umformer verfügt über eine kalibrierte Messbereichsumschaltung sowie ein zuschaltbares Clipping zur Begrenzung des analogen Normsignals auf die Messbereichsendwerte, was eine präzise und sichere Signalverarbeitung gewährleistet.
Ausgangsseitig stehen mehrere Signalvarianten zur Verfügung: Stromausgänge mit 0 bis 20 mA und 4 bis 20 mA sowie Spannungsausgänge mit 0 bis 5 V, 0 bis 10 V und 2 bis 10 V. Zusätzlich ist ein Schaltausgang integriert, wodurch sich der Umformer flexibel an unterschiedliche Anlagenanforderungen anpassen lässt.
Durch die galvanische 3-Wege-Trennung mit einer Prüfspannung von 2,5 kV wird eine hohe Betriebssicherheit sowie ein zuverlässiger Schutz der angeschlossenen Systeme gewährleistet. Die Versorgung erfolgt über eine Spannung von DC 24 V, das Gerät ist in lichtgrauer Ausführung mit einer schlanken Baubreite von 6 mm erhältlich.
Der Temperaturmessumformer ist für einen Umgebungstemperaturbereich von -25 bis +70 °C ausgelegt und erfüllt die Anforderungen an elektromagnetische Verträglichkeit (EMV). Mit integrierter Konfigurationsfunktion ist er einfach in Betrieb zu nehmen und bietet eine hohe Flexibilität für unterschiedlichste Messaufgaben.
Die WAGO 857-820 eignet sich ideal für Prozessautomatisierung, Maschinenbau, Anlagenbau sowie zahlreiche industrielle Anwendungen mit Anforderungen an eine präzise Temperaturerfassung mittels KTY-Sensoren.
TECHNISCHE DATEN
- Hersteller: WAGO GmbH & Co. KG
- Hersteller-Art.-Nr.: 857-820
- GTIN / EAN: 4050821053002
- Produkttyp: Temperaturmessumformer
- Sensortyp: KTY-Sensoren (alle gängigen Kennlinien)
- Versorgungsspannung: DC 24 V
- Baubreite: 6 mm
- Farbe: lichtgrau
- Konfiguration: DIP-Schalter
- Konfigurationsfunktion integriert: ja
- Kalibrierte Messbereichsumschaltung: ja
- Zuschaltbares Clipping: ja
- Galvanische 3-Wege-Trennung: ja (2,5 kV Prüfspannung)
- Analogausgang 0 mA ... 20 mA: ja
- Analogausgang 4 mA ... 20 mA: ja
- Analogausgang 0 V ... 2 V: nein
- Analogausgang 0 V ... 5 V: ja
- Analogausgang 0 V ... 10 V: ja
- Analogausgang 2 V ... 10 V: ja
- Mit Schaltausgang: ja
- Geeignet für Reiheneinbau: nein
- EMV-Ausführung: ja
- Umgebungstemperatur: -25 bis +70 °C
- Zolltarifnummer: 85437090
- Ursprungsland: Deutschland
MAẞE
EINSATZBEREICHE
- Prozessautomatisierung
- Maschinenbau
- Anlagenbau
- Temperaturmesstechnik
- Industrieautomation
- Gebäudeautomation
- Energie- und Versorgungstechnik
- Produktionsanlagen
- Mess- und Regeltechnik
- Dezentrale Signalerfassung
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen den WAGO 857-820 für alle Anwendungen, die eine präzise und flexible Temperaturerfassung mittels KTY-Sensoren erfordern. Die einfache Konfiguration per DIP-Schalter sowie die vielfältigen Ausgangssignale ermöglichen eine schnelle Anpassung an unterschiedliche Messaufgaben, während die galvanische 3-Wege-Trennung mit hoher Prüfspannung für zusätzliche Betriebssicherheit sorgt. Besonders die kompakte Baubreite und die kalibrierte Messbereichsumschaltung machen diesen Temperaturmessumformer zu einer zuverlässigen Wahl für die industrielle Mess- und Automatisierungstechnik.
