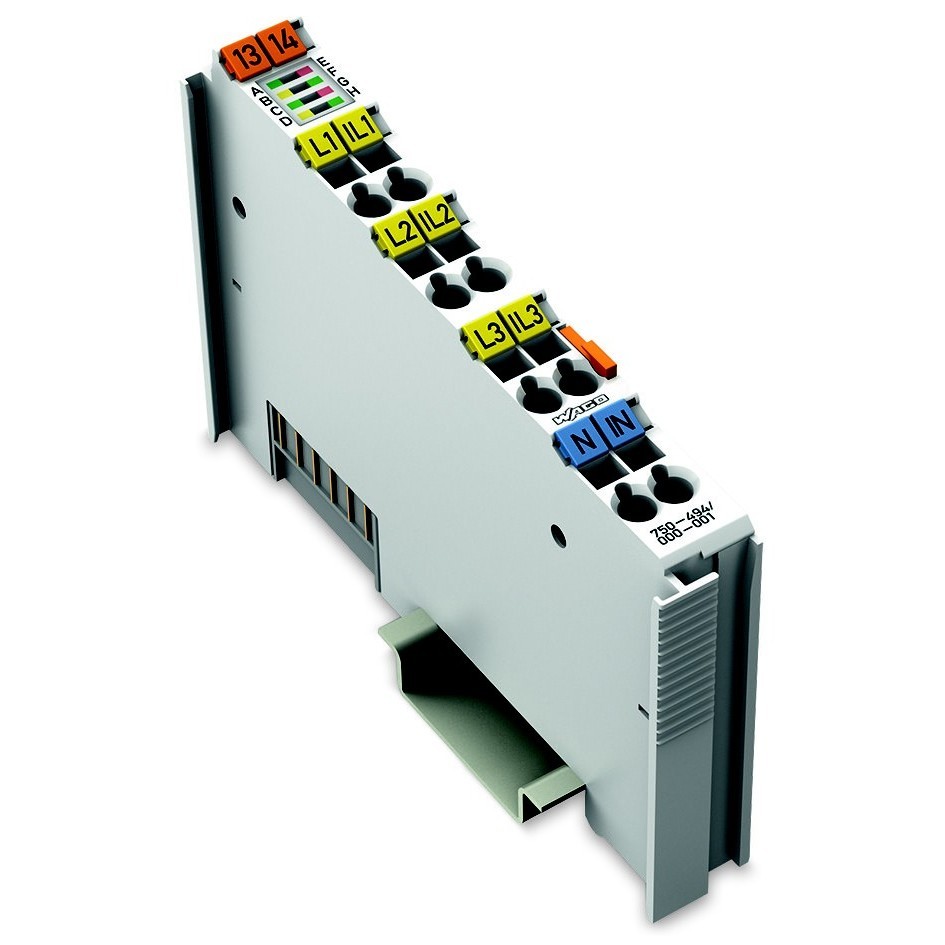

WAGO 750-494/000-001 3-Phasen-Leistungsmessklemme

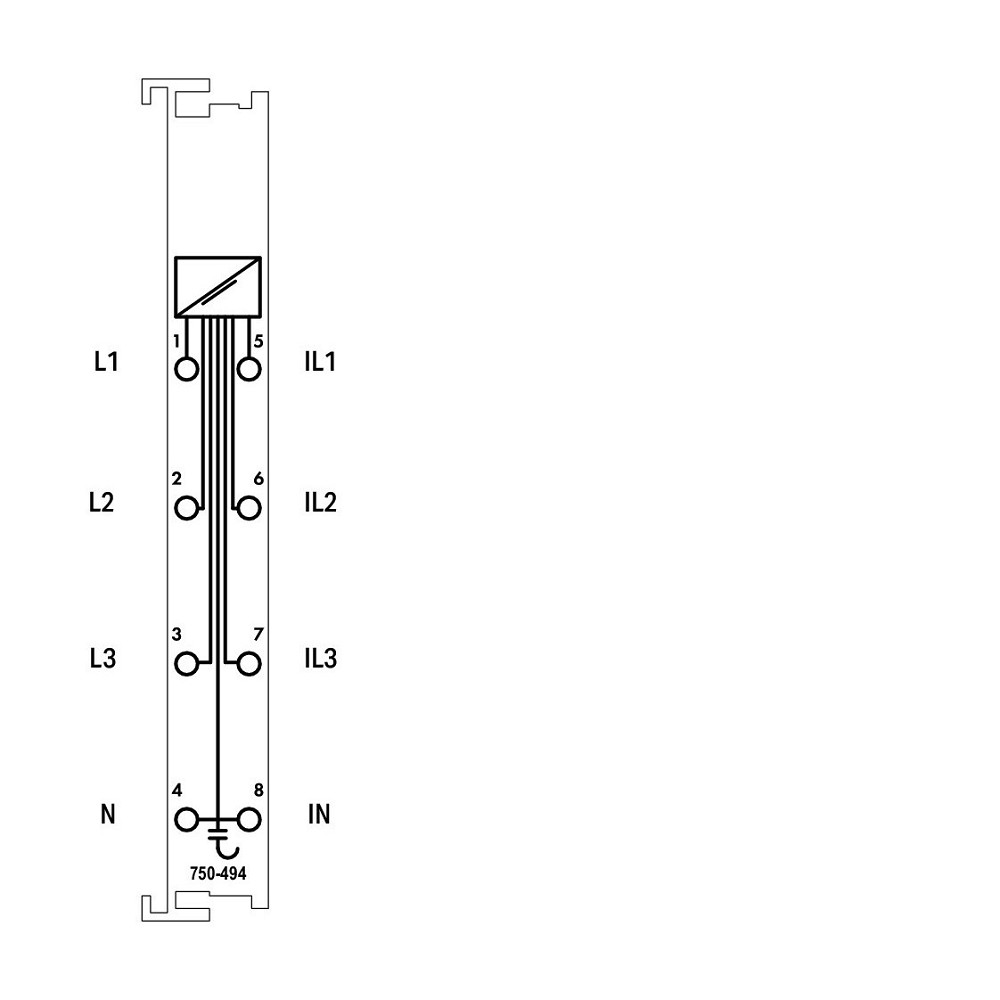

Das 3-Phasen-Leistungsmessmodul WAGO 750-494/000-001 ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes mit AC 480 V und 5 A. Die Spannungsmessung erfolgt über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N, während der Strom der drei Phasen über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN eingespeist wird.
Die integrierte Vorverarbeitung des Moduls stellt alle relevanten Messgrößen – darunter Blind-, Schein- und Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über-/Unterspannung und Über-/Unterstrom – direkt im Prozessabbild zur Verfügung. Dadurch wird auf der übergeordneten Steuerung keine hohe Rechenleistung benötigt. In Kombination mit der Oberschwingungsanalyse bis zur 41. Harmonischen lässt sich über den Feldbus eine umfassende Netzanalyse durchführen.
Anhand der gelieferten Messgrößen kann der Anlagenbetreiber die Versorgung eines Antriebs oder einer Maschine optimiert regeln und die Anlage vor Schäden oder Ausfällen schützen. Die 4-Quadranten-Anzeige gibt zusätzlich Aufschluss über die Art der Last (induktiv oder kapazitiv) sowie darüber, ob es sich um einen Energieverbraucher oder -erzeuger handelt.
Das Modul verfügt über 6 analoge Eingänge mit einer Auflösung von 24 Bit und wird über eine DC-Versorgungsspannung von 5 V betrieben. Der Anschluss erfolgt komfortabel über Federzuganschluss, die Montage ist auf Tragschiene vorgesehen. Ein Betrieb über einen separaten Buskoppler ist möglich, wodurch sich das Modul flexibel in bestehende Feldbussysteme integrieren lässt.
Dank der ATEX-Zulassung für Gas-Ex-Schutz Kat. 3G sowie Staub-Ex-Schutz Kat. 3D eignet sich die Leistungsmessklemme auch für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 und 22.
Die WAGO 750-494/000-001 eignet sich ideal für Energiemanagement, Antriebsüberwachung, Maschinenbau sowie zahlreiche Anwendungen der industriellen Netzanalyse und Energieerfassung.
TECHNISCHE DATEN
- Hersteller: WAGO GmbH & Co. KG
- Hersteller-Art.-Nr.: 750-494/000-001
- GTIN / EAN: 4050821548249
- Produkttyp: 3-Phasen-Leistungsmessklemme
- Systemkomponente: ja
- Versorgungsspannung bei AC 50 Hz: 277 V
- Versorgungsspannung bei AC 60 Hz: 277 V
- Versorgungsspannung bei DC: 5 V
- Spannungsart der Versorgungsspannung: DC
- Eingang, Strom: ja
- Eingang, Spannung: ja
- Eingangssignal konfigurierbar: nein
- Auflösung der Analogeingänge: 24 Bit
- Anzahl der analogen Eingänge: 6
- Analoge Eingänge konfigurierbar: nein
- Unterstützt Protokoll für sonstige Bussysteme: ja
- Feldbusanschluss über separaten Buskoppler möglich: ja
- Ausführung des elektrischen Anschlusses: Federzuganschluss
- Tragschienenmontage möglich: ja
- Wand-/Direktmontage möglich: nein
- Fronteinbau möglich: nein
- Rack-Montage möglich: nein
- Geeignet für Sicherheitsfunktionen: nein
- Schutzart (IP): IP20
- Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
- Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
- Zolltarifnummer: 85389099
- Ursprungsland: Deutschland
MAẞE
- Breite: 12 mm
- Höhe: 100 mm
- Tiefe: 67,8 mm
EINSATZBEREICHE
- Energiemanagement
- Netzanalyse
- Antriebsüberwachung
- Maschinenbau
- Anlagenbau
- Industrieautomation
- Energieverteilung
- Gebäudeautomation
- Dezentrale I/O-Systeme
- Ex-geschützte Bereiche (Zone 2/22)
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 750-494/000-001 für Anwender, die eine umfassende und präzise Netzanalyse in dreiphasigen Versorgungsnetzen benötigen. Die Vorverarbeitung sämtlicher Messgrößen direkt im Prozessabbild entlastet die Steuerung spürbar, während die Oberschwingungsanalyse bis zur 41. Harmonischen detaillierte Einblicke in die Netzqualität liefert. Besonders die ATEX-Zulassung macht dieses Modul zu einer flexiblen Lösung auch für explosionsgefährdete Anlagenbereiche.
