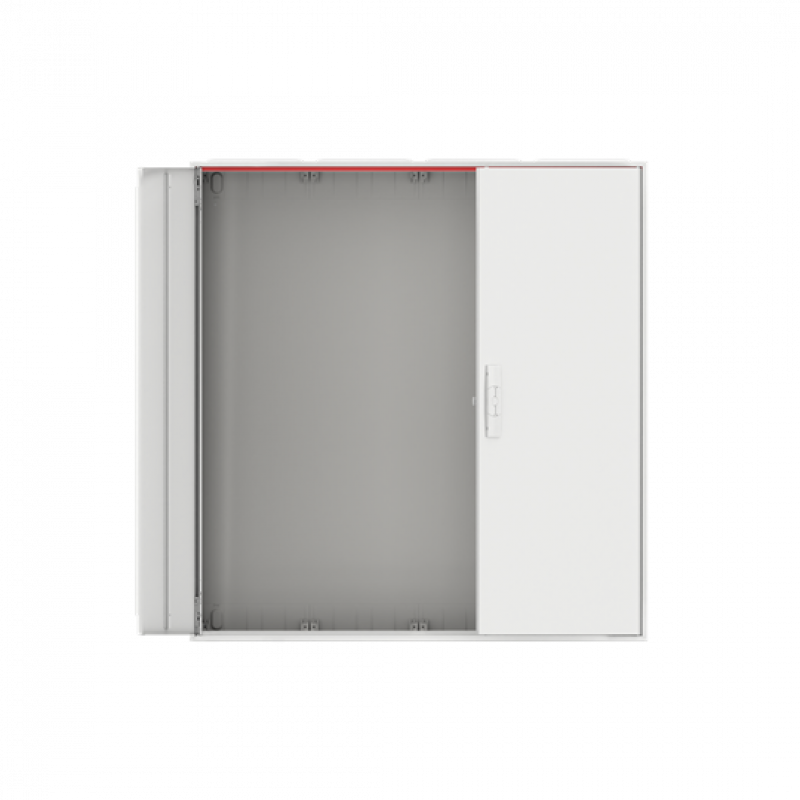

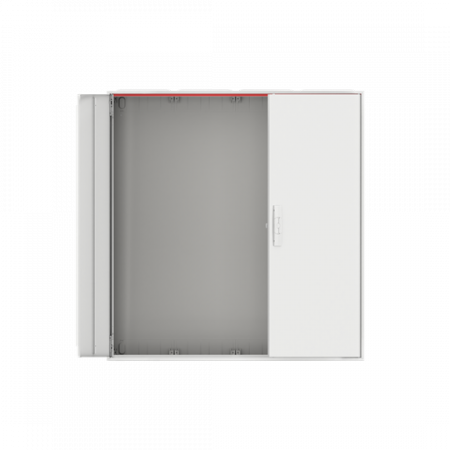

STRIEBEL & JOHN A47 ComfortLine Wandschrank leer 4-feldig 7-reihig IP44 Schutzklasse II 1100x1050x215mm
Der STRIEBEL & JOHN A47 aus der ComfortLine-A-Baureihe ist ein hochwertiges Wandschrank-Gehäuse für die individuelle Planung und Montage von Zähler- und Verteilereinrichtungen. Das Gehäuse wird ohne Innenausbau geliefert und bietet dadurch eine flexible Grundlage für die Ausstattung mit passenden Systemkomponenten.
Der Schrank verfügt über vier Feldbreiten und sieben Reihen und stellt insgesamt 336 Platzeinheiten zur Verfügung. Durch die vorbereitete Konstruktion können passende Zählerfelder, Verteilerfelder, Kombi-Sets oder CombiLine-Module integriert werden. Der Ausbau erfolgt entsprechend der jeweiligen Installationsanforderungen.
Das Stahlblechgehäuse ist in Weiß RAL 9016 pulverbeschichtet. Mit Schutzart IP44 und Schutzklasse II ist der Wandschrank für unterschiedliche Installationsumgebungen im Innenbereich geeignet. Die Konstruktion ist sowohl für die Aufputz- als auch für die Unterputz- und teilversenkte Montage ausgelegt.
Für die Leitungseinführung stehen verschiedene Möglichkeiten zur Verfügung. Im oberen Bereich ist je Feldbreite ein Membranflansch vorgesehen. Zusätzlich bestehen seitliche Möglichkeiten zur Leitungsführung. Die Türen lassen sich bis zu 120° öffnen und können bei Bedarf ausgehängt sowie über die Türscharniere angepasst werden.
TECHNISCHE DATEN
| Hersteller | STRIEBEL & JOHN |
| Baureihe | ComfortLine A |
| Typ | A47 |
| Hersteller-Artikelnummer | 2CPX052033R9999 |
| Ausführung | Wandschrank, leer |
| Innenausbau | Ohne Innenausbau |
| Feldbreite | 4 Felder |
| Anzahl Reihen | 7 |
| Platzeinheiten | 336 |
| Nennstrom | 250 A |
| Schutzklasse | II, schutzisoliert |
| Schutzart | IP44 |
| Stoßfestigkeit | IK07 |
| Werkstoff | Stahlblech |
| Oberfläche | Pulverbeschichtet |
| Farbe | Weiß, RAL 9016 |
| Tragschiene | Nein |
| Klappdeckel | Nein |
ABMESSUNGEN
| Höhe | 1100 mm |
| Breite | 1050 mm |
| Tiefe | 215 mm |
| Einbautiefe | 190,1 mm |
| Türöffnungswinkel | 120° |
MONTAGE & AUSBAU
- Für Aufputzmontage geeignet
- Für Unterputzmontage geeignet
- Für teilversenkte Montage geeignet
- 4 Feldbreiten und 7 Reihen
- 336 Platzeinheiten für den individuellen Ausbau
- Vorbereitet für die Aufnahme passender Zähler- und Verteilerfelder
- Geeignet für Kombi-Sets und CombiLine-Module
- Montage auf einem passenden EDF-Montagegerüst möglich
- Ohne werkseitigen Innenausbau
LEITUNGSEINFÜHRUNG & GEHÄUSE
- Membranflansch im oberen Anschlussbereich
- Seitliche Möglichkeiten zur Kabeleinführung und Leitungsführung
- Verschiedene Anschlussmöglichkeiten für eine flexible Installation
- Stabiles Stahlblechgehäuse
- Pulverbeschichtung in RAL 9016
- Schutzart IP44
- Schutzklasse II
- IK07 für erhöhte mechanische Widerstandsfähigkeit
EINSATZBEREICHE
- Zähleranlagen im Wohnungsbau
- Verteileranlagen in Wohngebäuden
- Elektrische Installationen in Zweckgebäuden
- Installationen in Gewerbeobjekten
- Individuell geplante Zähler- und Verteileranlagen
- Innenbereiche von Wohn-, Zweck- und Industriegebäuden
BESONDERE FUNKTIONEN
- Leer-Gehäuse für einen individuellen Innenausbau
- 4-feldrige Ausführung mit 7 Reihen
- 336 Platzeinheiten
- Schutzisolierte Ausführung der Schutzklasse II
- Schutzart IP44
- Tür mit einem Öffnungswinkel von bis zu 120°
- Türen bei Bedarf aushängbar
- Stufenlos einstellbare Türscharniere
- Flexible Leitungszuführung von oben und seitlich
- Individueller Ausbau mit Systemkomponenten der ComfortLine-Baureihe
HINWEISE
Der Wandschrank wird als leeres Gehäuse ohne Innenausbau geliefert. Zählerfelder, Verteilerfelder, Kombi-Sets, CombiLine-Module und weitere Einbaukomponenten sind entsprechend der geplanten Anlage separat auszuwählen.
Die konkrete Bestückung und der elektrische Ausbau müssen entsprechend den geltenden Installationsvorschriften sowie den Anforderungen des jeweiligen Netzbetreibers geplant und ausgeführt werden.
Bei der Montage sind die vorgesehenen Montagearten und die technischen Vorgaben des Herstellers zu beachten. Die elektrische Installation darf ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der STRIEBEL & JOHN A47 ist eine flexible Basis für größere Zähler- und Verteilereinrichtungen, bei denen der Innenausbau individuell an die jeweilige Anlage angepasst werden soll. Mit vier Feldbreiten, sieben Reihen und 336 Platzeinheiten bietet der Wandschrank umfangreiche Möglichkeiten für die Integration geeigneter Systemkomponenten.
Die Kombination aus stabilem Stahlblechgehäuse, Schutzklasse II, IP44 und IK07 macht den A47 zu einer robusten Lösung für professionelle Installationen. Besonders praktisch sind die verschiedenen Möglichkeiten zur Leitungszuführung sowie die flexible Türgestaltung mit einem Öffnungswinkel von bis zu 120°.
Durch die Möglichkeit zur Aufputz-, Unterputz- und teilversenkten Montage kann der Wandschrank an unterschiedliche bauliche Situationen angepasst werden. Für individuell geplante Zähler- und Verteileranlagen innerhalb der ComfortLine-A-Systemwelt stellt das leere Gehäuse eine vielseitig ausbaubare Grundlage dar.
