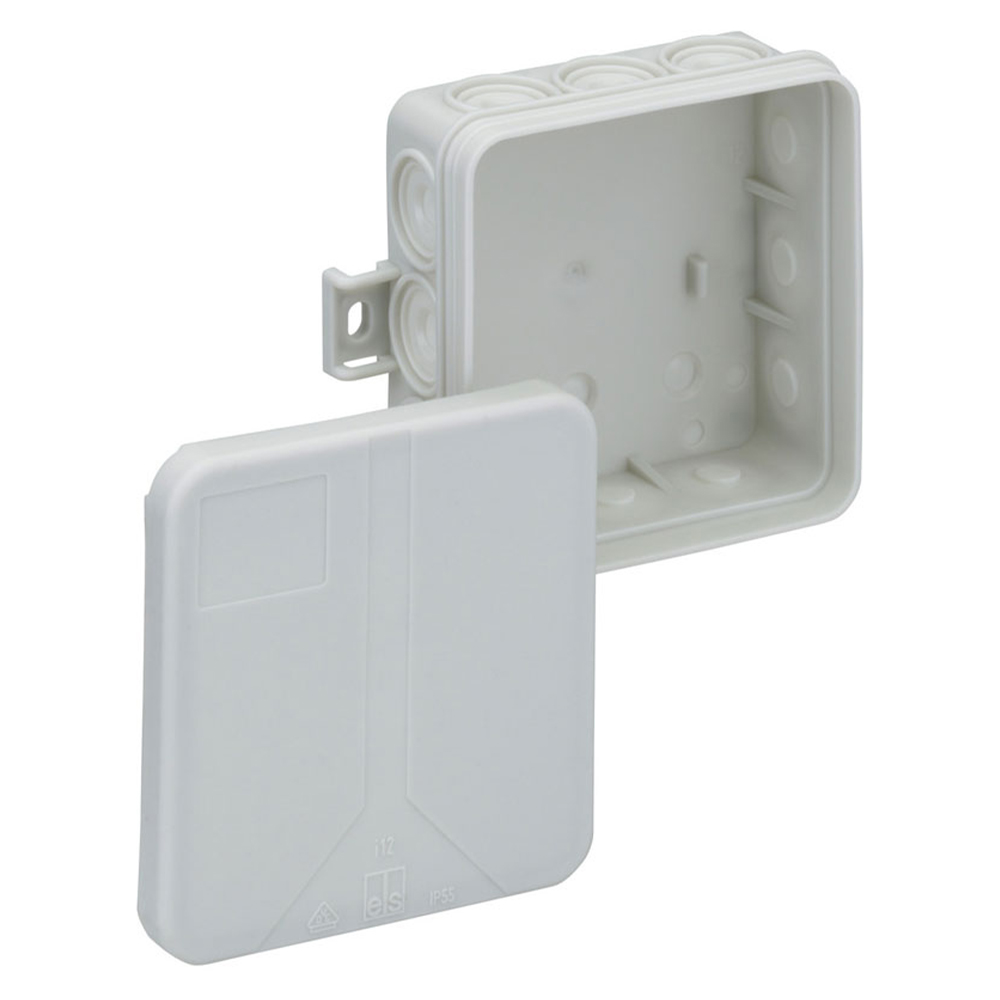

Spelsberg Abzweigdose i 12-L 33291201 – kompakte Verbindungsdose für die Elektroinstallation
Die Spelsberg i 12-L 33291201 ist eine quadratische Abzweig- und Verbindungsdose für die fachgerechte Elektroinstallation. Mit der Schutzart IP55, 12 Kabeleinführungen und einer Bemessungsisolationsspannung von 400 V eignet sie sich für vielseitige Standardinstallationen im Innenbereich.
Die Dose ist für Leiterquerschnitte bis 2,5 mm² ausgelegt und besitzt selbstdichtende Einführungsmembranen. Dadurch lassen sich Kabel und Leitungen komfortabel und geschützt in die Dose einführen.
Robuste Bauweise für die Installation
Das Gehäuse besteht aus Kunststoff und ist halogenfrei ausgeführt. Die außenliegenden Befestigungsstellen ermöglichen eine unkomplizierte Wand- oder Deckenmontage. Der aufrastbare Deckel sorgt für eine schnelle und praktische Handhabung bei Installation und Wartung.
Technische Daten – Allgemein
| Hersteller | Spelsberg |
| Hersteller-Artikelnummer | 33291201 |
| Typ | i 12-L |
| Produktart | Abzweig- und Verbindungsdose |
| Ausführung | leer, ohne Klemmen |
| Form | quadratisch |
| Farbe | Grau |
| RAL-Farbe | ähnlich RAL 7035 |
| Schutzart | IP55 |
| Montageart | Wand-/Deckenmontage |
Technische Daten – Elektrik & Schutz
| Max. Leiterquerschnitt | 2,5 mm² |
| Bemessungsisolationsspannung Ui | 400 V AC |
| Schutzklasse | II |
| Schlagfestigkeit | IK07 |
| Klemmen | Nicht enthalten |
| Anzahl Einführungen | 12 |
| Dichtbereich | 8,2–12,5 mm |
| Einführungen | Selbstdichtende Membrane |
| Halogenfrei | Ja |
| UV-beständig | Nein |
Technische Daten – Material & Abmessungen
| Material Unterteil | Polyethylen |
| Material Oberteil | Polypropylen |
| Länge | 85 mm |
| Breite | 85 mm |
| Höhe / Tiefe | 37 mm |
| Gewicht | ca. 0,044 kg |
Montage und Einsatz
Die Spelsberg i 12-L 33291201 ist für die Wand- und Deckenmontage vorgesehen. Die außenliegenden Befestigungsstellen erleichtern die Montage des Gehäuses. Durch die zwölf Leitungseinführungen können verschiedene Installationssituationen flexibel umgesetzt werden.
Die Abzweigdose ist für Standardinstallationen im Innenbereich geeignet. Sie wird leer geliefert, sodass passende Einzelklemmen entsprechend der jeweiligen Installation eingesetzt werden können.
Besonderheiten
| Montage im Erdreich | Nein |
| Witterungsbeständig | Nein |
| Deckelbefestigung | Aufrastend |
| Anreihbar | Nein |
| Vergießbar | Ja |
| Vergussmasse enthalten | Nein |
Expertenbewertung
Die Spelsberg i 12-L 33291201 ist eine kompakte und vielseitig einsetzbare Abzweigdose für klassische Elektroinstallationen. Die Kombination aus IP55, 12 Leitungseinführungen, 400 V Bemessungsisolationsspannung und der halogenfreien Ausführung macht sie zu einer praktischen Lösung für geschützte Installationsbereiche im Innenbereich.
Hinweis: Die Abzweigdose wird ohne Klemmen geliefert. Die Auswahl und Montage geeigneter Verbindungsklemmen muss entsprechend dem verwendeten Leitungstyp und der jeweiligen Installation erfolgen.
