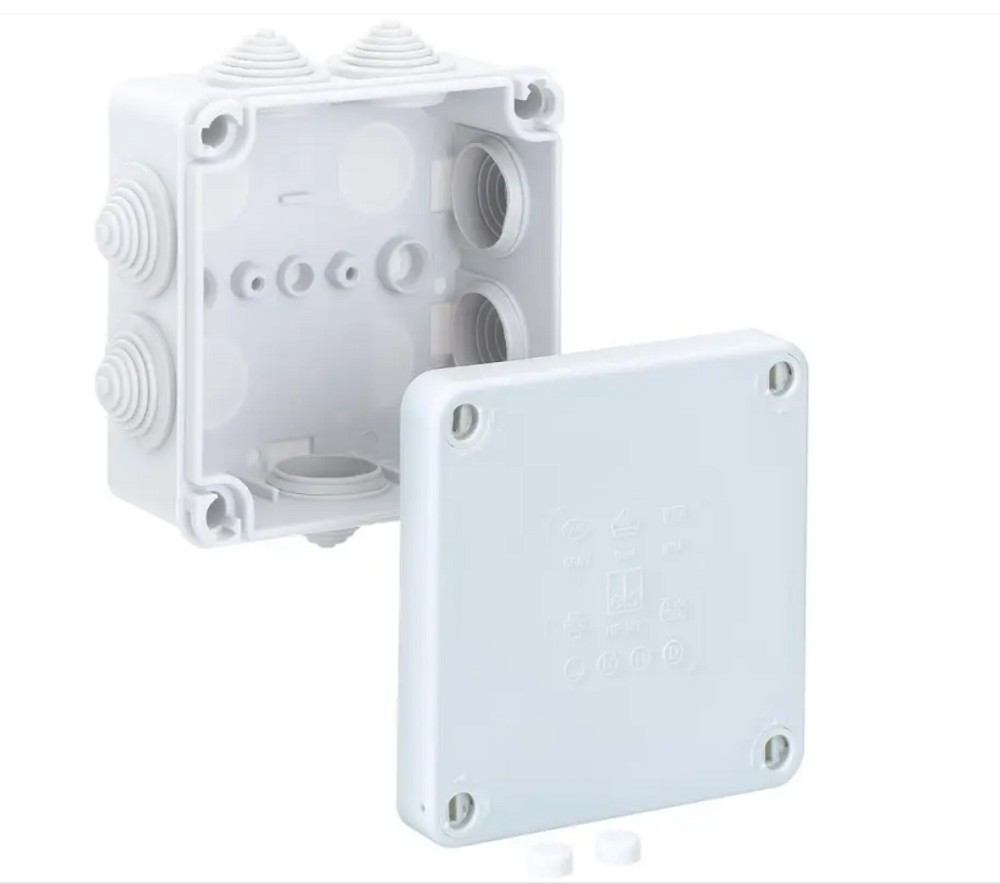

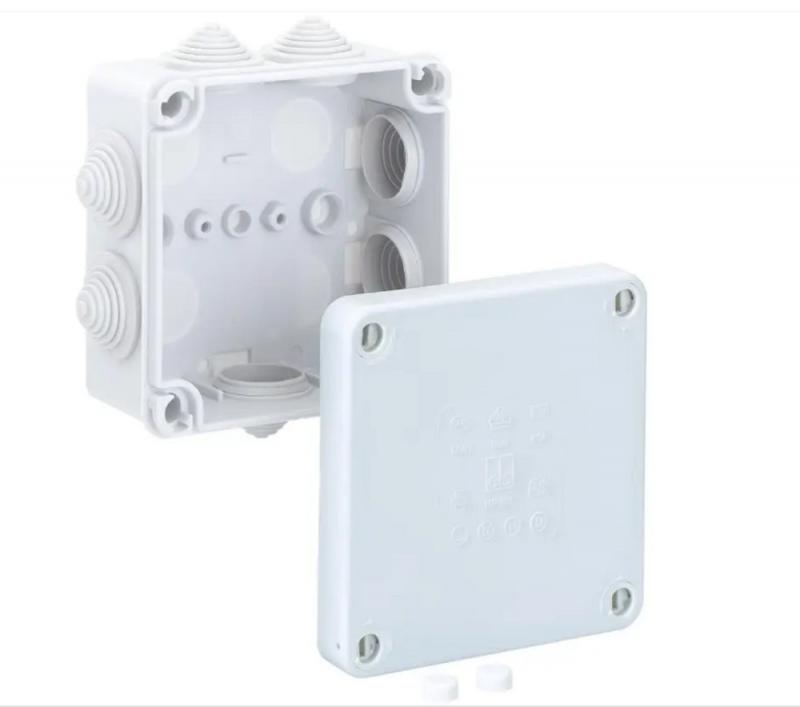

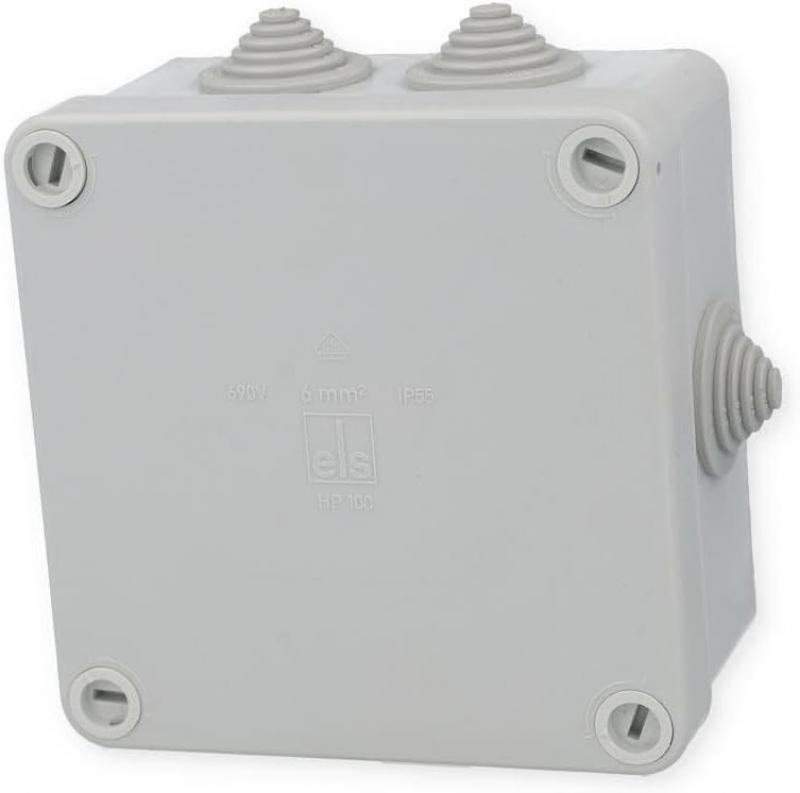

Spelsberg HP 100-L Verbindungsdose – sichere Verbindungslösung für Elektroinstallationen
Die Spelsberg 32690001 HP 100-L Verbindungsdose ist eine hochwertige Kunststoff-Verbindungsdose für professionelle Elektroinstallationen. Sie wurde speziell für den Einsatz in Standardinstallationen entwickelt und bietet durch ihre robuste Bauweise sowie die Schutzart IP55 zuverlässigen Schutz gegen Staub und Strahlwasser.
Mit einer Größe von 113 x 113 x 58 mm bietet die quadratische Dose ausreichend Platz für elektrische Verbindungen und Leitungsführungen. Die Ausführung erfolgt ohne Klemmen, wodurch die Dose flexibel mit verschiedenen Verbindungsklemmen ausgestattet werden kann.
Die integrierten Stufennippel für M20/M25-Kabeleinführungen ermöglichen eine einfache und sichere Installation. Insgesamt stehen 11 Einführungen zur Verfügung, davon 4 rückseitig und 7 seitlich. Die abschneidbaren Stufenmembranen gewährleisten eine schnelle Anpassung an unterschiedliche Kabeldurchmesser.
Die Verbindungsdose ist nach DIN EN 60670-1/-22 (VDE 0606-1/-22) zertifiziert und für eine Bemessungsisolationsspannung von 690 V AC ausgelegt. Durch den widerstandsfähigen Kunststoff eignet sie sich für vielseitige Anwendungen im Innenbereich sowie geschützte Außenbereiche.
Der geschraubte Deckel sorgt für eine sichere Befestigung und ermöglicht eine einfache Wartung. Zusätzlich ist die Dose plombierbar und witterungsbeständig ausgeführt.
Technische Daten
Allgemeine Daten
• Hersteller: Spelsberg
• Artikelnummer: 32690001
• Herstellerbezeichnung: HP 100-L
• EAN: 4013902020195
• Produktart: Verbindungsdose / Verbindungskasten
• Ausführung: Verbindungskasten
• Farbe: Grau
• Form: Quadratisch
• Material: Kunststoff
• Oberfläche: Unbehandelt
• Bestückung: Ohne Klemmen
• Deckelbefestigung: Geschraubt
• Plombierbar: Ja
Elektrische Daten
• Bemessungsisolationsspannung Ui: 690 V AC
• Nennquerschnitt: 6 mm²
• Maximaler Leiterquerschnitt: 10 mm²
• Funktionserhalt: Ohne
• Zertifizierung: VDE nach DIN EN 60670-1/-22 (VDE 0606-1/-22)
Bauform und Abmessungen
• Breite: 113 mm
• Länge: 113 mm
• Tiefe: 58 mm
• Form: Quadratisch
• Montageart: Wand-/Deckenmontage
• Anzahl der Einführungen: 11
• Einführung von hinten: Ja
• Für Rohrdurchmesser: 20 mm
• Gehäusedurchführung: Stufenmembran abschneidbar
Schutz und Einsatzbedingungen
• Schutzart: IP55
• Witterungsbeständig: Ja
• Einsatztemperatur: -25 °C bis +40 °C
• Montage im Erdreich: Nein
• Montage unter Wasser: Nein
• Halogenfrei: Nein
• Explosionsgeprüfte Ausführung: Nein
• Für Ex-Zone Gas: Ohne
• Für Ex-Zone Staub: Ohne
Ausstattung
• Spelsberg HP 100-L Verbindungsdose
• Robustes Kunststoffgehäuse
• Schutzart IP55
• 11 flexible Kabeleinführungen
• M20/M25 Stufennippel
• Innenliegende Befestigungsstellen
• Geschraubter Deckel
• Plombierbare Ausführung
• Lieferung ohne Klemmen
Einsatzbereiche
• Elektroinstallationen im Innenbereich
• Verbindungs- und Abzweigstellen
• Gebäudetechnik
• Industrieinstallationen
• Werkstätten und Nebenräume
• Installationen mit erhöhtem Schutzbedarf
• Standardinstallationen in Wohn- und Zweckgebäuden
Vorteile der Spelsberg HP 100-L Verbindungsdose
• Hohe Schutzart IP55 gegen Staub und Strahlwasser
• Flexible Nutzung durch Lieferung ohne Klemmen
• Geeignet für Leiterquerschnitte bis 10 mm²
• Hohe Spannungsfestigkeit bis 690 V AC
• Schnelle Montage durch Stufennippel M20/M25
• 11 variable Kabeleinführungen für flexible Installation
• Robustes Kunststoffgehäuse für langlebigen Einsatz
• Zertifizierte Qualität nach VDE-Normen
• Witterungsbeständig und vielseitig einsetzbar
Expertenbewertung
Die Spelsberg HP 100-L Verbindungsdose ist eine zuverlässige Lösung für professionelle Elektroinstallationen, bei denen Sicherheit, Flexibilität und einfache Montage gefragt sind. Die robuste Kunststoffausführung, die Schutzart IP55 und die vielseitigen Kabeleinführungen machen sie zu einer universell einsetzbaren Dose für zahlreiche Installationsbereiche.
Besonders praktisch ist die Lieferung ohne Klemmen, wodurch Installateure die passende Verbindungstechnik individuell auswählen können. Dank der hohen Bemessungsisolationsspannung von 690 V und der VDE-Zertifizierung erfüllt die Spelsberg HP 100-L die Anforderungen moderner Elektroinstallationen und bietet eine langlebige sowie sichere Verbindungslösung.
