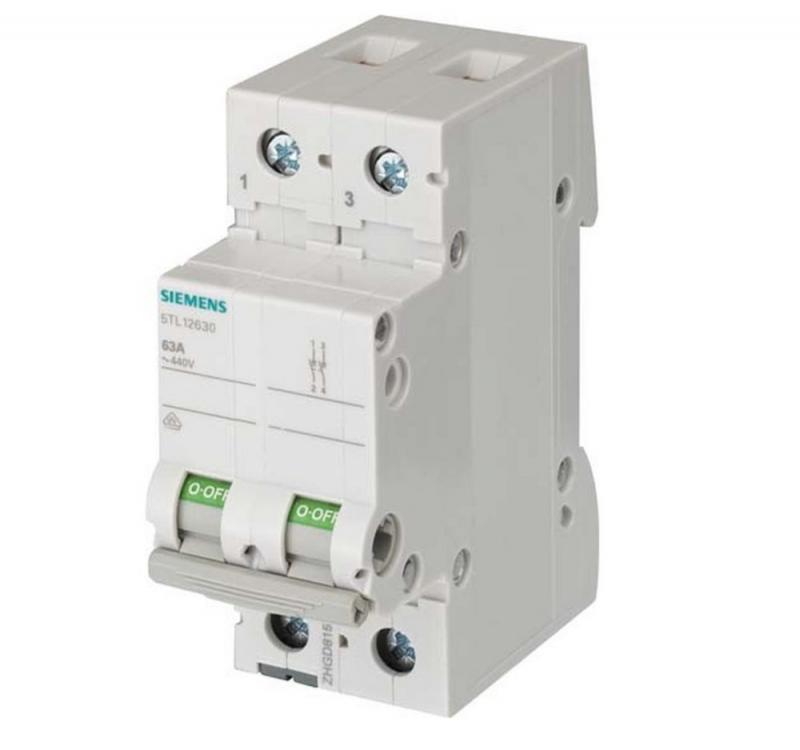

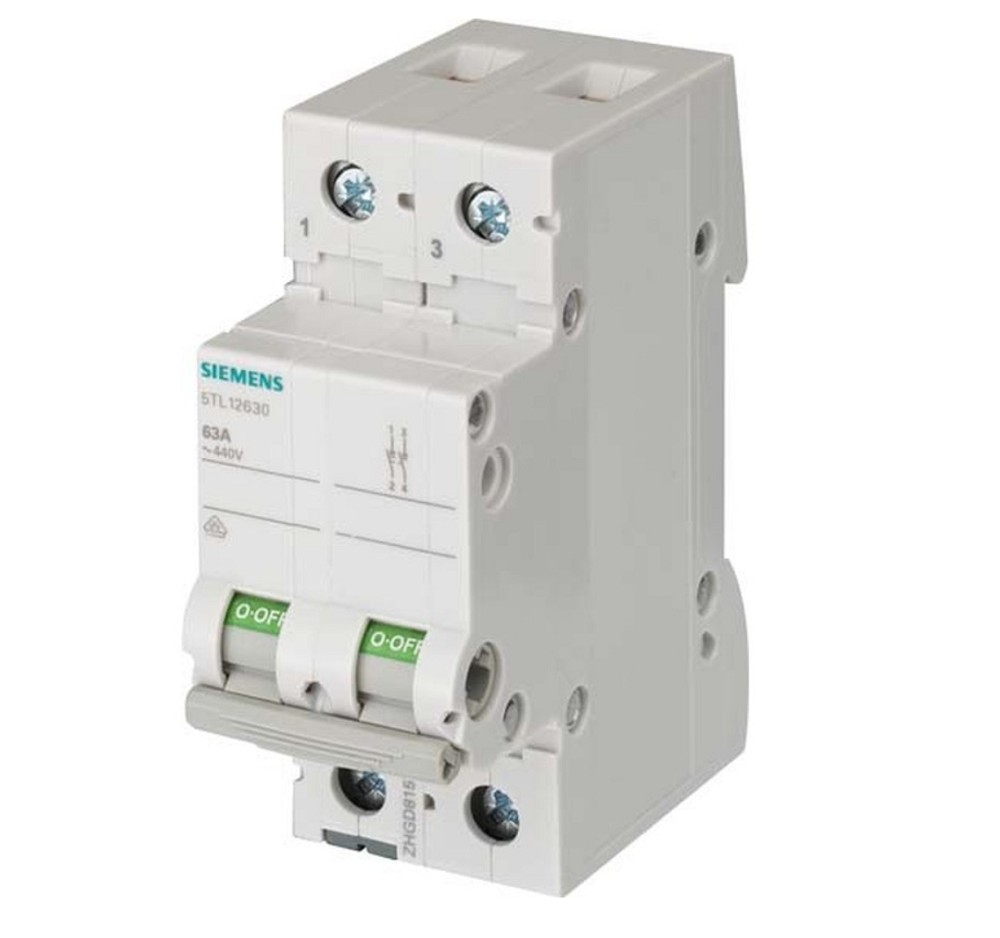

Siemens SENTRON 5TL12630 Lasttrennschalter – sichere Trennung und Steuerung elektrischer Anlagen
Der Siemens SENTRON Lasttrennschalter 5TL12630 ist ein hochwertiges Schaltgerät für das sichere Ein- und Ausschalten sowie Trennen elektrischer Stromkreise. Er eignet sich für Anwendungen in Wohngebäuden, Zweckbau und industriellen Anlagen und ermöglicht eine zuverlässige Bedienung elektrischer Verbraucher.
Mit einem Bemessungsstrom von 63 A und einer Bemessungsspannung von 440 V AC bietet der 2-polige Ein-Aus-Schalter eine leistungsfähige Lösung für zahlreiche Schaltaufgaben. Er kann als Lasttrennschalter nach EN 60947-1 sowie als Hauptschalter zum Trennen und Freischalten von Anlagen gemäß EN 60204-1 eingesetzt werden.
Die kompakte Bauweise ermöglicht eine einfache Integration in Verteileranlagen. Durch das moderne Design lässt sich der 5TL1 Ein-Aus-Schalter optisch optimal mit Siemens FI-Schutzschaltern und Leitungsschutzschaltern kombinieren.
Die komfortable Schieber-Hand-Betätigung ermöglicht ein werkzeugloses Lösen von der Hutschiene beziehungsweise aus dem Sammelschienenverbund. Die klar erkennbare Schaltstellungsanzeige sorgt für eine sichere Bedienung und erhöht die Betriebssicherheit.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5TL1
• Typ: 5TL12630
• Hersteller-Art.-Nr.: 5TL12630
• EAN: 4001869468877
• Produktart: Lasttrennschalter / Ein-Aus-Schalter
• Zolltarifnummer: 85365080
• Ursprungsland: China
Elektrische Daten
• Schaltfunktion: Ausschalter
• Bemessungsstrom: 63 A
• Bemessungsspannung: 440 V
• Mindest-Bemessungsspannung: 440 V
• Spannungsart: AC
• Bemessungsabschaltvermögen: 0,196 kA
• Kurzschlussfestigkeit Icw: 10 kA
Polzahl und Kontaktierung
• Polzahl: 2
• Anzahl Kontakte als Schließer: 2
• Ausführung: 2-polig
Montage und Abmessungen
• Montageart: DIN-Hutschiene
• Breite: 2 Teilungseinheiten
• Einbautiefe: 70 mm
• Werkzeugloses Lösen über Schieber-Hand-Betätigung möglich
Ausstattung
• Siemens SENTRON Ein-Aus-Schalter 5TL1
• Einsatz als Lasttrennschalter möglich
• Einsatz als Hauptschalter möglich
• Klare Schaltstellungsanzeige
• Berührungs- und Umgreifschutz integriert
• Kompatibles Design zu Siemens Schutzgeräten
• Keine Signallampe integriert
Schutz und Sicherheit
• Schutzart: Sonstige
• Zwangstrennung nach DIN VDE 0113: Nein
• Geeignet zum sicheren Trennen und Freischalten elektrischer Anlagen
• Entspricht EN 60947-1
• Einsetzbar nach EN 60204-1 als Hauptschalter
Einsatzbereiche
• Elektrische Verteilungen
• Beleuchtungsanlagen
• Motorsteuerungen
• Industrielle Anlagen
• Gewerbegebäude
• Energieverteilungen
• Schaltschrankbau
• Haupt- und Wartungsschalter
Vorteile des Siemens SENTRON 5TL12630
• Hoher Bemessungsstrom von 63 A
• Sichere Trennung elektrischer Stromkreise
• Als Lasttrennschalter und Hauptschalter einsetzbar
• 2-polige Ausführung für vielseitige Anwendungen
• Einfache Montage auf DIN-Hutschiene
• Werkzeugloses Lösen aus dem Schienenverbund
• Klare Anzeige der Schaltstellung
• Hohe Betriebssicherheit durch Siemens Qualität
• Optimale Integration in SENTRON Schutzsysteme
Expertenbewertung
Der Siemens SENTRON 5TL12630 ist ein zuverlässiger Lasttrennschalter für professionelle Elektroinstallationen. Durch seine hohe Belastbarkeit von 63 A, die 2-polige Ausführung und die Zulassung als Lasttrenn- und Hauptschalter bietet er eine flexible Lösung für zahlreiche Schalt- und Trennaufgaben.
Die einfache Hutschienenmontage, die sichere Bedienung und die Integration in das Siemens SENTRON System machen diesen Ein-Aus-Schalter zu einer idealen Komponente für Gewerbe, Industrie und moderne Energieverteilungen.
