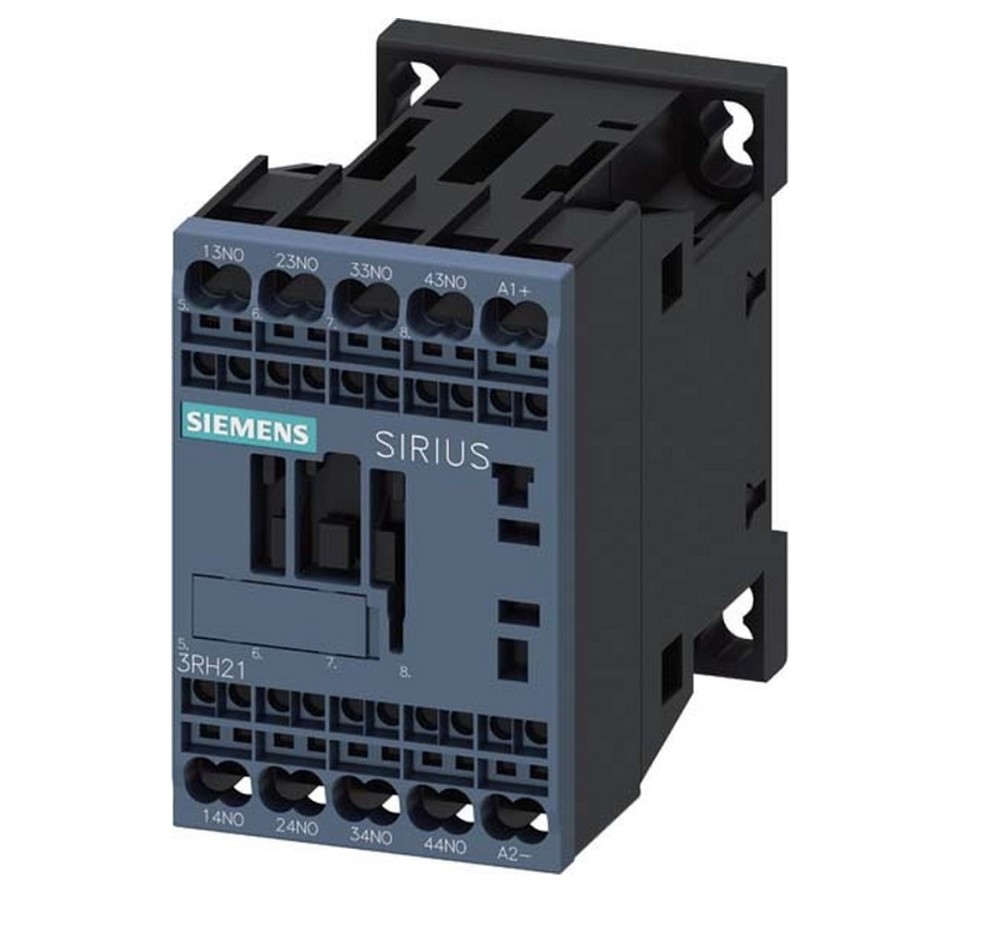

Siemens SIRIUS 3RH2140-2KB40 Koppelhilfsschütz – effiziente Signalverarbeitung für industrielle Steuerungen
Das Siemens SIRIUS Koppelhilfsschütz 3RH2140-2KB40 wurde speziell für das sichere Schalten und Verstärken von Steuersignalen in industriellen Steuerstromkreisen entwickelt. Es ermöglicht die direkte Verbindung zwischen elektronischen Steuerungen wie SPS-Systemen und elektrischen Schaltkreisen und sorgt für eine zuverlässige Signalübertragung.
Mit vier Schließerkontakten bietet das Koppelhilfsschütz umfangreiche Möglichkeiten zur Ausgangsvervielfachung. Dadurch können mehrere Hilfsstromkreise gleichzeitig geschaltet und unterschiedliche Steuerungsaufgaben effizient umgesetzt werden.
Die DC-24-V-Betätigung macht das Gerät besonders geeignet für moderne Automatisierungssysteme. Die integrierte Suppressordiode schützt empfindliche elektronische Steuerungsausgänge vor Spannungsspitzen beim Abschalten der Spule und erhöht die Betriebssicherheit der Anlage.
Die Federzuganschlusstechnik ermöglicht eine schnelle, werkzeuglose und vibrationssichere Verdrahtung. Durch normgerechte Anschlussbezeichnungen wird die Installation im Schaltschrank erleichtert und die Montagezeit reduziert.
Das Koppelhilfsschütz gehört zur Siemens SIRIUS 3RH2-Baureihe und ist Bestandteil des modularen SIRIUS Systembaukastens. Zubehör der Siemens SIRIUS 3RT2-Schütze für die Baugrößen S00 bis S3 kann ebenfalls verwendet werden. Dank internationaler Zulassungen wie IEC und UL/CSA ist das Gerät für den weltweiten Einsatz geeignet.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SIRIUS 3RH2
• Typ: 3RH2140-2KB40
• Hersteller-Art.-Nr.: 3RH21402KB40
• EAN: 4011209847118
• Produktart: Koppelhilfsschütz
• Baugröße: S00
• Zolltarifnummer: 85364190
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungssteuerspeisespannung AC 50 Hz: 0 V
• Bemessungssteuerspeisespannung AC 60 Hz: 0 V
• Bemessungssteuerspeisespannung DC: 24 V
• Spannungsart zur Betätigung: DC
• Spannungsbereich: 0,7 ... 1,25 x Us
• Bemessungsbetriebsstrom Ie bei 400 V: 3 A
• Integrierte Suppressordiode: Ja
Kontakte
• Anzahl Hilfskontakte als Schließer: 4
• Kontaktbestückung: 4S
• Ausgangsvervielfachung möglich
• Geeignet zum gleichzeitigen Schalten mehrerer Hilfsstromkreise
• Hohe Kontaktzuverlässigkeit
Anschluss
• Anschlussart Hilfsstromkreis: Federzuganschluss
• Werkzeuglose Anschlusstechnik
• Schnelle und sichere Verdrahtung
• Vibrationssichere Verbindung
• Normgerechte Anschlussbezeichnungen
Ausstattung
• Koppelhilfsschütz für SPS-Ausgänge
• Integrierte Suppressordiode
• Baugröße S00
• Klimafeste Ausführung
• Keine LED-Anzeige
• Keine Schnittstelle vorhanden
• Nicht für Handbedienung geeignet
• Kompatibel mit Siemens SIRIUS Systembaukasten
• Zubehör der 3RT2-Schütze verwendbar
Montage
• Geeignet für Schaltschrankmontage
• Platzsparende Installation
• Einsatz in industriellen Steuerungsanlagen
• Erweiterbar mit SIRIUS Zubehör
Einsatzbereiche
• Automatisierungstechnik
• Maschinenbau
• Schaltschrankbau
• SPS-Steuerungen
• Industrieanlagen
• Fördertechnik
• Steuerstromkreise
• Signalverstärkung und Signaltrennung
• Produktionsanlagen
• Gebäudetechnik
Vorteile des Siemens SIRIUS 3RH2140-2KB40
• Zuverlässige Kopplung zwischen SPS und Steuerstromkreisen
• DC-24-V-Ansteuerung für moderne Automatisierungssysteme
• Vier Schließerkontakte für flexible Schaltaufgaben
• Integrierte Suppressordiode zum Schutz elektronischer Ausgänge
• Schnelle Verdrahtung durch Federzuganschlüsse
• Platzsparende Baugröße S00
• Hohe Kontaktzuverlässigkeit für industrielle Anwendungen
• Bestandteil des modularen Siemens SIRIUS Systembaukastens
• Weltweit einsetzbar durch internationale Zulassungen
• Ideal für professionelle Schaltschranklösungen
Expertenbewertung
Das Siemens SIRIUS 3RH2140-2KB40 ist ein leistungsfähiges Koppelhilfsschütz für anspruchsvolle Automatisierungs- und Steuerungsaufgaben. Die Kombination aus vier Schließerkontakten, DC-24-V-Ansteuerung, integrierter Suppressordiode und moderner Federzugtechnik bietet eine zuverlässige Lösung für die Signalverarbeitung in industriellen Anlagen.
Durch die kompakte Bauform S00, die einfache Integration in den Siemens SIRIUS Systembaukasten und die hohe Kontaktzuverlässigkeit eignet sich das 3RH2140-2KB40 besonders für professionelle Steuerungs- und Schaltschrankanwendungen.
