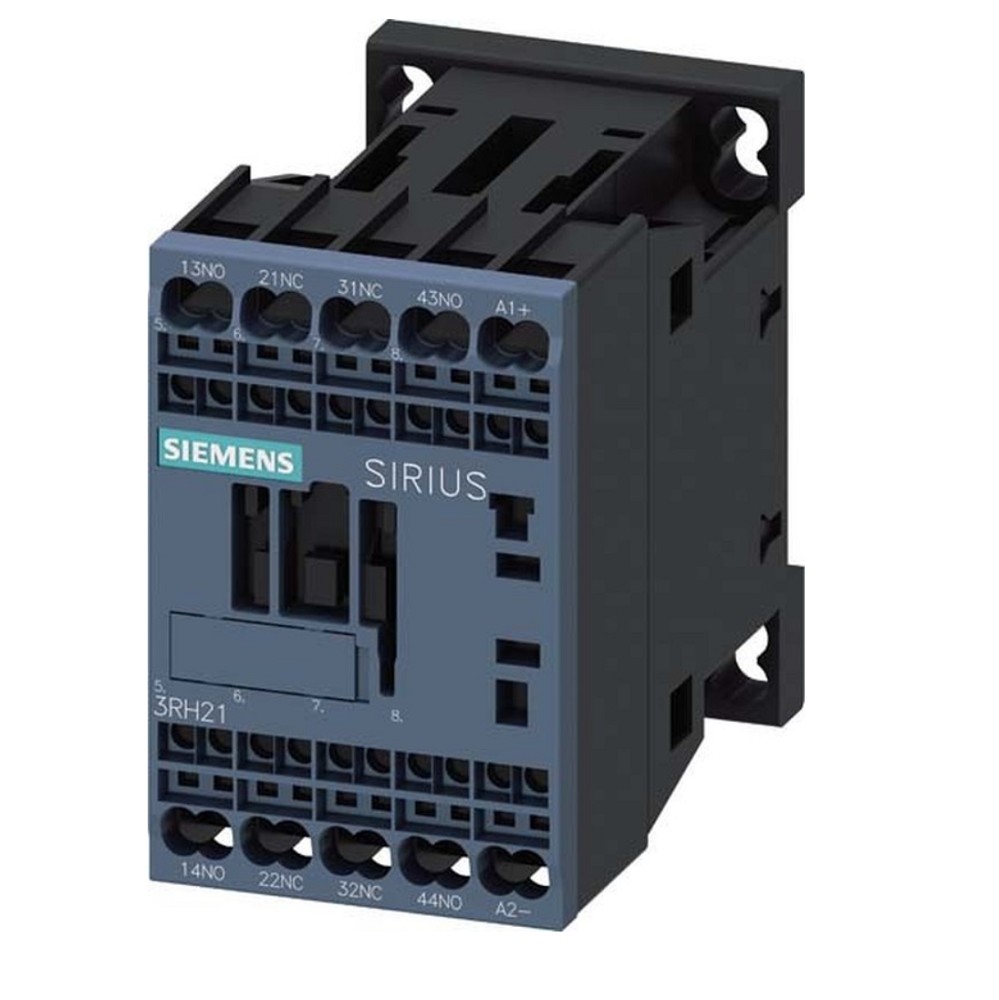

Siemens SIRIUS 3RH2122-2KB40 Koppelhilfsschütz – zuverlässige Signalsteuerung für Automatisierungssysteme
Das Siemens SIRIUS Koppelhilfsschütz 3RH2122-2KB40 ist speziell für das Schalten und Verstärken von Steuersignalen in industriellen Steuerstromkreisen entwickelt worden. Es ermöglicht die direkte Verbindung zwischen elektronischen Steuerungen wie SPS-Systemen und elektrischen Schaltkreisen und sorgt für eine sichere sowie zuverlässige Signalübertragung.
Durch die DC-24-V-Ansteuerung und die integrierte Suppressordiode eignet sich das Koppelhilfsschütz optimal für den Einsatz an elektronischen Steuerungsausgängen. Die Suppressordiode reduziert Spannungsspitzen beim Abschalten der Spule und schützt dadurch empfindliche SPS-Ausgänge.
Die Kontaktbestückung mit zwei Schließern und zwei Öffnern ermöglicht eine flexible Ausgangsvervielfachung. Dadurch können mehrere Hilfsstromkreise gleichzeitig geschaltet und unterschiedliche Steuerungsaufgaben effizient umgesetzt werden.
Die Federzuganschlusstechnik ermöglicht eine schnelle, sichere und wartungsarme Verdrahtung ohne zusätzliches Werkzeug. Die normgerechten Anschlussbezeichnungen erleichtern die Installation und reduzieren Montagezeiten im Schaltschrank.
Das Koppelhilfsschütz gehört zur Siemens SIRIUS 3RH2-Baureihe und ist Bestandteil des modularen SIRIUS Systembaukastens. Zubehör der Siemens SIRIUS 3RT2-Schütze für die Baugrößen S00 bis S3 kann ebenfalls verwendet werden. Durch internationale Zulassungen wie IEC und UL/CSA ist das Gerät weltweit einsetzbar.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SIRIUS 3RH2
• Typ: 3RH2122-2KB40
• Hersteller-Art.-Nr.: 3RH21222KB40
• EAN: 4011209847095
• Produktart: Koppelhilfsschütz
• Baugröße: S00
• Zolltarifnummer: 85364190
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungssteuerspeisespannung AC 50 Hz: 0 V
• Bemessungssteuerspeisespannung AC 60 Hz: 0 V
• Bemessungssteuerspeisespannung DC: 24 V
• Spannungsart zur Betätigung: DC
• Spannungsbereich: 0,7 ... 1,25 x Us
• Bemessungsbetriebsstrom Ie bei 400 V: 3 A
• Integrierte Suppressordiode: Ja
Kontakte
• Anzahl Hilfskontakte als Schließer: 2
• Anzahl Hilfskontakte als Öffner: 2
• Kontaktbestückung: 2S + 2Ö
• Geeignet zur Ausgangsvervielfachung
• Hohe Kontaktzuverlässigkeit
• Optional mit zwangsgeführten Kontakten für Safety-Anwendungen verfügbar
Anschluss
• Anschlussart Hilfsstromkreis: Federzuganschluss
• Schnelle und werkzeuglose Verdrahtung
• Wartungsarme Anschlusstechnik
• Vibrationssichere Verbindung
• Normgerechte Anschlusskennzeichnung
Ausstattung
• Koppelhilfsschütz für SPS-Ausgänge
• Integrierte Suppressordiode
• Baugröße S00
• Klimafeste Ausführung
• AC- und DC-Ausführungen verfügbar
• Kompatibel mit Siemens SIRIUS Systembaukasten
• Zubehör der 3RT2-Schütze verwendbar
• Internationale Zulassungen IEC und UL/CSA
Montage
• Geeignet für Schaltschrankmontage
• Einsatz in industriellen Steuerungsanlagen
• Platzsparende Installation durch kompakte Bauform
Einsatzbereiche
• Automatisierungstechnik
• Maschinenbau
• Schaltschrankbau
• SPS-Steuerungen
• Steuerstromkreise
• Industrieanlagen
• Fördertechnik
• Produktionsanlagen
• Signalverstärkung und Signaltrennung
• Gebäudetechnik
Vorteile des Siemens SIRIUS 3RH2122-2KB40
• Zuverlässige Kopplung zwischen SPS und Steuerstromkreisen
• Optimiert für elektronische Steuerungsausgänge
• DC-24-V-Betätigung für moderne Automatisierungssysteme
• 2 Schließer- und 2 Öffnerkontakte für flexible Schaltaufgaben
• Integrierte Suppressordiode schützt elektronische Komponenten
• Schnelle Verdrahtung durch Federzuganschluss
• Platzsparende Baugröße S00
• Hohe Kontaktzuverlässigkeit für industrielle Anwendungen
• Erweiterbar mit Siemens SIRIUS Zubehör
• Weltweit einsetzbar durch internationale Zulassungen
Expertenbewertung
Das Siemens SIRIUS 3RH2122-2KB40 ist ein hochwertiges Koppelhilfsschütz für professionelle Automatisierungs- und Steuerungsanwendungen. Die Kombination aus zuverlässiger DC-24-V-Ansteuerung, integrierter Suppressordiode, flexibler Kontaktbestückung und schneller Federzugtechnik macht das Gerät zu einer effizienten Lösung für moderne Schaltschrank- und SPS-Anwendungen.
Durch die kompakte Baugröße S00, die hohe Kontaktzuverlässigkeit und die Integration in den Siemens SIRIUS Systembaukasten bietet das 3RH2122-2KB40 eine langlebige und zukunftssichere Lösung für industrielle Steuerungsaufgaben.
