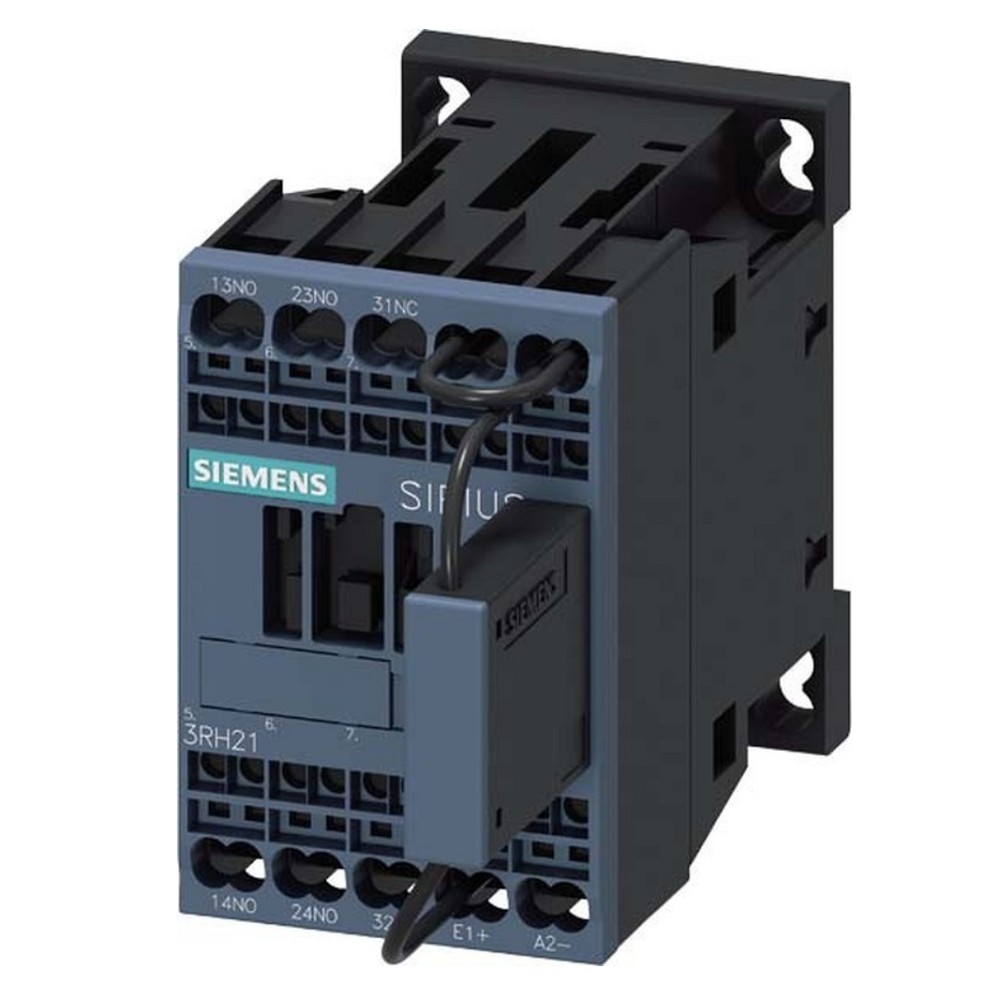

Siemens SIRIUS 3RH2122-2KB40-0LA0 Hilfsschütz – zuverlässige Signalsteuerung für Bahntechnik und Industrie
Das Siemens SIRIUS Hilfsschütz 3RH2122-2KB40-0LA0 wurde für das sichere Schalten von Steuersignalen in Bahn- und Industrieanwendungen entwickelt. Es eignet sich hervorragend für den Einsatz in Steuerstromkreisen und ermöglicht die direkte Ansteuerung über SPS-Ausgänge und andere elektronische Steuerungen.
Mit einer Betätigungsspannung von 24 V DC und einer integrierten Suppressordiode schützt das Hilfsschütz empfindliche elektronische Ausgänge zuverlässig vor Spannungsspitzen beim Abschalten der Spule. Dadurch wird die Betriebssicherheit erhöht und die Lebensdauer der angeschlossenen Steuerungskomponenten verlängert.
Die Kontaktbestückung mit zwei Schließern und einem Öffner ermöglicht eine flexible Signalverarbeitung und die gleichzeitige Ansteuerung mehrerer Hilfsstromkreise. Die Grundausführung ist vierpolig und kann durch aufschnappbare Hilfsschalter auf bis zu acht Kontakte erweitert werden.
Dank der modernen Federzuganschlusstechnik erfolgt die Verdrahtung schnell, werkzeuglos und vibrationssicher. Normgerechte Anschlussbezeichnungen erleichtern zusätzlich die Installation und reduzieren den Verdrahtungsaufwand im Schaltschrank.
Das Hilfsschütz gehört zur Siemens SIRIUS 3RH2-Baureihe und ist Bestandteil des modularen SIRIUS Systembaukastens. Zubehör der SIRIUS 3RT2-Schütze für die Baugrößen S00 bis S3 kann ebenfalls verwendet werden. Internationale Zulassungen wie IEC und UL/CSA ermöglichen den weltweiten Einsatz.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SIRIUS 3RH2
• Typ: 3RH2122-2KB40-0LA0
• Hersteller-Art.-Nr.: 3RH21222KB400LA0
• EAN: 4011209849310
• Produktart: Hilfsschütz für Bahnanwendungen
• Baugröße: S00
• Zolltarifnummer: 85364190
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungssteuerspeisespannung AC 50 Hz: 0 V
• Bemessungssteuerspeisespannung AC 60 Hz: 0 V
• Bemessungssteuerspeisespannung DC: 24 V
• Spannungsart zur Betätigung: DC
• Spannungsbereich: 0,7 bis 1,25 × Us
• Bemessungsbetriebsstrom Ie bei 400 V: 3 A
• Integrierte Suppressordiode: Ja
Kontakte
• Anzahl Hilfskontakte als Schließer: 2
• Anzahl Hilfskontakte als Öffner: 1
• Kontaktbestückung: 2S + 1Ö
• Grundausführung 4-polig
• Erweiterbar auf bis zu 8 Kontakte mit Hilfsschaltern
• Kontakte mit hoher Kontaktzuverlässigkeit
• Varianten mit zwangsgeführten Kontakten für Safety-Anwendungen verfügbar
Anschluss
• Anschlussart Hilfsstromkreis: Federzuganschluss
• Werkzeuglose Verdrahtung
• Vibrationssichere Anschlusstechnik
• Normgerechte Anschlussbezeichnungen
• Schnelle Installation im Schaltschrank
Ausstattung
• Hilfsschütz für Bahnanwendungen
• Geeignet für SPS-Ausgänge
• Integrierte Suppressordiode
• Baugröße S00
• Klimafeste Ausführung
• Keine LED-Anzeige
• Keine Schnittstelle
• Nicht für Handbedienung geeignet
• Kompatibel mit Zubehör der Siemens SIRIUS 3RT2-Serie
Montage
• Schaltschrankmontage
• Kompakte Bauform für platzsparenden Einbau
• Erweiterbar mit Hilfsschaltern und Systemzubehör
• Bestandteil des Siemens SIRIUS Systembaukastens
Einsatzbereiche
• Bahntechnik und Schienenfahrzeuge
• Automatisierungstechnik
• Maschinenbau
• Schaltschrankbau
• SPS-Steuerungen
• Steuerstromkreise
• Signalverarbeitung
• Industrieanlagen
• Fördertechnik
• Gebäudetechnik
Vorteile des Siemens SIRIUS 3RH2122-2KB40-0LA0
• Speziell für Bahnanwendungen ausgelegt
• Direkte Ansteuerung über SPS-Ausgänge möglich
• DC-24-V-Betätigung mit integrierter Suppressordiode
• Zwei Schließer und ein Öffner für flexible Schaltaufgaben
• Erweiterbar auf bis zu acht Kontakte
• Schnelle Verdrahtung durch Federzuganschlüsse
• Kompakte Baugröße S00 für platzsparende Installationen
• Hohe Kontaktzuverlässigkeit und klimafeste Ausführung
• Kompatibel mit dem Siemens SIRIUS Systembaukasten
• Internationale Zulassungen für den weltweiten Einsatz
Expertenbewertung
Das Siemens SIRIUS 3RH2122-2KB40-0LA0 ist ein hochwertiges Hilfsschütz für Bahn- und Industrieanwendungen, bei denen eine zuverlässige Signalverarbeitung und hohe Betriebssicherheit erforderlich sind. Die Kombination aus DC-24-V-Betätigung, integrierter Suppressordiode, flexibler Kontaktbestückung und moderner Federzugtechnik sorgt für eine langlebige und wartungsarme Lösung.
Durch die Erweiterbarkeit auf bis zu acht Kontakte sowie die vollständige Integration in den Siemens SIRIUS Systembaukasten eignet sich dieses Hilfsschütz hervorragend für anspruchsvolle Steuerungs- und Automatisierungsaufgaben im professionellen Einsatz.
