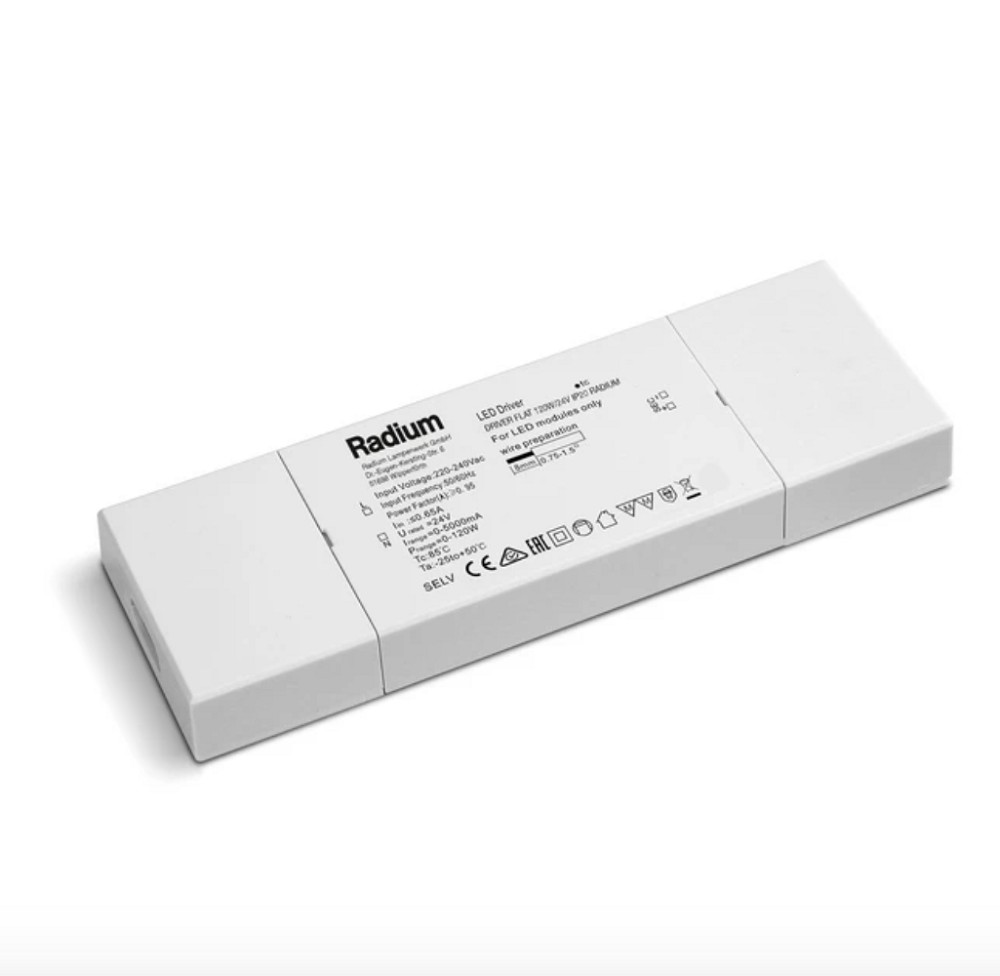

Radium OTNA3105 LED-Treiber 120W 24V Konstantspannung IP20 nicht dimmbar
Der Radium OTNA3105 ist ein kompakter LED-Treiber für die zuverlässige Versorgung von LED-Modulen und anderen geeigneten LED-Systemen mit 24V-Konstantspannung. Mit einer maximalen Ausgangsleistung von 120W eignet sich das Gerät auch für leistungsstärkere 24V-LED-Anwendungen im trockenen Innenbereich.
Der LED-Treiber wird mit 220–240V AC betrieben und stellt sekundärseitig eine konstante Ausgangsspannung von 24V DC bereit. Der Ausgangsstrom liegt im Bereich von 0 bis 5000mA. Dadurch eignet sich der OTNA3105 für passende LED-Lasten, die eine stabile 24V-Konstantspannung benötigen.
Mit einem Leistungsfaktor von über 0,95 und einer durchschnittlichen Effizienz von über 91% ist der Treiber auf einen effizienten Betrieb ausgelegt. Die Ausführung ist statisch und besitzt einen einzelnen Ausgangskanal.
Der OTNA3105 ist nicht dimmbar. Eine Dimmung über Phasenanschnitt, Phasenabschnitt oder Push-DIM ist bei diesem Modell nicht vorgesehen. Der Treiber eignet sich daher insbesondere für Anwendungen, bei denen die angeschlossene 24V-LED-Beleuchtung mit einer festen Versorgung betrieben werden soll.
Die flache Bauform mit einer Länge von 190mm, einer Breite von maximal 65mm und einer Höhe von maximal 22mm ermöglicht eine vergleichsweise platzsparende Installation. Mit Schutzklasse II und Schutzart IP20 ist das Gerät für trockene Innenbereiche ausgelegt. Der zulässige Umgebungstemperaturbereich reicht von -25 bis +45°C.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 120W |
| Ausgangsleistung | 0–120W |
| Eingangsspannung | 220–240V AC |
| Ausgangsspannung | 24V DC |
| Ausgangsspannungsbereich | 24–24V |
| Ausgangsstrom | 0–5000mA |
| Leistungsfaktor | > 0,95 |
| Frequenz | 50–60Hz |
| Stoßspannungsfestigkeit L–N | 2kV |
| Primärseitig für Gleichspannung geeignet | Nein |
| Max. Anzahl an 16A-B16-Sicherungen | 8 |
DIMMDATEN
| Dimmbar | Nein |
| Phasenanschnitt | Nein |
| Phasenabschnitt | Nein |
| DALI | Nein |
| Push-DIM | Nein |
| Dimmung per Taster | Nein |
TECHNISCHE DATEN
| Hersteller | Radium |
| Artikelnummer | OTNA3105 |
| Bestellzeichen | DRIVER FLAT 120W/24V IP20 RADIUM |
| Ausführung | Statisch |
| Material | Kunststoff |
| Schutzart | IP20 |
| Schutzklasse | II |
| Anschlussart | Federklemmen |
| Durchschnittliche Effizienz | > 91% |
| Lebensdauer | 50.000 Stunden |
| Maximale Tc-Temperatur | 90°C |
| Umgebungstemperatur | -25 bis +45°C |
| EAN | 4003556010048 |
ABMESSUNGEN
| Länge | 190mm |
| Breite | max. 65mm |
| Höhe | max. 22mm |
| Produktgewicht | 255g |
EINSATZBEREICHE
- 24V LED-Beleuchtungssysteme
- LED-Strips mit 24V Konstantspannung
- Geeignete 24V LED-Module
- Leistungsstärkere LED-Installationen bis 120W
- Indirekte Beleuchtung
- Schrank- und Möbelbeleuchtung
- Innenbeleuchtung in trockenen Bereichen
- Installationen mit begrenztem Einbauraum
BESONDERE FUNKTIONEN
- 120W maximale Ausgangsleistung
- Konstante 24V-Ausgangsspannung
- Ausgangsstrom bis 5000mA
- Ein Ausgangskanal
- Leistungsfaktor > 0,95
- Durchschnittliche Effizienz > 91%
- Kompakte und flache Bauform
- Schutzklasse II
- Schutzart IP20
- 50.000 Stunden Lebensdauer
- Für trockene Innenbereiche
HINWEISE
Der Radium OTNA3105 ist für geeignete 24V-Konstantspannungssysteme vorgesehen. Die angeschlossene LED-Last darf die maximale Ausgangsleistung von 120W nicht überschreiten. Vor der Installation ist sicherzustellen, dass die verwendeten LED-Komponenten für 24V DC Konstantspannung geeignet sind.
Der LED-Treiber ist nicht dimmbar. Eine Helligkeitsregelung über Phasenanschnitt, Phasenabschnitt, DALI oder Push-DIM ist bei diesem Modell nicht vorgesehen. Für dimmbare Anwendungen muss ein dafür geeigneter LED-Treiber eingesetzt werden.
Der OTNA3105 ist für eine primärseitige Eingangsspannung von 220–240V AC ausgelegt und nicht für den Betrieb mit Gleichspannung auf der Primärseite vorgesehen. Die Installation und der elektrische Anschluss dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen.
Aufgrund der Schutzart IP20 ist der LED-Treiber ausschließlich für trockene Innenbereiche geeignet. Der angegebene Umgebungstemperaturbereich liegt bei -25 bis +45°C. Die maximale Tc-Temperatur beträgt 90°C. Bei der Montage ist auf eine geeignete Wärmeabfuhr und die Einhaltung der zulässigen Betriebsbedingungen zu achten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTNA3105 ist ein kompakter Konstantspannungs-LED-Treiber für leistungsstärkere 24V-LED-Systeme. Mit bis zu 120W Ausgangsleistung und einem Ausgangsstrom von bis zu 5000mA bietet er ausreichend Leistungsreserve für zahlreiche LED-Anwendungen im Innenbereich.
Die konstante Ausgangsspannung von 24V macht den Treiber für geeignete LED-Strips und LED-Module interessant, die eine stabile 24V-Versorgung benötigen. Der Leistungsfaktor von über 0,95 und die durchschnittliche Effizienz von über 91% unterstützen einen effizienten Betrieb.
Durch seine flache Bauform mit maximal 22mm Höhe lässt sich der OTNA3105 auch bei begrenztem Platzangebot einsetzen. Die Ausführung als statischer, nicht dimmbarer LED-Treiber sollte dabei gezielt berücksichtigt werden.
Für fest betriebene 24V-LED-Systeme im trockenen Innenbereich verbindet der OTNA3105 eine hohe Ausgangsleistung mit kompakter Bauweise, effizientem Betrieb und einer langen angegebenen Lebensdauer von 50.000 Stunden.
