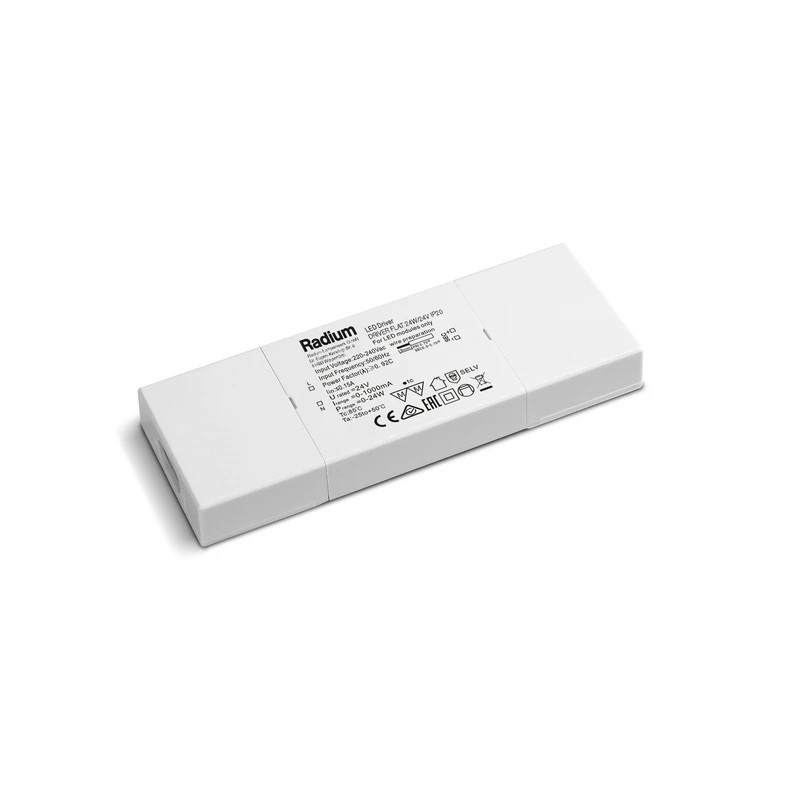

Radium OTNA3101 LED-Treiber 24W 24V Konstantspannung IP20 nicht dimmbar
Der Radium OTNA3101 ist ein kompakter LED-Treiber für die zuverlässige Versorgung von LED-Modulen und anderen geeigneten LED-Systemen mit 24V-Konstantspannung. Das Gerät stellt eine maximale Ausgangsleistung von 24W bereit und eignet sich damit insbesondere für kleinere bis mittlere 24V-LED-Anwendungen im Innenbereich.
Der LED-Treiber wird primärseitig mit 220–240V AC betrieben und liefert sekundärseitig eine konstante Ausgangsspannung von 24V DC. Der Ausgangsstrom liegt im Bereich von 0 bis 1000mA. Damit ist der OTNA3101 für LED-Systeme ausgelegt, die eine konstante Versorgungsspannung von 24V benötigen.
Mit einem Leistungsfaktor von über 0,95 und einer durchschnittlichen Effizienz von über 83 % ist der Treiber auf einen effizienten Betrieb ausgelegt. Die Versorgung arbeitet statisch und verfügt über einen einzelnen Ausgangskanal.
Der OTNA3101 ist ausdrücklich nicht dimmbar. Eine Helligkeitsregelung über Phasenanschnitt, Phasenabschnitt oder Push-DIM ist daher nicht vorgesehen. Der Treiber eignet sich somit für Anwendungen, bei denen die angeschlossene 24V-LED-Beleuchtung mit einer festen Versorgung betrieben werden soll.
Das flache Kunststoffgehäuse ermöglicht eine platzsparende Installation. Mit einer Länge von 137mm, einer Breite von 50mm und einer maximalen Höhe von 16mm lässt sich der LED-Treiber auch in Bereichen mit begrenztem Einbauraum einsetzen. Die Schutzart IP20 und der vom Hersteller angegebene Umgebungstemperaturbereich von -25 bis +45°C machen ihn für trockene Innenbereiche geeignet.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 24W |
| Ausgangsleistung | 0–24W |
| Eingangsspannung | 220–240V AC |
| Ausgangsspannung | 24V DC |
| Ausgangsspannungsbereich | 24–24V |
| Ausgangsstrom | 0–1000mA |
| Leistungsfaktor | > 0,95 |
| Frequenz | 50–60Hz |
| Stoßspannungsfestigkeit L–N | 2kV |
| Geeignet für Gleichspannung primärseitig | Nein |
| Max. Anzahl an 16A-B16-Sicherungen | 50 |
DIMMDATEN
| Dimmbar | Nein |
| Phasenanschnitt | Nein |
| Phasenabschnitt | Nein |
| DALI | Nein |
| Push-DIM | Nein |
| Sonstige Dimmfunktion | Nein |
TECHNISCHE DATEN
| Hersteller | Radium |
| Artikelnummer | OTNA3101 |
| Bestellzeichen | DRIVER FLAT 24W/24V IP20 RADIUM |
| Ausführung | Statisch |
| Material | Kunststoff |
| Schutzart | IP20 |
| Schutzklasse | II |
| Anschlussart | Federklemmen |
| Durchschnittliche Effizienz | > 83% |
| Lebensdauer | 50.000 Stunden |
| Maximale Tc-Temperatur | 90°C |
| Umgebungstemperatur | -25 bis +45°C |
| EAN | 4003556010017 |
ABMESSUNGEN
| Länge | 137mm |
| Breite | 50mm |
| Höhe | max. 16mm |
| Produktgewicht | 95g |
EINSATZBEREICHE
- 24V LED-Beleuchtungssysteme
- 24V LED-Strips
- Geeignete 24V LED-Module
- Indirekte Beleuchtung
- Schrank- und Möbelbeleuchtung
- Innenbeleuchtung in trockenen Bereichen
- Installationen mit begrenztem Einbauraum
BESONDERE FUNKTIONEN
- 24W maximale Ausgangsleistung
- Konstante 24V-Ausgangsspannung
- Ausgangsstrom bis 1000mA
- Ein Ausgangskanal
- Leistungsfaktor > 0,95
- Durchschnittliche Effizienz > 83%
- Kompakte und flache Bauform
- Schutzklasse II
- IP20
- 50.000 Stunden Lebensdauer
- Für Innenanwendungen
HINWEISE
Der Radium OTNA3101 ist ausschließlich für geeignete 24V-Konstantspannungssysteme vorgesehen. Die angeschlossene LED-Last darf die maximale Ausgangsleistung von 24W nicht überschreiten. Vor der Installation ist zu prüfen, dass die verwendete LED-Beleuchtung für eine Versorgung mit 24V DC Konstantspannung geeignet ist.
Der LED-Treiber ist nicht dimmbar. Eine Helligkeitssteuerung über Phasenanschnitt, Phasenabschnitt, DALI oder Push-DIM ist mit diesem Modell nicht vorgesehen. Wenn eine dimmbare Beleuchtung gewünscht wird, muss ein dafür geeigneter LED-Treiber eingesetzt werden.
Der OTNA3101 ist für eine primärseitige Eingangsspannung von 220–240V AC ausgelegt und nicht für die Versorgung mit Gleichspannung auf der Primärseite geeignet. Die Installation darf nur unter Beachtung der geltenden elektrotechnischen Vorschriften erfolgen.
Aufgrund der Schutzart IP20 ist der Treiber für trockene Innenbereiche vorgesehen. Der angegebene Umgebungstemperaturbereich liegt bei -25 bis +45°C. Die maximale Tc-Temperatur beträgt 90°C. Bei der Montage sollte auf eine ausreichende Wärmeabfuhr und die Einhaltung der zulässigen Betriebsbedingungen geachtet werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTNA3101 ist ein kompakter und unkomplizierter LED-Treiber für 24V-Konstantspannungssysteme. Mit 24W Ausgangsleistung und bis zu 1000mA Ausgangsstrom eignet er sich für zahlreiche kleinere und mittlere LED-Anwendungen, bei denen eine konstante 24V-Versorgung benötigt wird.
Seine flache Bauform mit nur 16mm Höhe ist insbesondere bei Installationen interessant, bei denen wenig Platz zur Verfügung steht. Die Kombination aus 137mm Länge und 50mm Breite ermöglicht eine vergleichsweise platzsparende Integration in geeignete Leuchten-, Möbel- oder Installationsbereiche.
Da der OTNA3101 nicht dimmbar ist, sollte er gezielt für Anwendungen eingesetzt werden, bei denen keine Helligkeitsregelung erforderlich ist. Dafür bietet er eine einfache und übersichtliche Versorgungslösung ohne zusätzliche Dimmkomponenten.
Die 24V-Konstantspannung, der Leistungsfaktor von über 0,95, die durchschnittliche Effizienz von über 83 % sowie die angegebene Lebensdauer von 50.000 Stunden machen den OTNA3101 zu einer geeigneten Lösung für fest betriebene 24V-LED-Systeme im trockenen Innenbereich.
