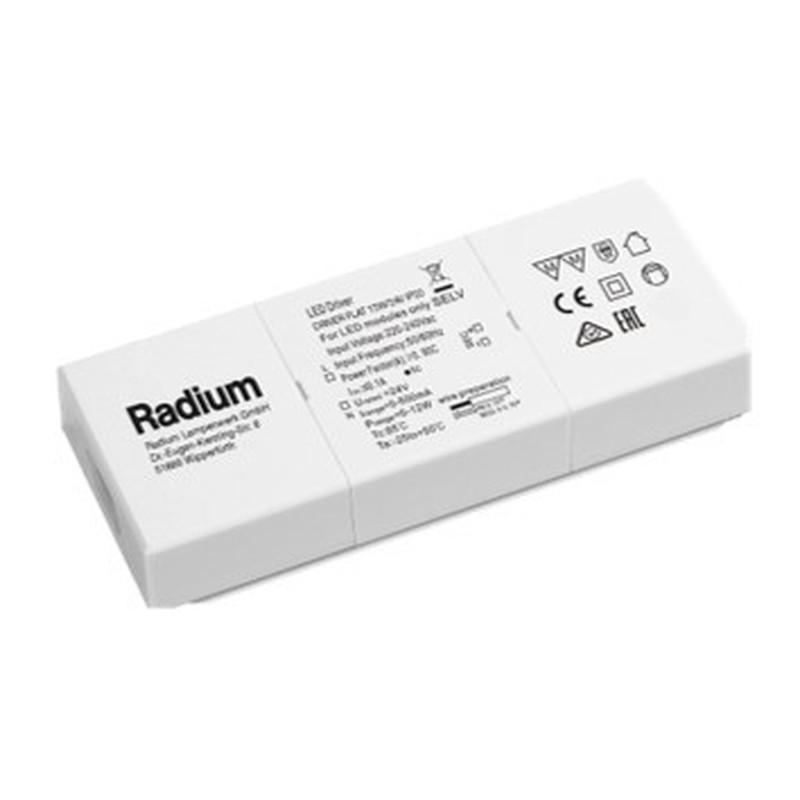

Radium OTNA3100 LED-Treiber 12W 24V Konstantspannung IP20 nicht dimmbar
Der Radium OTNA3100 ist ein kompakter LED-Treiber für die Versorgung geeigneter LED-Module mit 24V-Konstantspannung. Mit einer maximalen Ausgangsleistung von 12W eignet sich das Gerät für kleinere LED-Beleuchtungsanwendungen, bei denen eine stabile und konstante Versorgungsspannung benötigt wird.
Der Treiber wird primärseitig mit 220–240V AC betrieben und liefert sekundärseitig eine konstante Ausgangsspannung von 24V DC. Der Ausgangsstrom liegt bei bis zu 500mA. Der Ausgangsleistungsbereich reicht von 0 bis maximal 12W.
Der OTNA3100 arbeitet statisch und ist nicht dimmbar. Eine Steuerung über Phasenanschnitt, Phasenabschnitt oder Push-DIM ist bei diesem Modell nicht vorgesehen. Er eignet sich daher für fest betriebene 24V-LED-Systeme, bei denen keine Helligkeitsregelung benötigt wird.
Das flache Kunststoffgehäuse ermöglicht eine platzsparende Montage. Mit nur 112mm Länge, 46mm Breite und maximal 16mm Höhe lässt sich der LED-Treiber auch in Installationen mit begrenztem Einbauraum einsetzen.
Mit Schutzklasse II und Schutzart IP20 ist der OTNA3100 für trockene Innenbereiche vorgesehen. Der zulässige Umgebungstemperaturbereich liegt bei -25 bis +45°C. Die angegebene Lebensdauer beträgt 50.000 Stunden.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 12W |
| Ausgangsleistung | 0–12W |
| Eingangsspannung | 220–240V AC |
| Ausgangsspannung | 24V DC |
| Ausgangsspannungsbereich | 24–24V |
| Ausgangsstrom | 0–500mA |
| Leistungsfaktor | > 0,92 |
| Frequenz | 50–60Hz |
| Stoßspannungsfestigkeit L–N | 2kV |
| Primärseitig für Gleichspannung geeignet | Nein |
| Anzahl Kanäle | 1 |
DIMMDATEN
| Dimmbar | Nein |
| Dimmung per Taster | Nein |
| Phasenanschnitt | Nein |
| Phasenabschnitt | Nein |
| DALI | Nein |
| Push-DIM | Nein |
TECHNISCHE DATEN
| Hersteller | Radium |
| Artikelnummer | OTNA3100 |
| Bestellzeichen | DRIVER FLAT 12W/24V IP20 RADIUM |
| Ausführung | Statisch |
| Material | Kunststoff |
| Schutzart | IP20 |
| Schutzklasse | II |
| Anschlussart | Federklemmen |
| Durchschnittliche Effizienz | > 80% |
| Lebensdauer | 50.000 Stunden |
| Maximale Tc-Temperatur | 90°C |
| Umgebungstemperatur | -25 bis +45°C |
| EAN | 4003556010000 |
ABMESSUNGEN
| Länge | 112mm |
| Breite | 46mm |
| Höhe | max. 16mm |
| Produktgewicht | 54g |
EINSATZBEREICHE
- 24V LED-Beleuchtungssysteme
- 24V LED-Module
- Geeignete LED-Strips mit 24V Konstantspannung
- Schrank- und Möbelbeleuchtung
- Indirekte Innenbeleuchtung
- Beleuchtungsanwendungen mit begrenztem Einbauraum
- Trockene Innenbereiche
BESONDERE FUNKTIONEN
- 12W maximale Ausgangsleistung
- Konstante 24V-Ausgangsspannung
- Ausgangsstrom bis 500mA
- 1 Kanal
- Leistungsfaktor > 0,92
- Durchschnittliche Effizienz > 80%
- Flache Bauform
- Schutzklasse II
- Schutzart IP20
- 50.000 Stunden Lebensdauer
- Federklemmen für den Anschluss
HINWEISE
Der Radium OTNA3100 ist für geeignete 24V-Konstantspannungssysteme vorgesehen. Die angeschlossene LED-Last darf die maximale Ausgangsleistung von 12W nicht überschreiten. Vor der Installation ist sicherzustellen, dass die verwendeten LED-Komponenten für eine Versorgung mit 24V DC Konstantspannung geeignet sind.
Der LED-Treiber ist nicht dimmbar. Eine Helligkeitsregelung über Phasenanschnitt, Phasenabschnitt, DALI oder Push-DIM ist bei diesem Modell nicht vorgesehen. Für dimmbare Anwendungen ist ein dafür geeigneter LED-Treiber erforderlich.
Der OTNA3100 wird mit 220–240V AC auf der Primärseite betrieben und ist nicht für eine Gleichspannungsversorgung auf der Primärseite geeignet. Die Installation und der elektrische Anschluss dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen.
Aufgrund der Schutzart IP20 ist das Gerät ausschließlich für trockene Innenbereiche vorgesehen. Der zulässige Umgebungstemperaturbereich beträgt -25 bis +45°C. Die maximale Tc-Temperatur liegt bei 90°C. Bei der Montage ist auf geeignete Betriebsbedingungen und eine ausreichende Wärmeabfuhr zu achten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTNA3100 ist eine kompakte Lösung für die konstante Versorgung kleinerer 24V-LED-Systeme. Mit 12W maximaler Ausgangsleistung und bis zu 500mA Ausgangsstrom eignet er sich für geeignete LED-Module und vergleichbare 24V-Anwendungen im Innenbereich.
Seine besonders flache Bauform mit lediglich 16mm maximaler Höhe ist ein praktischer Vorteil bei Installationen mit begrenztem Platzangebot. Durch die kompakte Ausführung lässt sich der Treiber beispielsweise in geeigneten Möbel-, Schrank- oder Leuchtenkonstruktionen integrieren.
Da der OTNA3100 nicht dimmbar ist, sollte er für Anwendungen eingesetzt werden, bei denen eine feste Lichtleistung vorgesehen ist. Für eine Helligkeitssteuerung muss stattdessen ein kompatibler dimmbarer LED-Treiber ausgewählt werden.
Mit 24V Konstantspannung, Schutzklasse II, IP20, einem Leistungsfaktor von über 0,92 und einer angegebenen Lebensdauer von 50.000 Stunden ist der OTNA3100 für fest betriebene 24V-LED-Anwendungen im trockenen Innenbereich ausgelegt.
