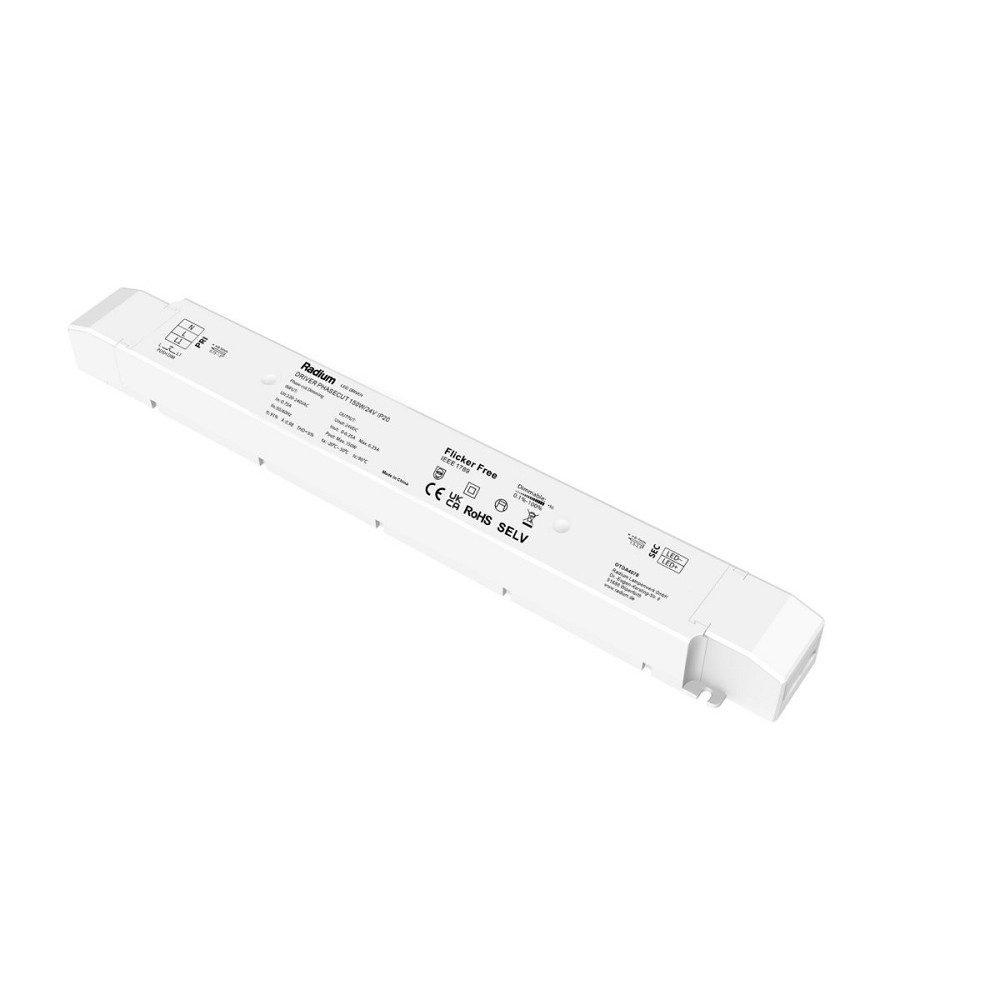

Radium OTDA4078 LED-Treiber 150W 24V Phase-Cut dimmbar Push-DIM IP20
Der Radium OTDA4078 ist ein leistungsstarker, dynamischer LED-Treiber für 24V-Konstantspannungssysteme. Mit einer maximalen Ausgangsleistung von 150W eignet er sich für die Versorgung leistungsstärkerer LED-Systeme und bietet gleichzeitig umfangreiche Möglichkeiten zur Helligkeitsregelung.
Der Treiber wird primärseitig mit 200–240V AC betrieben und liefert sekundärseitig eine konstante Ausgangsspannung von 24V DC. Der Ausgangsspannungsbereich liegt bei 23,5–24,5V. Mit einem Ausgangsstrom von bis zu 6250mA kann der OTDA4078 LED-Lasten bis zu einer Gesamtleistung von 150W versorgen.
Die integrierte Phase-Cut-Schnittstelle ermöglicht die Dimmung über geeignete Phasenanschnitt- oder Phasenabschnittdimmer. Zusätzlich unterstützt das Gerät Push-DIM sowie Touch & Dim. Damit lässt sich die Helligkeit je nach Installationskonzept über einen geeigneten Dimmer oder Taster steuern.
Der Dimm-Bereich reicht von 0 bis 100%. Bei Push-DIM kann die Beleuchtung über einen Taster ein- und ausgeschaltet sowie stufenlos gedimmt werden. Bei mehreren Treibern an einem Taster kann bei einer asynchronen Bedienung eine Reset-Routine zur Synchronisierung durchgeführt werden.
Der OTDA4078 verfügt über einen Überlast-, Überhitzungs- und Kurzschlussschutz. Mit Schutzklasse II und Schutzart IP20 ist das Gerät für trockene Innenbereiche vorgesehen. Die Bauform mit 352mm Länge, 43mm Breite und maximal 30mm Höhe ermöglicht eine vergleichsweise schlanke Integration in geeignete Installationsbereiche.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 150W |
| Ausgangsleistung | 0–150W |
| Eingangsspannung | 200–240V AC |
| Ausgangsspannung | 24V DC |
| Ausgangsspannungsbereich | 23,5–24,5V |
| Ausgangsstrom | 0–6250mA |
| Leistungsfaktor | ≥ 0,98 |
| Eingangsstrom | max. 0,75A |
| Frequenz | 50–60Hz |
| Spitzen-Einschaltstrom | 45A |
| Stoßspannungsfestigkeit L–N | 2kV |
| Primärseitig für Gleichspannung geeignet | Nein |
AUSGANGS- & DIMMDATEN
| Anzahl Kanäle | 1 |
| Dimmbar | Ja |
| Dimmverfahren | Phase-Cut |
| Phasenanschnitt | Ja |
| Phasenabschnitt | Ja |
| Touch & Dim | Ja |
| Dimmung per Taster | Ja, Push-DIM |
| Dimm-Bereich | 0–100% |
TECHNISCHE DATEN
| Hersteller | Radium |
| Artikelnummer | OTDA4078 |
| Bestellzeichen | DRIVER PHASECUT 150W/24V IP20 RADIUM |
| Ausführung | Dynamisch |
| Material | Kunststoff |
| Schutzart | IP20 |
| Schutzklasse | II |
| Anschlussart | Schraubklemmen |
| Mittlere Effizienz | 90% |
| Lebensdauer | 50.000 Stunden |
| Maximale Tc-Temperatur | 85°C |
| Umgebungstemperatur | -20 bis +50°C |
| Lagertemperatur | -40 bis +80°C |
| Relative Luftfeuchtigkeit | max. 95% |
| Flicker | Flicker-free nach IEEE 1789 |
| EAN | 4003556011052 |
ABMESSUNGEN
| Länge | 352mm |
| Breite | max. 43mm |
| Höhe | max. 30mm |
| Produktgewicht | 400g |
EINSATZBEREICHE
- 24V LED-Beleuchtungssysteme
- Leistungsstarke 24V LED-Strips
- Geeignete 24V LED-Module
- Dimmbare Innenbeleuchtung
- Beleuchtungsanlagen mit Phasenanschnittdimmung
- Beleuchtungsanlagen mit Phasenabschnittdimmung
- Installationen mit Push-DIM-Bedienung
- Beleuchtung mit Touch & Dim
- Professionelle LED-Beleuchtungsanlagen im Innenbereich
BESONDERE FUNKTIONEN
- 150W maximale Ausgangsleistung
- Konstante 24V-Ausgangsspannung
- Ausgangsstrom bis 6250mA
- 1 Kanal
- Phase-Cut-Dimmung
- Phasenanschnitt und Phasenabschnitt
- Touch & Dim
- Push-DIM über Taster
- Dimm-Bereich von 0–100%
- Überlastschutz
- Überhitzungsschutz
- Kurzschlussschutz
- Leistungsfaktor ≥ 0,98
- Mittlere Effizienz 90%
- Flicker-free nach IEEE 1789
- 50.000 Stunden Lebensdauer
HINWEISE
Der Radium OTDA4078 ist für geeignete 24V-Konstantspannungssysteme vorgesehen. Die angeschlossene LED-Last darf die maximale Ausgangsleistung von 150W nicht überschreiten. Vor der Installation ist sicherzustellen, dass die verwendeten LED-Komponenten für 24V DC Konstantspannung geeignet sind.
Für die Helligkeitsregelung können geeignete Phasenanschnitt- oder Phasenabschnittdimmer eingesetzt werden. Zusätzlich stehen Push-DIM und Touch & Dim zur Verfügung. Bei der Auswahl des Dimmers ist auf die Kompatibilität mit dem LED-Treiber und der angeschlossenen LED-Last zu achten.
Bei Push-DIM-Anwendungen mit mehreren Treibern an einem gemeinsamen Taster kann es unter bestimmten Bedingungen zu einer asynchronen Schaltung oder Dimmung kommen. Radium beschreibt hierfür eine Reset-Routine: Ein langer Tastendruck von mehr als 0,5 Sekunden schaltet alle Leuchten ein, ein kurzer Tastendruck von weniger als 0,5 Sekunden schaltet sie aus. Ein weiterer langer Tastendruck schaltet die Leuchten ein und startet die Dimmung. Optional kann anschließend per Doppelklick die Dimmstellung gespeichert werden.
Der LED-Treiber ist nicht für den Betrieb mit Gleichspannung auf der Primärseite vorgesehen. Aufgrund der Schutzart IP20 ist das Gerät ausschließlich für trockene Innenbereiche geeignet. Der zulässige Umgebungstemperaturbereich liegt bei -20 bis +50°C, die maximale Tc-Temperatur beträgt 85°C.
Die Installation und der elektrische Anschluss dürfen nur durch entsprechend qualifiziertes Fachpersonal unter Beachtung der geltenden elektrotechnischen Vorschriften durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTDA4078 ist ein leistungsstarker LED-Treiber für 24V-Konstantspannungssysteme mit einer maximalen Ausgangsleistung von 150W. Damit eignet er sich auch für LED-Anwendungen mit höherem Leistungsbedarf und bietet gleichzeitig umfangreiche Möglichkeiten zur Helligkeitssteuerung.
Besonders vielseitig ist die Kombination verschiedener Dimmverfahren. Neben Phasenanschnitt und Phasenabschnitt unterstützt der Treiber Touch & Dim sowie Push-DIM. Dadurch kann die Bedienung an unterschiedliche Installationskonzepte angepasst werden.
Mit einem Ausgangsstrom von bis zu 6250mA, einem Leistungsfaktor von mindestens 0,98 und einer mittleren Effizienz von 90% ist der OTDA4078 auf den zuverlässigen Betrieb leistungsstärkerer 24V-LED-Systeme ausgelegt. Die integrierten Schutzfunktionen gegen Überlast, Überhitzung und Kurzschluss erhöhen die Betriebssicherheit.
Die vergleichsweise schlanke Bauform mit 352mm Länge, 43mm Breite und maximal 30mm Höhe ermöglicht eine flexible Integration in geeignete Installationsbereiche. Für dimmbare 24V-LED-Systeme im trockenen Innenbereich bietet der OTDA4078 damit eine umfangreiche Kombination aus hoher Ausgangsleistung und flexiblen Steuerungsmöglichkeiten.
