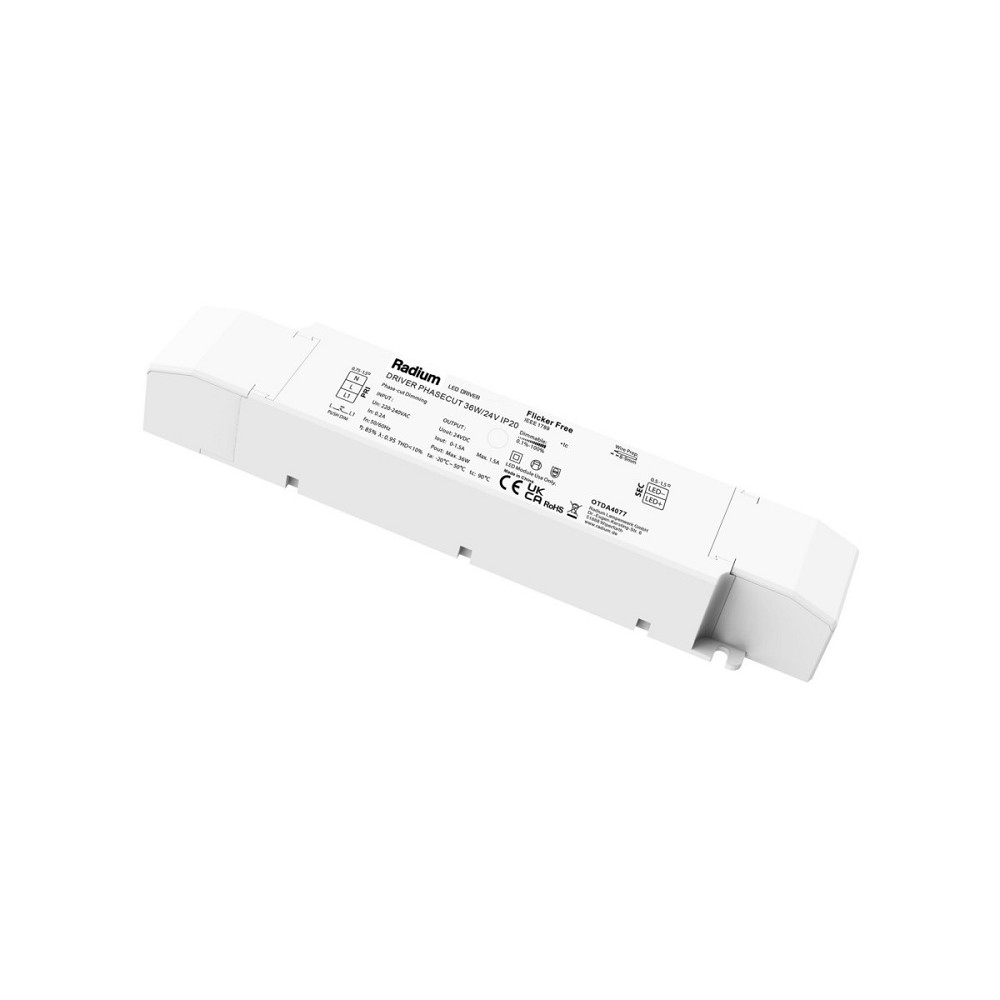

Radium OTDA4077 LED-Treiber 36W 24V Phase-Cut dimmbar Push-DIM IP20
Der Radium OTDA4077 ist ein kompakter LED-Treiber für 24V-Konstantspannungssysteme. Mit einer maximalen Ausgangsleistung von 36W eignet er sich zur Versorgung passender LED-Systeme mit einer konstanten Ausgangsspannung von 24V.
Die Dimmung erfolgt über Phasenanschnitt oder Phasenabschnitt. Zusätzlich unterstützt der Treiber Push-DIM über einen Taster. Der einkanalige Aufbau ermöglicht eine einfache Integration in geeignete 24V-LED-Beleuchtungen.
Überlast-, Überhitzungs- und Kurzschlussschutz unterstützen einen zuverlässigen Betrieb. Mit IP20 ist das Gerät für trockene Innenbereiche vorgesehen.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 36W |
| Ausgangsleistung | 0–36W |
| Eingangsspannung | 220–240V AC |
| Ausgangsspannung | 24V DC |
| Ausgangsspannungsbereich | 23,5–24,5V |
| Ausgangsstrom | 0–1500mA |
| Leistungsfaktor | ≥ 0,95 |
| Eingangsstrom | max. 0,2A |
| Frequenz | 50–60Hz |
| Einschaltstrom | 40A |
| Stoßspannungsfestigkeit | 2kV |
AUSGANGS- & DIMMDATEN
| Anzahl Kanäle | 1 |
| Dimmbar | Ja |
| Dimmverfahren | Phase-Cut |
| Phasenanschnitt | Ja |
| Phasenabschnitt | Ja |
| Dimmung per Taster | Ja, Push-DIM |
| Dimm-Bereich | 0–100% |
TECHNISCHE DATEN
| Hersteller | Radium |
| Artikelnummer | OTDA4077 |
| Bestellzeichen | DRIVER PHASECUT 36W/24V IP20 RADIUM |
| Ausführung | Dynamic |
| Material | Kunststoff |
| Schutzart | IP20 |
| Schutzklasse | II |
| Anschlussart | Federklemmen |
| Lebensdauer | 50.000 Stunden |
| Maximale Tc-Temperatur | 90°C |
| Umgebungstemperatur | -20 bis +50°C |
| Lagertemperatur | -40 bis +80°C |
| Relative Luftfeuchtigkeit | max. 95% |
| EAN | 4003556011045 |
ABMESSUNGEN
| Länge | 210mm |
| Breite | 43mm |
| Höhe | max. 30mm |
| Produktgewicht | 170g |
EINSATZBEREICHE
- 24V LED-Beleuchtungssysteme
- LED-Strips und geeignete 24V-LED-Module
- Trockene Innenbereiche
- Beleuchtungsanlagen mit Phasenan- oder Phasenabschnittdimmung
- Installationen mit Push-DIM-Bedienung
BESONDERE FUNKTIONEN
- 36W maximale Ausgangsleistung
- Konstante 24V-Ausgangsspannung
- 1 Kanal
- Phase-Cut-Dimmung
- Phasenan- und Phasenabschnitt
- Push-DIM über Taster
- Dimm-Bereich von 0–100%
- Überlast-, Überhitzungs- und Kurzschlussschutz
- Leistungsfaktor ≥ 0,95
- 50.000 Stunden Lebensdauer
HINWEISE
Der LED-Treiber ist für geeignete 24V-Konstantspannungssysteme vorgesehen. Die angeschlossene LED-Last darf die maximale Ausgangsleistung von 36W nicht überschreiten. Aufgrund der Schutzart IP20 ist der Treiber ausschließlich für trockene Innenbereiche geeignet. Der Anschluss und die Installation elektrischer Betriebsmittel dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTDA4077 ist ein kompakter LED-Treiber für 24V-Systeme, der mehrere Dimmöglichkeiten miteinander verbindet. Neben der Phasenanschnitt- und Phasenabschnittdimmung steht Push-DIM über einen Taster zur Verfügung. Mit 36W Leistung, 24V Konstantspannung und integrierten Schutzfunktionen eignet sich das Gerät für unterschiedliche dimmbare LED-Anwendungen im trockenen Innenbereich.
