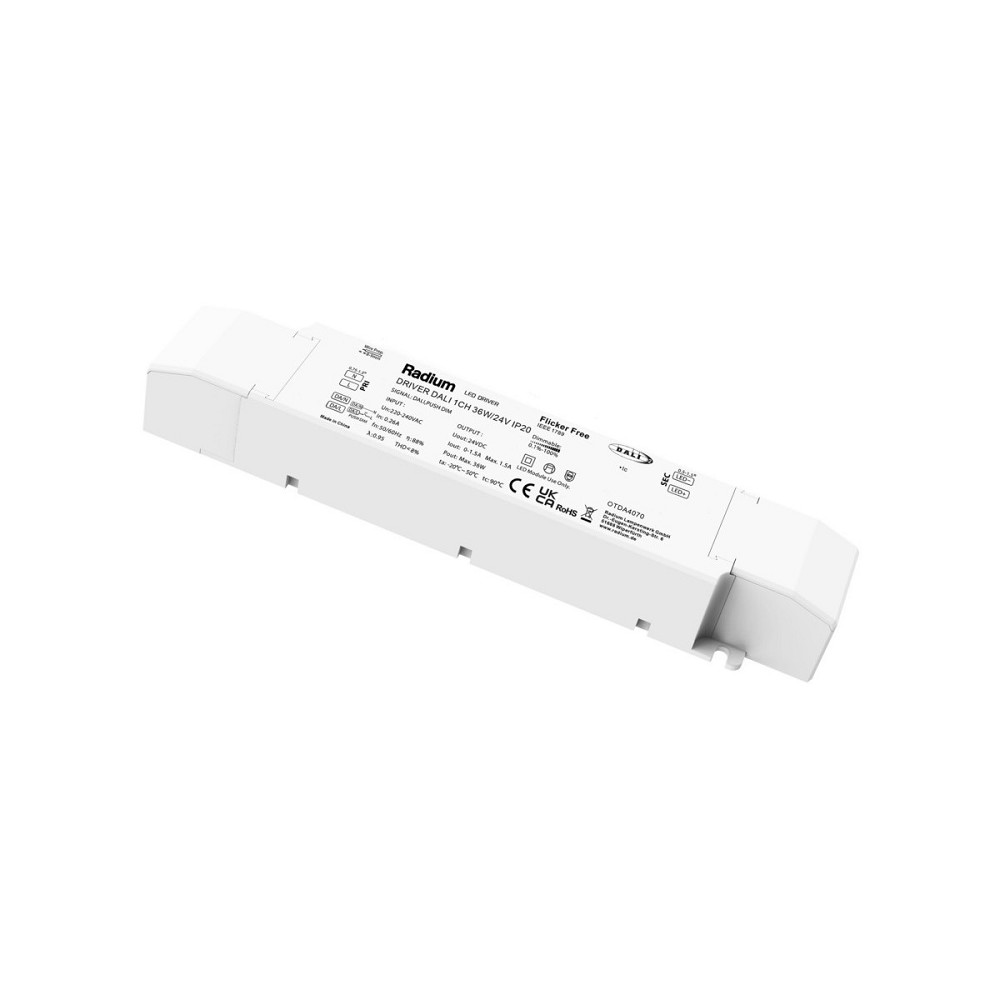

Radium OTDA4070 LED-Treiber DALI 36W 24V IP20 dimmbar Push-DIM
Der Radium OTDA4070 ist ein 1-Kanal LED-Treiber mit konstanter Ausgangsspannung von 24 V und einer maximalen Ausgangsleistung von 36 W. Damit eignet er sich zur zuverlässigen Versorgung von 24-V-LED-Systemen mit einer Gesamtleistung bis 36 W.
Die Dimmung erfolgt über eine DALI-Schnittstelle oder alternativ über einen angeschlossenen Taster im Push-DIM-Betrieb. Der Treiber verwendet DALI Device Type DT6 und ist speziell für LED-Anwendungen im Innenbereich ausgelegt.
ELEKTRISCHE & LEISTUNGSDATEN
| Max. Ausgangsleistung | 36 W |
| Ausgangsleistung | 0–36 W |
| Ausgangsspannung | 24 V DC |
| Ausgangsspannungsbereich | 23,5–24,5 V |
| Eingangsspannung | 220–240 V AC |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor | ≥ 0,95 |
| Durchschnittliche Effizienz | 88 % |
| Anzahl Kanäle | 1 |
| Stoßspannungsfestigkeit L–N | 2 kV |
DIMMDATEN
| Dimmbar | Ja |
| Dimm-Schnittstelle | DALI |
| DALI Device Type | DT6 |
| Push-DIM | Ja, über Taster |
TECHNISCHE DATEN
| Schutzart | IP20 |
| Schutzklasse | II |
| Gehäusematerial | Kunststoff |
| Bauform | Statisch |
| Anschluss | Federklemmen |
| Umgebungstemperatur | -25 °C bis +50 °C |
| Max. Tc-Temperatur | 90 °C |
| Lebensdauer | 50.000 Stunden |
| Geeignet für | 24-V-LED-Lasten bis 36 W |
ABMESSUNGEN
| Länge | 210 mm |
| Breite | 43 mm |
| Höhe | 30 mm |
| Gewicht | 170 g |
EINSATZBEREICHE
- Versorgung von 24-V-LED-Leuchten und LED-Systemen
- LED-Streifen und lineare LED-Beleuchtung bis 36 W
- Beleuchtungsanlagen mit DALI-Steuerung
- Installationen mit Push-DIM über Taster
- Innenbereiche und trockene Installationsumgebungen
BESONDERE FUNKTIONEN
- Konstantspannungsversorgung mit 24 V DC
- Maximale Ausgangsleistung von 36 W
- DALI-Steuerung über Device Type DT6
- Zusätzliche Dimmung über Push-DIM möglich
- 1-Kanal-Ausführung für 24-V-LED-Lasten
- Kompakte Bauform mit 210 mm Länge
HINWEISE
Der LED-Treiber ist ausschließlich für geeignete 24-V-LED-Lasten bis maximal 36 W vorgesehen. Die angeschlossene LED-Last sollte innerhalb des angegebenen Leistungsbereichs liegen.
Bei mehreren Treibern, die gemeinsam über einen Taster im Push-DIM-Betrieb gesteuert werden, kann es unter bestimmten Bedingungen zu einer asynchronen Schaltung oder Dimmung kommen. In diesem Fall kann eine Synchronisierung über die vom Hersteller vorgesehene Reset-Routine erfolgen.
Aufgrund der Schutzart IP20 ist der Treiber für geschützte Innenbereiche und nicht für den direkten Einsatz in feuchten oder ungeschützten Außenbereichen vorgesehen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTDA4070 ist eine vielseitig einsetzbare Lösung für 24-V-LED-Systeme bis 36 W. Besonders praktisch ist die Kombination aus DALI-Steuerung und Push-DIM, wodurch sich der Treiber sowohl in professionell gesteuerte Beleuchtungsanlagen als auch in Installationen mit einfacher Tasterbedienung integrieren lässt. Die kompakte Bauform, Schutzklasse II und 50.000 Stunden angegebene Lebensdauer machen ihn zu einer geeigneten Lösung für zahlreiche Anwendungen im trockenen Innenbereich.
