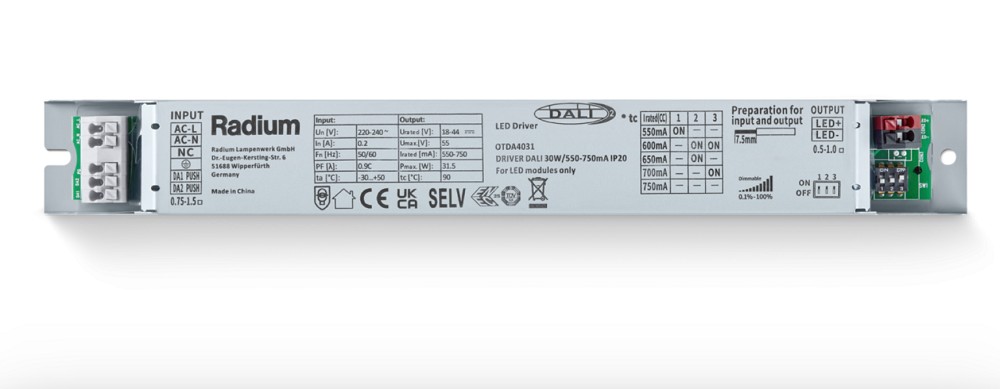

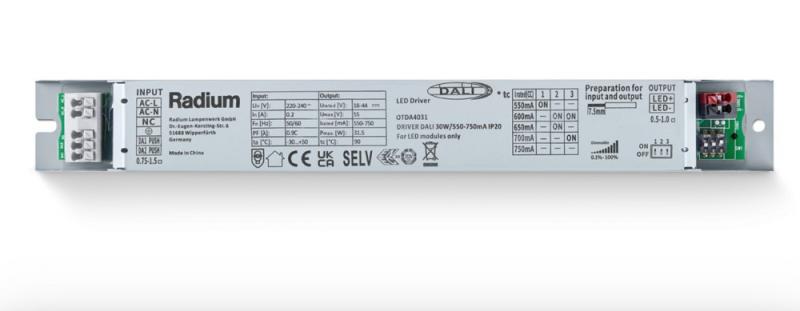

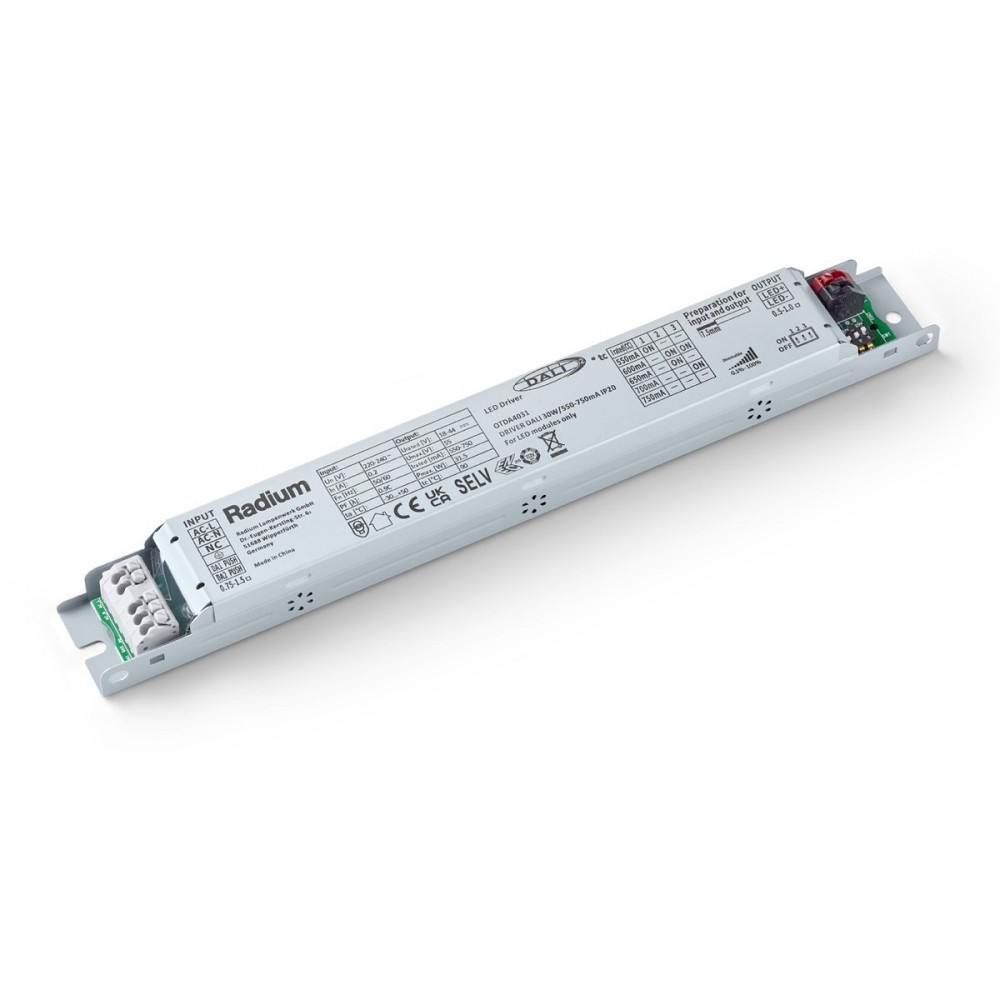

Der Radium OTDA4031 ist ein externer Konstantstrom-LED-Treiber für den Einbau in Leuchten und die Versorgung von DC-LED-Lampen und LED-Modulen. Das Betriebsgerät bietet eine maximale Ausgangsleistung von 31,5 W und einen einstellbaren Ausgangsstrom von 550 bis 750 mA.
Der Ausgangsspannungsbereich liegt bei 18 bis 44 V. Über die integrierte DALI-Schnittstelle kann der Treiber gedimmt werden. Zusätzlich unterstützt das Betriebsgerät die Dimmung über einen Taster. Damit eignet sich der OTDA4031 für professionelle LED-Leuchten und Anwendungen mit entsprechend ausgelegten DC-LED-Lampen oder LED-Modulen.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 31,5 W |
| Ausgangsleistung | 10,0–31,5 W |
| Eingangsspannung AC | 220–240 V |
| Eingangsspannung DC | 200–264 V |
| Ausgangsspannung | 18–44 V |
| Ausgangsstrom | 550–750 mA, einstellbar |
| Frequenz | 50–60 Hz |
| Leistungsfaktor | ≥ 0,9 |
| THD | 15 % |
STEUERUNG & DIMMBARKEIT
| Dimmbar | Ja |
| Dimmverfahren | DALI |
| DALI-Schnittstelle | Ja |
| Dimmung über Taster | Ja |
| Steuerung | DALI / Push-to-DIM |
TECHNISCHE DATEN
| Hersteller | Radium |
| Hersteller-Artikelnummer | OTDA4031 |
| EAN | 4003556010833 |
| Bestellzeichen | DRIVER DC DALI 30W/550-750mA IP20 |
| Produktart | DALI-LED-Treiber |
| Treiberart | Konstantstrom |
| Anwendungsbereich | DC-LED-Lampen und LED-Module |
| Einbauart | Leuchteneinbau |
| Schutzart | IP20 |
| Schutzklasse | I |
| Geeignet für Innenräume | Ja |
| Produktgewicht | 180 g |
INSTALLATION & KOMPATIBILITÄT
- Für den Einbau in geeignete LED-Leuchten vorgesehen
- Für DC-LED-Lampen und LED-Module mit Konstantstrombetrieb geeignet
- Ausgangsstrom von 550 bis 750 mA einstellbar
- Ausgangsspannungsbereich von 18 bis 44 V beachten
- DALI-Schnittstelle für die Helligkeitsregelung vorhanden
- Dimmung über Taster möglich
- Für Innenbereiche geeignet
- Nur mit LED-Modulen beziehungsweise LED-Lampen verwenden, deren elektrische Daten zum Treiber passen
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer bei Tc 67 °C | 50.000 h |
| Lebensdauer bei Tc 63 °C | 70.000 h |
| Lebensdauer bei Tc 57 °C | 100.000 h |
| Garantie | 5 Jahre |
| Leistungsfaktor | ≥ 0,9 |
ABMESSUNGEN
| Länge | 245 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Form | Kompakte Bauform |
| Gewicht | 180 g |
EINSATZBEREICHE
- LED-Leuchten mit DC-LED-Modulen
- Leuchten mit konstantstrombetriebenen LEDs
- DC-LED-Tubes mit passender elektrischer Auslegung
- Innenbeleuchtung mit DALI-Steuerung
- Leuchten mit DALI-Dimmung
- Professionelle Beleuchtungsanlagen
BESONDERE FUNKTIONEN
- Maximal 31,5 W Ausgangsleistung
- Einstellbarer Konstantstrom von 550 bis 750 mA
- Ausgangsspannung von 18 bis 44 V
- DALI-dimmbar
- Dimmung über Taster möglich
- Flickerfreier Betrieb
- Hohe Effizienz und lange Lebensdauer
- Kompakte Abmessungen von 245 × 30 × 21 mm
- Für den Leuchteneinbau vorgesehen
HINWEISE
Der Radium OTDA4031 ist ein Konstantstrom-Treiber und darf nur mit LED-Lampen oder LED-Modulen betrieben werden, deren elektrische Kennwerte zum einstellbaren Ausgangsstrom und Ausgangsspannungsbereich passen. Besonders wichtig ist die korrekte Einstellung des Ausgangsstroms zwischen 550 und 750 mA. Der Ausgangsspannungsbereich beträgt 18 bis 44 V. Die DALI-Dimmung setzt eine entsprechend ausgelegte DALI-Steuerung voraus. Das Betriebsgerät ist für den Einbau in geeignete Leuchten und für trockene Innenbereiche vorgesehen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTDA4031 ist ein leistungsfähiger Konstantstrom-LED-Treiber für professionelle LED-Anwendungen. Der einstellbare Ausgangsstrom von 550 bis 750 mA, der Ausgangsspannungsbereich von 18 bis 44 V und die maximale Ausgangsleistung von 31,5 W ermöglichen die Versorgung verschiedener DC-LED-Lampen und LED-Module. Die integrierte DALI-Schnittstelle sowie die zusätzliche Taster-Dimmung bieten flexible Möglichkeiten zur Lichtsteuerung.
Wichtige Informationen zum Radium OTDA4031
Einstellbarer Konstantstrom
Der Ausgangsstrom kann zwischen 550 und 750 mA eingestellt werden. Vor der Inbetriebnahme muss der passende Stromwert entsprechend dem verwendeten LED-Modul oder der LED-Lampe gewählt werden.
DALI-dimmbar
Der OTDA4031 verfügt über eine DALI-Schnittstelle und kann darüber in der Helligkeit geregelt werden. Zusätzlich ist eine Dimmung über einen Taster möglich.
Ausgangsspannung beachten
Der Treiber arbeitet mit einem Ausgangsspannungsbereich von 18 bis 44 V. Die elektrischen Kennwerte des angeschlossenen LED-Moduls müssen innerhalb des vorgesehenen Bereichs liegen.
Für DC-LED-Anwendungen
Der OTDA4031 ist als externer Konstantstrom-Treiber für DC-LED-Lampen und LED-Module konzipiert. Er kann beispielsweise für entsprechend ausgelegte DC-LED-Tubes eingesetzt werden.
