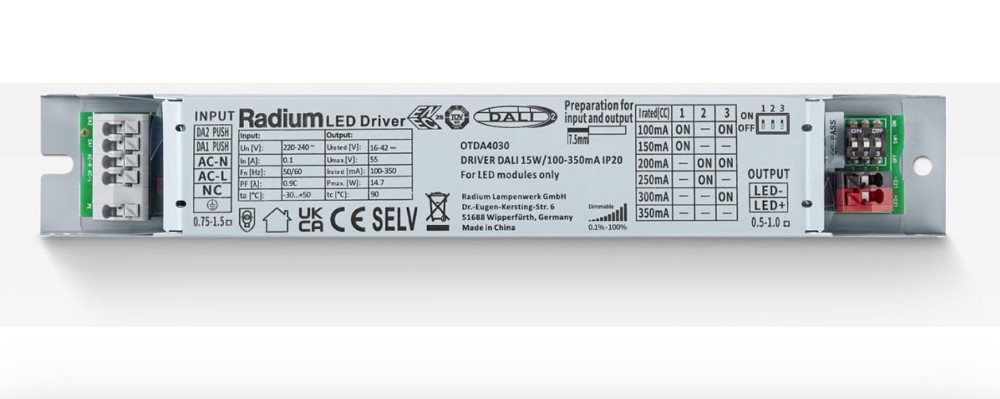

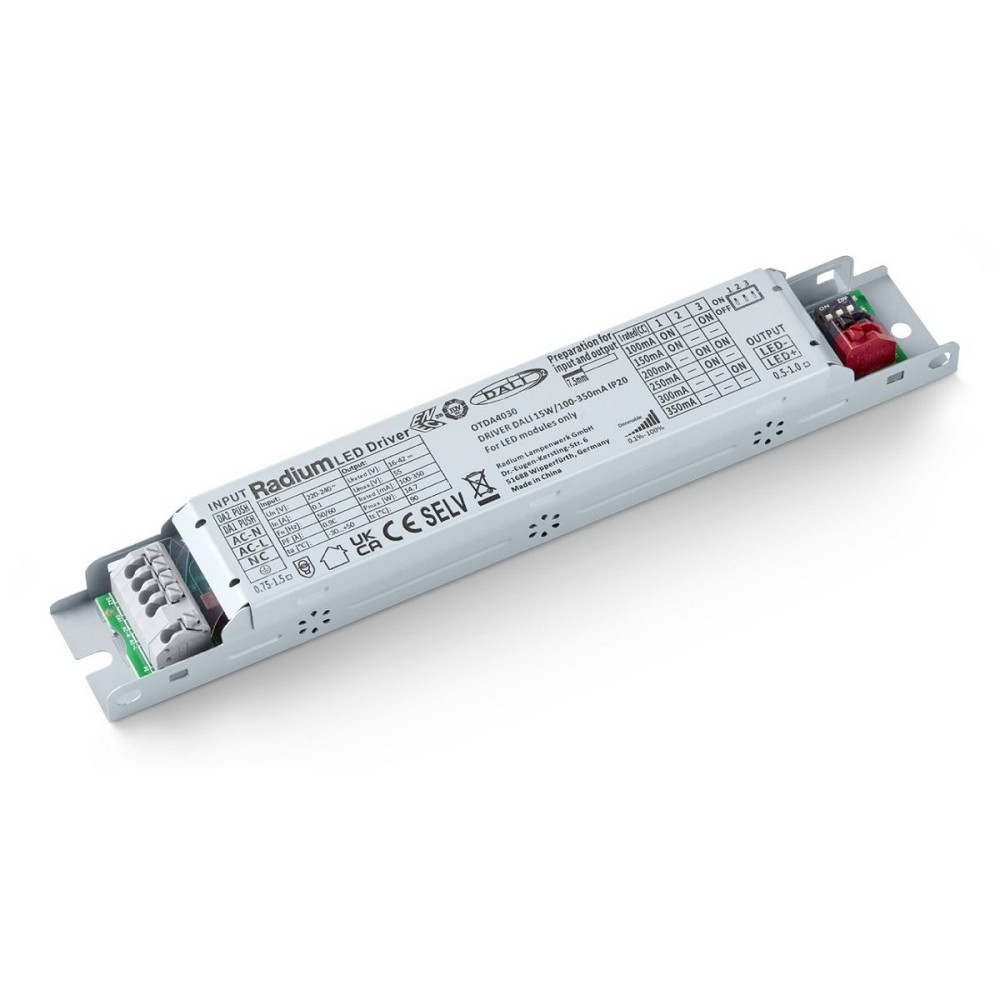

Der Radium OTDA4030 ist ein externer Konstantstrom-LED-Treiber für den Einbau in Leuchten und die Versorgung von DC-LED-Lampen und LED-Modulen. Das Betriebsgerät verfügt über eine maximale Ausgangsleistung von 15 W und einen einstellbaren Ausgangsstrom von 100 bis 350 mA.
Die Ausgangsspannung liegt im Bereich von 16 bis 42 V. Über die integrierte DALI-Schnittstelle kann der LED-Treiber gedimmt werden. Dadurch eignet sich der OTDA4030 insbesondere für Leuchten und LED-Anwendungen, bei denen eine regelbare Konstantstromversorgung benötigt wird.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 15 W |
| Ausgangsleistung | 2,0–14,7 W |
| Eingangsspannung AC | 220–240 V |
| Eingangsspannung DC | 200–264 V |
| Ausgangsspannung | 16–42 V |
| Ausgangsstrom | 100–350 mA, einstellbar |
| Frequenz | 50–60 Hz |
| Leistungsfaktor | ≥ 0,95 |
STEUERUNG & DIMMBARKEIT
| Dimmbar | Ja |
| Dimmverfahren | DALI |
| DALI-Typ | DALI |
| Steuerschnittstelle | DALI |
| Push-to-DIM | Ja |
TECHNISCHE DATEN
| Hersteller | Radium |
| Hersteller-Artikelnummer | OTDA4030 |
| EAN | 4003556010826 |
| Bestellzeichen | DRIVER DC DALI 15W/100-350mA IP20 |
| Produktart | DALI-LED-Treiber |
| Treiberart | Konstantstrom |
| Anwendungsbereich | DC-LED-Lampen und LED-Module |
| Einbauart | Leuchteneinbau |
| Schutzart | IP20 |
| Schutzklasse | I |
| Geeignet für Innenräume | Ja |
| Material | Metall |
INSTALLATION & KOMPATIBILITÄT
- Für den Einbau in geeignete LED-Leuchten vorgesehen
- Für DC-LED-Lampen und LED-Module mit Konstantstrombetrieb geeignet
- Ausgangsstrom von 100 bis 350 mA einstellbar
- Ausgangsspannungsbereich 16 bis 42 V beachten
- DALI-Steuerung für die Helligkeitsregelung
- Push-to-DIM-Funktion vorhanden
- Für Innenbereiche geeignet
- Nur mit LED-Modulen beziehungsweise LED-Lampen verwenden, deren elektrische Daten zum Treiber passen
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer bei Tc 66 °C | 50.000 h |
| Lebensdauer bei Tc 62 °C | 70.000 h |
| Lebensdauer bei Tc 57 °C | 100.000 h |
| Garantie | 5 Jahre |
| Leistungsfaktor | ≥ 0,95 |
ABMESSUNGEN
| Länge | 195 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Gewicht | ca. 150 g |
| Form | Kompakte Bauform |
EINSATZBEREICHE
- LED-Leuchten mit DC-LED-Modulen
- Leuchten mit konstantstrombetriebenen LEDs
- DC-LED-Tubes mit passender elektrischer Auslegung
- Innenbeleuchtung mit DALI-Steuerung
- Leuchten mit DALI-Dimmung
- Professionelle Beleuchtungsanlagen
BESONDERE FUNKTIONEN
- Maximal 15 W Ausgangsleistung
- Einstellbarer Konstantstrom von 100 bis 350 mA
- Ausgangsspannung von 16 bis 42 V
- DALI-dimmbar
- Push-to-DIM-Funktion
- Hoher Leistungsfaktor von mindestens 0,95
- Kompakte Abmessungen von 195 × 30 × 21 mm
- Für den Leuchteneinbau vorgesehen
HINWEISE
Der Radium OTDA4030 ist ein Konstantstrom-Treiber und darf nur mit LED-Lampen oder LED-Modulen betrieben werden, deren elektrische Kennwerte zum einstellbaren Ausgangsstrom und Ausgangsspannungsbereich passen. Besonders wichtig ist die korrekte Einstellung des Ausgangsstroms zwischen 100 und 350 mA. Die DALI-Dimmung setzt eine entsprechend ausgelegte DALI-Steuerung voraus. Das Betriebsgerät ist für Innenbereiche und den Einbau in geeignete Leuchten vorgesehen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTDA4030 ist ein kompakter Konstantstrom-LED-Treiber für professionelle LED-Anwendungen. Der große Einstellbereich von 100 bis 350 mA, der Ausgangsspannungsbereich von 16 bis 42 V und die maximale Ausgangsleistung von 15 W ermöglichen eine flexible Anpassung an unterschiedliche DC-LED-Module. Die integrierte DALI-Schnittstelle und Push-to-DIM-Funktion machen den Treiber besonders interessant für dimmbare Innenbeleuchtungen mit entsprechender Steuerung.
Wichtige Informationen zum Radium OTDA4030
Einstellbarer Konstantstrom
Der Ausgangsstrom lässt sich zwischen 100 und 350 mA einstellen. Vor der Inbetriebnahme muss der passende Stromwert entsprechend dem verwendeten LED-Modul oder der LED-Lampe gewählt werden.
DALI-dimmbar
Der OTDA4030 kann über seine DALI-Schnittstelle gedimmt werden. Zusätzlich steht eine Push-to-DIM-Funktion zur Verfügung, sofern die angeschlossene Installation dafür ausgelegt ist.
Ausgangsspannung beachten
Der Treiber liefert eine Ausgangsspannung von 16 bis 42 V. Die elektrische Kompatibilität zwischen Treiber und LED-Modul muss vor der Installation geprüft werden.
Kompakte Bauform
Mit 195 × 30 × 21 mm lässt sich der Treiber in geeignete Leuchten integrieren. Die Schutzart IP20 ist für trockene Innenbereiche vorgesehen.
