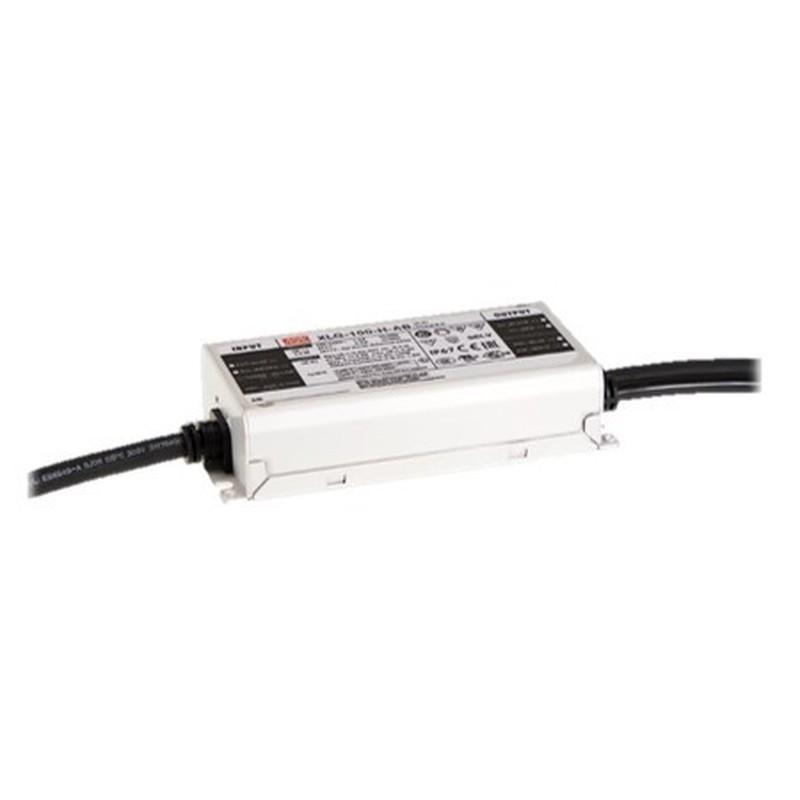

Der Radium DRIVER 100W/24V IP67 MeanWell OTNA2451 ist eine robuste Konstantspannungsversorgung für 24-V-LED-Anwendungen. Der LED-Treiber wandelt eine Eingangsspannung von 100–305 V AC in eine konstante Ausgangsspannung von 24 V um und stellt je nach angeschlossener Last bis zu 100 W Ausgangsleistung bereit.
Mit seiner hohen Schutzart IP67 ist das Betriebsgerät auch für anspruchsvolle Außenanwendungen geeignet. Das kompakte Gehäuse, die 4-kV-Überspannungsfestigkeit und die mittlere Effizienz von 92 % machen den Treiber zu einer zuverlässigen Versorgungslösung für geeignete 24-V-LED-Systeme.
ELEKTRISCHE & LEISTUNGSDATEN
| Nenn-Ausgangsleistung max. | 96 W |
| Ausgangsleistung | 0–100 W |
| Minimale Ausgangsleistung | 1 W |
| Ausgangsspannung | 24 V DC |
| Eingangsspannung | 100–305 V AC |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor | 0,95 |
| Mittlere Effizienz | 92 % |
| Dimmbar | Nein |
| Kanäle | 1 |
| Überspannungsfestigkeit L–N | 4 kV |
LICHTTECHNISCHE DATEN
| Produktart | LED-Treiber / Konstantspannungsversorgung |
| Geeignete LED-Systeme | 24-V-LED-Systeme mit Konstantspannung |
| Ausgangsspannung | 24 V DC |
| Ausgangsleistung | 0–100 W |
TECHNISCHE DATEN
| Hersteller | Radium |
| Hersteller-Artikelnummer | OTNA2451 |
| Bestellzeichen | DRIVER 100W/24V IP67 MeanWell |
| Ausführung | Statisch |
| Schutzart | IP67 |
| Schutzklasse | I |
| Gehäuse | Metall |
| Anschluss | Kabel |
| Geeignet für Außeneinsatz | Ja |
| Primärseitig für Gleichspannung geeignet | Nein |
INSTALLATION & KOMPATIBILITÄT
- Für LED-Systeme mit 24 V Konstantspannung geeignet.
- Ausgangsleistung von 0 bis 100 W entsprechend der angeschlossenen Last.
- Für Eingangsspannungen von 100–305 V AC ausgelegt.
- Für Außenanwendungen geeignet.
- Nicht dimmbar und nicht für eine nachträgliche Dimmung über DALI, 0–10 V, Phasenanschnitt oder Phasenabschnitt vorgesehen.
- Primärseitiger Betrieb mit Gleichspannung ist nicht vorgesehen.
- Der elektrische Anschluss muss entsprechend den geltenden Installationsvorschriften erfolgen.
LEBENSDAUER & NACHHALTIGKEIT
Der Radium LED-Treiber ist für eine mittlere Lebensdauer von 50.000 Stunden ausgelegt. Die mittlere Effizienz von 92 % trägt zu einem effizienten Betrieb des angeschlossenen 24-V-LED-Systems bei. Die Schutzart IP67 ermöglicht den Einsatz in dafür geeigneten Außeninstallationen.
ABMESSUNGEN
| Länge | 140 mm |
| Breite | 63 mm |
| Höhe | 32 mm |
| Produktgewicht | 580 g |
EINSATZBEREICHE
- 24-V-LED-Beleuchtung im Außenbereich
- LED-Streifen und LED-Module mit Konstantspannung
- Architektur- und Fassadenbeleuchtung
- Außenwerbung und Beschilderung
- Garten- und Landschaftsbeleuchtung
- Weitere geeignete 24-V-LED-Anwendungen
BESONDERE FUNKTIONEN
- Bis zu 100 W Ausgangsleistung
- Konstante Ausgangsspannung von 24 V
- Großer Eingangsspannungsbereich von 100–305 V AC
- Hoher Leistungsfaktor von 0,95
- 92 % mittlere Effizienz
- IP67 für anspruchsvolle Außenanwendungen
- 4-kV-Überspannungsfestigkeit zwischen L und N
- 50.000 Stunden Lebensdauer
HINWEISE
- Nur für LED-Systeme mit 24 V Konstantspannung verwenden.
- Die maximale Ausgangsleistung von 100 W darf nicht überschritten werden.
- Der Treiber ist nicht dimmbar.
- Auf eine fachgerechte Installation und geeignete Schutzmaßnahmen achten.
- Obwohl das Betriebsgerät IP67 besitzt, müssen Kabelanschlüsse und Übergänge ebenfalls entsprechend der vorgesehenen Schutzart ausgeführt werden.
- Die Schutzklasse I erfordert einen fachgerechten Schutzleiteranschluss.
- Die Montage sollte so erfolgen, dass die zulässige Gehäusetemperatur nicht überschritten wird.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium DRIVER 100W/24V IP67 MeanWell OTNA2451 ist eine robuste Konstantspannungsversorgung für leistungsstarke 24-V-LED-Systeme. Besonders interessant sind der große Eingangsspannungsbereich, die IP67-Schutzart, der hohe Leistungsfaktor und die 92 % mittlere Effizienz. Da der Treiber nicht dimmbar ist, sollte bereits bei der Planung feststehen, dass die angeschlossene LED-Anlage ohne integrierte Dimmfunktion betrieben werden soll.
Gut zu wissen
24 V Konstantspannung
Der Treiber stellt eine konstante Ausgangsspannung von 24 V DC für entsprechend ausgelegte LED-Systeme bereit.
Bis zu 100 W Ausgangsleistung
Der Ausgangsbereich reicht von 0 bis 100 W. Damit eignet sich das Betriebsgerät für entsprechend dimensionierte 24-V-LED-Anwendungen.
IP67 für den Außenbereich
Die hohe Schutzart ermöglicht den Einsatz in geeigneten Außeninstallationen, beispielsweise bei Architektur-, Fassaden- oder Gartenbeleuchtung.
Nicht dimmbar
Der OTNA2451 arbeitet als statische Konstantspannungsversorgung und verfügt über keine integrierte Dimmfunktion.
