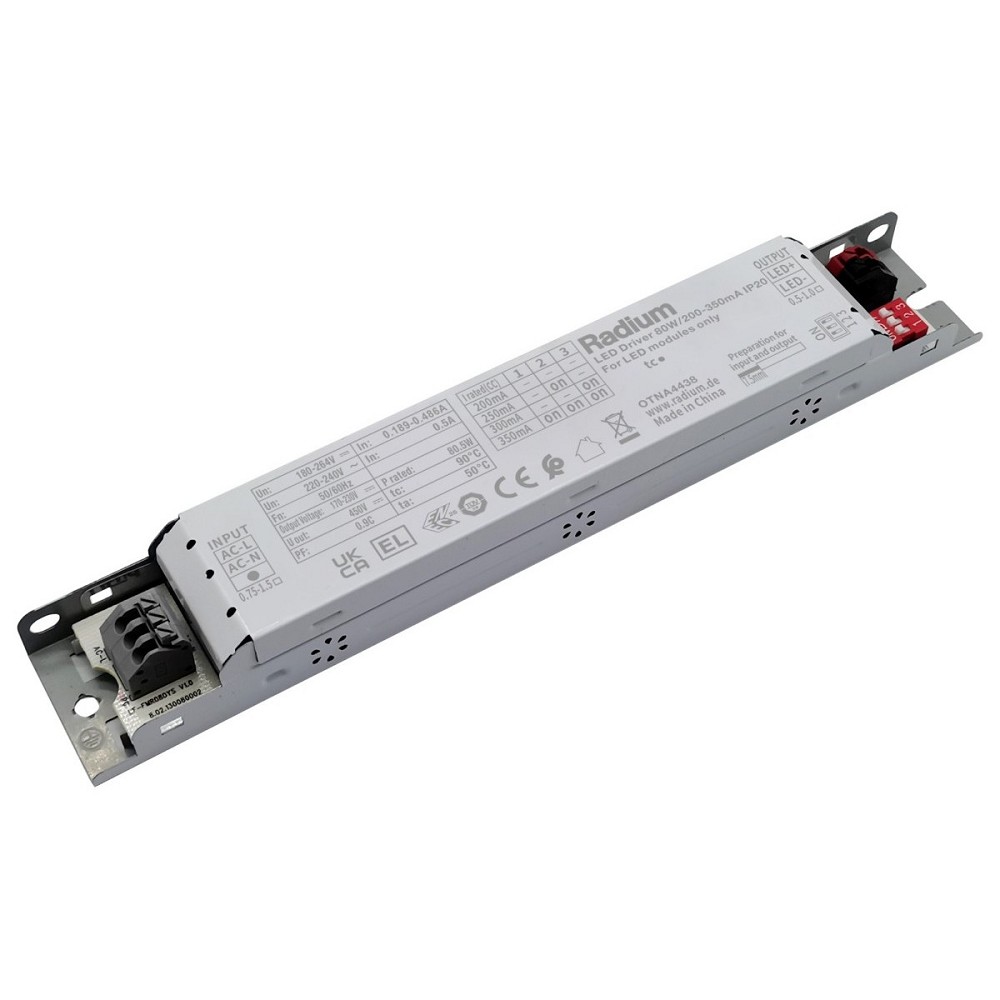

Der Radium LED-Treiber OTNA4438 ist ein externer Konstantstrom-Treiber für DC-LED-Lampen, LED-Tubes und LED-Module. Mit einem einstellbaren Ausgangsstrom von 200 bis 350 mA und einem Ausgangsleistungsbereich von 34,0 bis 80,5 W eignet er sich für leistungsstarke LED-Anwendungen mit passender Konstantstrom-Spezifikation.
Der Treiber liefert eine Ausgangsspannung von 170 bis 230 V und wird für den Einbau in geeignete Leuchten verwendet. Die kompakte Bauform mit 195 × 30 × 21 mm ermöglicht eine platzsparende Integration. Der OTNA4438 ist für den Innenbereich ausgelegt und nicht dimmbar.
ELEKTRISCHE & LEISTUNGSDATEN
| Hersteller | Radium |
| Hersteller-Artikelnummer | OTNA4438 |
| Bestellzeichen | DRIVER DC 80W/200-350mA IP20 |
| EAN | 4003556012745 |
| Nennleistung | 80 W |
| Ausgangsleistung | 34,0–80,5 W |
| Ausgangsstrom | 200–350 mA |
| Ausgangsspannung | 170–230 V DC |
| Eingangsspannung AC | 198–264 V |
| Eingangsspannung DC | 180–264 V |
| Leistungsfaktor | 0,9 |
| Max. Eingangsstrom | 0,5 A |
| Spitzen-Einschaltstrom | 36 A |
| Stoßspannungsfestigkeit L–N | 2 kV |
| Dimmbar | Nein |
| Push-Dim | Nein |
LICHTTECHNISCHE DATEN
Der OTNA4438 ist kein Leuchtmittel, sondern ein Konstantstrom-Betriebsgerät. Er versorgt geeignete DC-LED-Lampen und LED-Module mit einem definierten Betriebsstrom und ermöglicht dadurch einen stabilen Betrieb der angeschlossenen LED-Technik.
| Ausgangsstrom | 200 / 250 / 300 / 350 mA |
| Ausgangsspannungsbereich | 170–230 V |
| Konstantstrombetrieb | Ja |
| Dimmfunktion | Nein |
TECHNISCHE DATEN
| Bauart | Externer Konstantstrom-Treiber |
| Einsatz | Einbau in Leuchten |
| Geeignet für | DC-LED-Lampen, LED-Tubes und LED-Module |
| Schutzart | IP20 |
| Schutzklasse | I |
| Anschluss | Federklemmen |
| Umgebungstemperatur | −30 bis +50 °C |
| Maximale Gehäusetemperatur Tc | 75 °C |
| Maximale relative Luftfeuchtigkeit | 95 % |
| Gehäuse | Kunststoff |
| Gewicht | 160 g |
INSTALLATION & KOMPATIBILITÄT
Der OTNA4438 wird als externer Konstantstrom-Treiber in einer geeigneten Leuchte installiert. Für eine sichere und zuverlässige Funktion müssen Ausgangsstrom, Ausgangsspannung und Leistungsbereich des Treibers mit den technischen Anforderungen des angeschlossenen LED-Produkts übereinstimmen.
- Für DC-LED-Lampen und DC-LED-Tubes geeignet
- Für LED-Module mit passender Konstantstrom-Spezifikation geeignet
- Ausgangsstrom 200–350 mA
- Ausgangsspannung 170–230 V
- Ausgangsleistung 34,0–80,5 W
- Einbau innerhalb einer geeigneten Leuchte
- Nur für Innenanwendungen vorgesehen
LEBENSDAUER & NACHHALTIGKEIT
| Maximale Lebensdauer | 100.000 Stunden |
| Lebensdauer bei Tc 81 °C | 50.000 Stunden |
| Lebensdauer bei Tc 75 °C | 70.000 Stunden |
| Lebensdauer bei Tc 69 °C | 100.000 Stunden |
| Garantie | 5 Jahre |
Die tatsächliche Lebensdauer des Treibers hängt wesentlich von der thermischen Belastung ab. Eine gute Wärmeabfuhr und die Einhaltung der zulässigen Tc-Temperatur unterstützen einen langlebigen und zuverlässigen Betrieb.

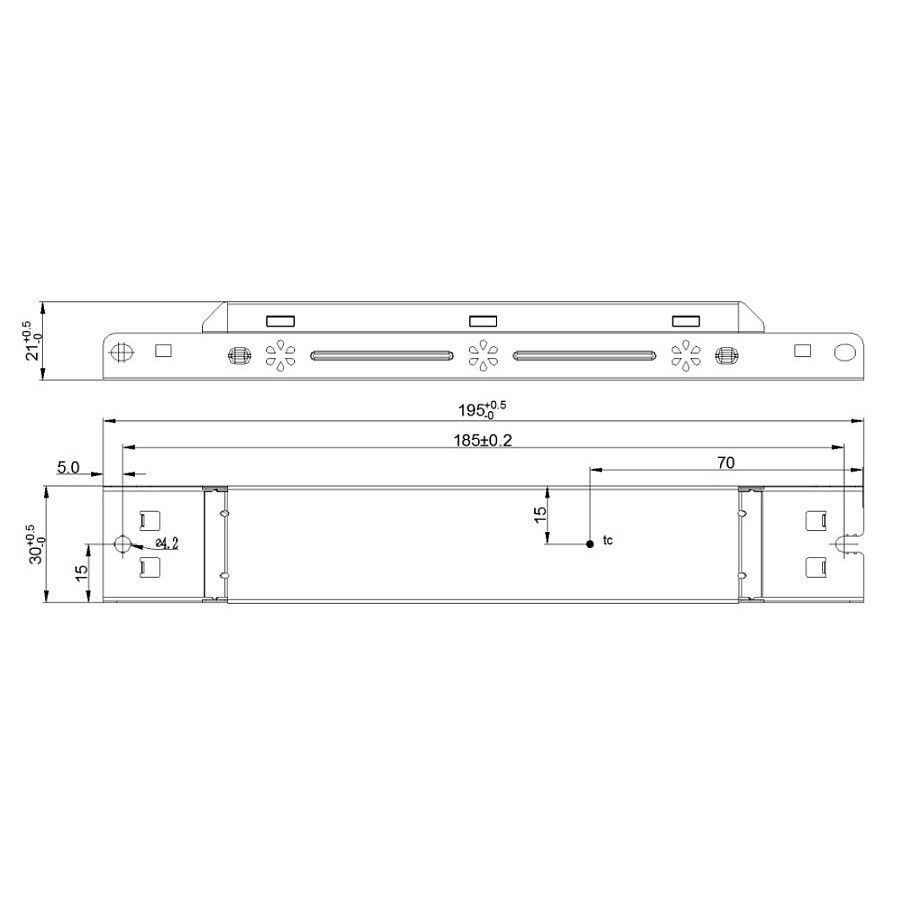

ABMESSUNGEN
| Länge | 195 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Gewicht | 160 g |
EINSATZBEREICHE
- Innenleuchten
- DC-LED-Tubes
- DC-LED-Lampen
- LED-Module mit Konstantstromversorgung
- Professionelle LED-Leuchten
- Nachrüstung geeigneter Leuchten auf LED-Technik
BESONDERE FUNKTIONEN
- Konstantstromversorgung mit 200–350 mA
- Leistungsbereich bis 80,5 W
- Ausgangsspannung 170–230 V
- Kompakte Bauform für den Leuchteneinbau
- Schutzart IP20
- Lebensdauer bis zu 100.000 Stunden
- 5 Jahre Garantie
HINWEISE
- Der OTNA4438 ist nicht dimmbar.
- Der Ausgangsstrom muss passend zum angeschlossenen LED-Produkt gewählt werden.
- Das angeschlossene LED-Produkt muss innerhalb des zulässigen Ausgangsspannungs- und Leistungsbereichs liegen.
- Der Treiber ist für Konstantstrom-Anwendungen vorgesehen.
- Der Einsatz ist auf den Innenbereich beschränkt.
- Die Installation und der elektrische Anschluss dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTNA4438 ist ein leistungsstarker Konstantstrom-Treiber für anspruchsvollere DC-LED-Anwendungen. Der breite Ausgangsbereich von 34,0 bis 80,5 W und die wählbaren 200–350 mA ermöglichen die Versorgung verschiedener kompatibler LED-Produkte. Durch die kompakte Bauform lässt sich der Treiber auch bei begrenztem Platzangebot in geeignete Leuchten integrieren. Besonders wichtig ist die genaue Abstimmung von Strom, Spannung und Leistung auf das angeschlossene LED-Produkt. Da der OTNA4438 nicht dimmbar ist, eignet er sich für Anwendungen mit einfachem Ein-/Aus-Betrieb.
Gut zu wissen
Konstantstrom ist entscheidend
Der OTNA4438 arbeitet mit einem einstellbaren Konstantstrom von 200 bis 350 mA. Deshalb muss das angeschlossene LED-Produkt ausdrücklich für diesen Strombereich geeignet sein.
Leistungsbereich beachten
Der zulässige Ausgangsleistungsbereich liegt bei 34,0 bis 80,5 W. Sowohl die Leistungsaufnahme als auch die erforderliche Betriebsspannung des LED-Produkts müssen innerhalb der Treiberdaten liegen.
Nicht dimmbar
Der OTNA4438 besitzt keine Dimmfunktion und ist für einen reinen Ein-/Aus-Betrieb ausgelegt. Für dimmbare Beleuchtungsanlagen sollte ein entsprechend dimmbarer Treiber eingesetzt werden.
Kompakte Bauform
Mit 195 × 30 × 21 mm ist der Treiber vergleichsweise kompakt und für den Einbau innerhalb geeigneter Leuchten konzipiert.
