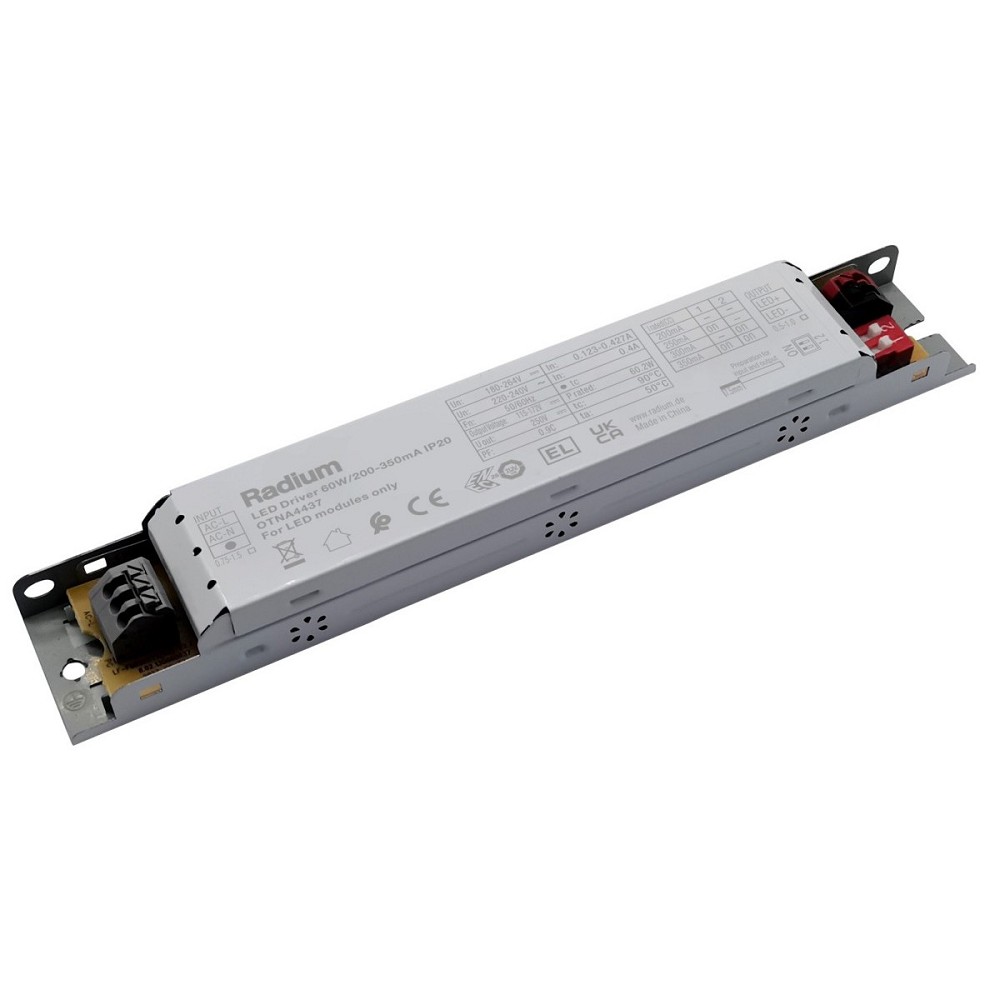

Der Radium LED-Treiber OTNA4437 ist ein externer Konstantstrom-Treiber für DC-LED-Lampen, LED-Tubes und LED-Module. Mit einem einstellbaren Ausgangsstrom von 200 bis 350 mA und einem Leistungsbereich von 23,0 bis 60,2 W eignet er sich besonders für die Versorgung mehrerer kompatibler Radium LED-T5-Nachrüstlösungen.
Der Treiber arbeitet mit einer Ausgangsspannung von 115 bis 172 V und wird direkt in die Leuchte eingebaut. Dank der kompakten Bauform von nur 195 × 30 × 21 mm lässt er sich platzsparend integrieren. Die Ausführung ist für den Innenbereich vorgesehen und nicht dimmbar.
ELEKTRISCHE & LEISTUNGSDATEN
| Hersteller | Radium |
| Hersteller-Artikelnummer | OTNA4437 |
| Bestellzeichen | DRIVER DC 60W/200-350mA IP20 |
| EAN | 4003556012738 |
| Ausgangsleistung | 23,0–60,2 W |
| Ausgangsstrom | 200–350 mA |
| Ausgangsspannung | 115–172 V DC |
| Eingangsspannung AC | 198–264 V |
| Eingangsspannung DC | 180–264 V |
| Leistungsfaktor | 0,9 |
| Max. Eingangsstrom | 0,4 A |
| Stoßspannungsfestigkeit L–N | 1,6 kV |
| Spitzen-Einschaltstrom | 35 A |
| Dimmbar | Nein |
| Dimmung per Push-Button | Nein |
LICHTTECHNISCHE DATEN
Der OTNA4437 ist kein Leuchtmittel, sondern ein Konstantstrom-Betriebsgerät zur elektrischen Versorgung geeigneter DC-LED-Lampen und LED-Module. Er stellt den für die angeschlossene LED-Technik erforderlichen konstanten Betriebsstrom bereit.
| Ausgangsstrom | 200 / 250 / 300 / 350 mA |
| Ausgangsspannungsbereich | 115–172 V |
| Konstantstrombetrieb | Ja |
| Dimmfunktion | Nein |
TECHNISCHE DATEN
| Bauart | Externer Konstantstrom-Treiber |
| Einsatz | Einbau in Leuchten |
| Geeignet für | DC-LED-Lampen, DC-LED-Tubes und LED-Module |
| Schutzart | IP20 |
| Schutzklasse | I |
| Anschlussart | Federklemmen |
| Umgebungstemperatur | −30 bis +50 °C |
| Lagertemperatur | −30 bis +80 °C |
| Max. relative Luftfeuchtigkeit | 95 % |
| Gewicht | 150 g |
INSTALLATION & KOMPATIBILITÄT
Der OTNA4437 wird als externer Konstantstrom-Treiber innerhalb einer geeigneten Leuchte eingesetzt. Entscheidend für einen sicheren Betrieb sind die Übereinstimmung von Ausgangsstrom, Ausgangsspannung und Leistungsbereich mit dem angeschlossenen LED-Produkt.
- Geeignet für Radium NEO 21/39: maximal 3 LED-Tubes
- Geeignet für Radium NEO 28/54: maximal 2 LED-Tubes
- Geeignet für Radium NEO 35/49: maximal 2 LED-Tubes
- Ausgangsstrom im Bereich 200–350 mA
- Ausgangsspannungsbereich 115–172 V
- Für den Einbau in Leuchten vorgesehen
- Nicht für den Außenbereich geeignet
LEBENSDAUER & NACHHALTIGKEIT
| Maximale Lebensdauer | 100.000 Stunden |
| Lebensdauer bei Tc 81 °C | 50.000 Stunden |
| Lebensdauer bei Tc 75 °C | 70.000 Stunden |
| Lebensdauer bei Tc 69 °C | 100.000 Stunden |
| Garantie | 5 Jahre |
Die angegebene Lebensdauer ist abhängig von der thermischen Belastung. Eine möglichst niedrige Gehäusetemperatur unterstützt eine lange Betriebsdauer des Treibers.

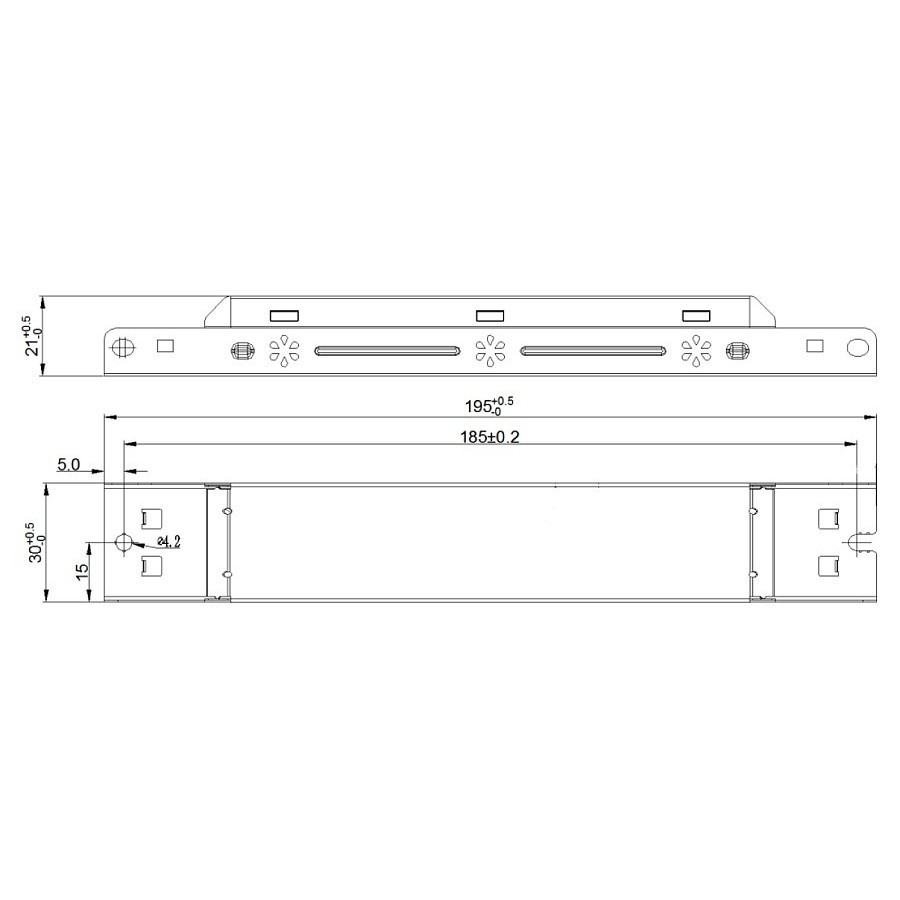

ABMESSUNGEN
| Länge | 195 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Gewicht | 150 g |
EINSATZBEREICHE
- Innenbereich
- LED-T5-Nachrüstlösungen mit externem Konstantstrombetrieb
- DC-LED-Tubes
- LED-Module mit passendem Strom- und Spannungsbereich
- Professionelle Leuchteninstallationen
- Nachrüstung geeigneter Leuchten auf LED-Technik
BESONDERE FUNKTIONEN
- Konstantstrombetrieb für stabile LED-Versorgung
- Ausgangsstrom von 200 bis 350 mA
- Leistungsbereich bis 60,2 W
- Kompakte Bauform für den Leuchteneinbau
- Geeignet für mehrere Radium NEO LED-T5-Ausführungen
- 5 Jahre Garantie
HINWEISE
- Der Treiber ist nicht dimmbar.
- Der Ausgangsstrom muss passend zum angeschlossenen LED-Produkt eingestellt beziehungsweise ausgewählt werden.
- Das angeschlossene LED-Produkt muss innerhalb des Ausgangsspannungs- und Leistungsbereichs des Treibers liegen.
- Der Treiber ist ausschließlich für geeignete DC-LED-Lampen und -Module vorgesehen.
- Der Einsatz ist auf den Innenbereich beschränkt.
- Der elektrische Anschluss darf nur durch entsprechend qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTNA4437 ist eine kompakte und leistungsfähige Lösung für DC-LED-Anwendungen mit Konstantstromversorgung. Besonders praktisch ist der große Ausgangsbereich von 23,0 bis 60,2 W in Verbindung mit 200–350 mA, wodurch sich der Treiber für mehrere Varianten der Radium NEO LED-T5-Serie einsetzen lässt. Die Bauform ist platzsparend und die lange Lebensdauer von bis zu 100.000 Stunden macht den Treiber für professionelle Installationen interessant. Zu beachten ist, dass keine Dimmfunktion vorhanden ist und Strom, Spannung sowie Leistung des angeschlossenen LED-Produkts exakt zum Treiber passen müssen.
Gut zu wissen
Konstantstrom statt Konstantspannung
Der OTNA4437 arbeitet mit einem konstanten Ausgangsstrom von 200–350 mA. Deshalb ist er für passende Konstantstrom-LED-Produkte vorgesehen und nicht mit einem herkömmlichen 12- oder 24-V-Konstantspannungstreiber gleichzusetzen.
Für mehrere NEO-T5-Ausführungen
Radium gibt die Kombination mit bis zu drei NEO 21/39 beziehungsweise bis zu zwei NEO 28/54 oder NEO 35/49 an. Dabei müssen die technischen Vorgaben des jeweiligen LED-Tubes berücksichtigt werden.
Nicht dimmbar
Der OTNA4437 verfügt über keine Dimmfunktion und ist auf einen festen Konstantstrombetrieb ausgelegt. Für dimmbare Anwendungen ist ein dafür geeigneter dimmbarer LED-Treiber erforderlich.
Kompakte Abmessungen
Mit nur 195 × 30 × 21 mm lässt sich der Treiber platzsparend innerhalb einer geeigneten Leuchte integrieren.
