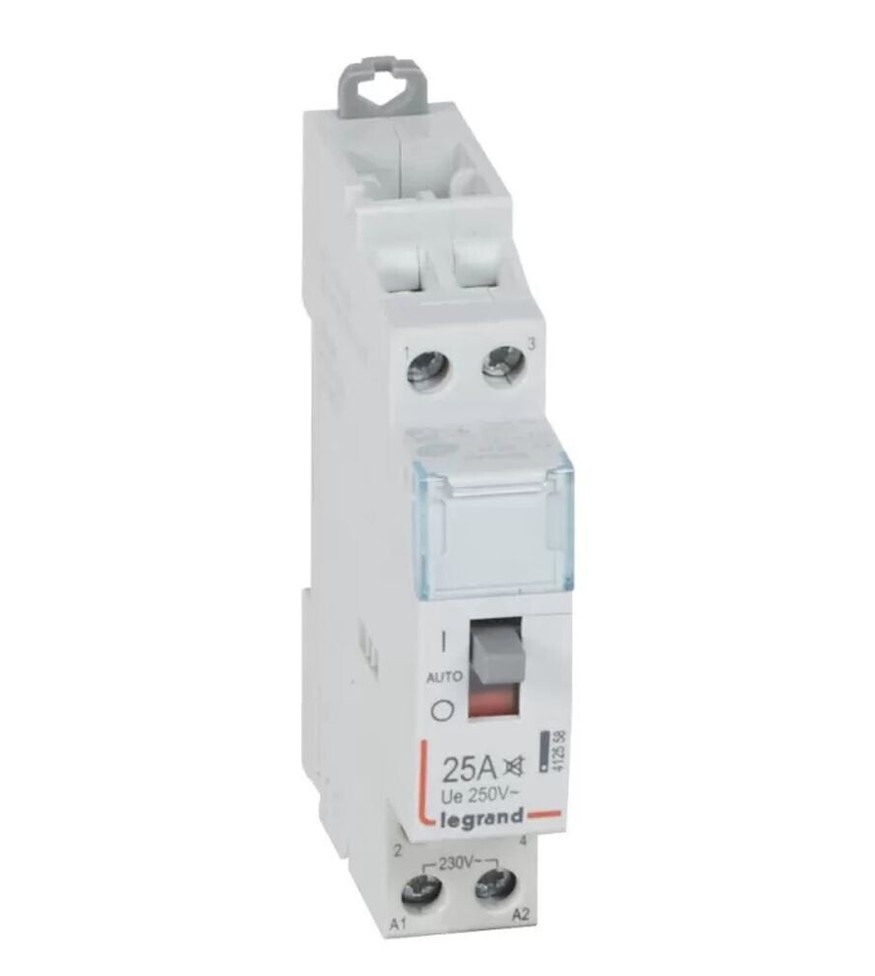

Legrand CX³ Installationsschütz 412558 – zuverlässiges Schalten von Beleuchtung, Heizungen und Motoren
Der Legrand 412558 Installationsschütz aus der CX³-Serie ist eine hochwertige Schaltlösung für die professionelle Elektroinstallation. Das Gerät ermöglicht das sichere und zuverlässige Schalten elektrischer Verbraucher wie Lampengruppen, Heizungen, Motoren und weitere Lasten.
Mit einer Bemessungsbetriebsspannung von 250 V AC und einem Bemessungsbetriebsstrom von 25 A eignet sich der Installationsschütz für zahlreiche Anwendungen in Wohn-, Gewerbe- und Industrieinstallationen. Die Ausführung mit 2 Schließkontakten ermöglicht eine flexible Laststeuerung in elektrischen Verteilungen.
Die integrierte AC-230-V-Spule arbeitet besonders geräuscharm. Dank der brummfreien Technologie eignet sich der Schütz auch für Anwendungen in geräuschempfindlichen Bereichen wie Wohnungen, Büros oder öffentlichen Gebäuden.
Der integrierte Handschalter ermöglicht eine manuelle Bedienung und erleichtert Prüfungen sowie Wartungsarbeiten. Über das Beschriftungsfenster und die Schaltzustandsanzeige ist eine schnelle Identifikation und Kontrolle des Betriebszustands möglich.
Die Montage erfolgt komfortabel auf einer Hutprofilschiene nach EN 60715 mittels rastender Schnellbefestigung. Zusätzlich können optionale Hilfsschalter angebaut werden, wodurch sich der Installationsschütz flexibel erweitern lässt.
Technische Daten
Allgemeine Daten
• Hersteller: Legrand (BT)
• Serie: CX³
• Artikelnummer: 412558
• GTIN / EAN: 3245064125581
• Hersteller-Art.-Nr.: 412558
• Produktart: Installationsschütz
• Ausführung: 2-polig
• Ursprungsland: Türkei
• Zolltarifnummer: 85364900
Elektrische Daten
• Bemessungsbetriebsspannung: 250 V AC
• Bemessungsbetriebsstrom Ie: 25 A
• Bemessungsbetätigungsspannung: 195–253 V
• Spulenspannung: AC 230 V
• Spannungsart Betriebsspannung: AC
• Spannungsart Betätigungsspannung: AC
• Gebrauchskategorie: AC-1 / AC-7a und AC-3 / AC-7b
• Anzahl Kontakte als Schließer: 2
Schaltleistungen
• Maximale Glühlampenlast: 3000 W
• Maximale Leuchtstofflampenlast: 2100 VA
• Leuchtstofflampenlast Duo-Schaltung: 2200 VA
• Leuchtstofflampenlast parallel kompensiert: 2800 VA
Bauform und Montage
• Montageart: Hutprofilschiene EN 60715
• Befestigung: Rastende Schnellbefestigung
• Breite in Teilungseinheiten: 1 TE
• Einbautiefe: 44 mm
• Handschalter: Ja
• Beschriftungsfenster: Ja
• Schaltzustandsanzeige: Ja
Schutz und Einsatzbedingungen
• Schutzart: IP2X
• Berührungsschutz: Ja
• Einsatzbereich: Elektroverteilungen und Schaltschränke
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Legrand CX³ Installationsschütz
• 2 Schließkontakte
• AC-230-V-Spule
• Brummfreie Ausführung
• Integrierter Handschalter
• Schaltzustandsanzeige
• Beschriftungsfenster
• Erweiterbar mit Hilfsschaltern
• Schnelle Montage auf DIN-Hutschiene
Einsatzbereiche
• Beleuchtungssteuerungen
• Schalten von Lampengruppen
• Heizungssteuerungen
• Motorsteuerungen
• Gebäudetechnik
• Elektroverteilungen
• Industrieanlagen
• Gewerbliche Installationen
• Automatisierungsanwendungen
Vorteile des Legrand 412558 CX³ Installationsschützes
• Zuverlässiges Schalten elektrischer Verbraucher bis 25 A
• Geräuscharmer Betrieb durch brummfreie Technik
• Flexible Anwendung durch 2 Schließkontakte
• Integrierter Handschalter für Wartung und Prüfung
• Einfache Montage auf DIN-Hutschiene
• Erweiterbar mit zusätzlichen Hilfsschaltern
• Platzsparende Bauform mit 1 TE Breite
• Geeignet für Beleuchtung, Motoren und Heizlasten
• Bewährte Legrand Qualität
Expertenbewertung
Der Legrand 412558 CX³ Installationsschütz ist eine professionelle Lösung für das Schalten unterschiedlichster elektrischer Lasten in modernen Installationen. Durch die Kombination aus hoher Schaltleistung, kompakter Bauweise und brummfreiem Betrieb eignet er sich besonders für Anwendungen, bei denen Zuverlässigkeit und geringer Geräuschpegel wichtig sind.
Die einfache Montage auf der DIN-Hutschiene, die integrierte Handbedienung und die Möglichkeit zur Erweiterung mit Hilfsschaltern machen den Installationsschütz zu einer vielseitigen Komponente für Wohngebäude, Gewerbe und industrielle Anwendungen. Die robuste CX³-Technik von Legrand sorgt für eine langlebige und sichere Schaltlösung.
