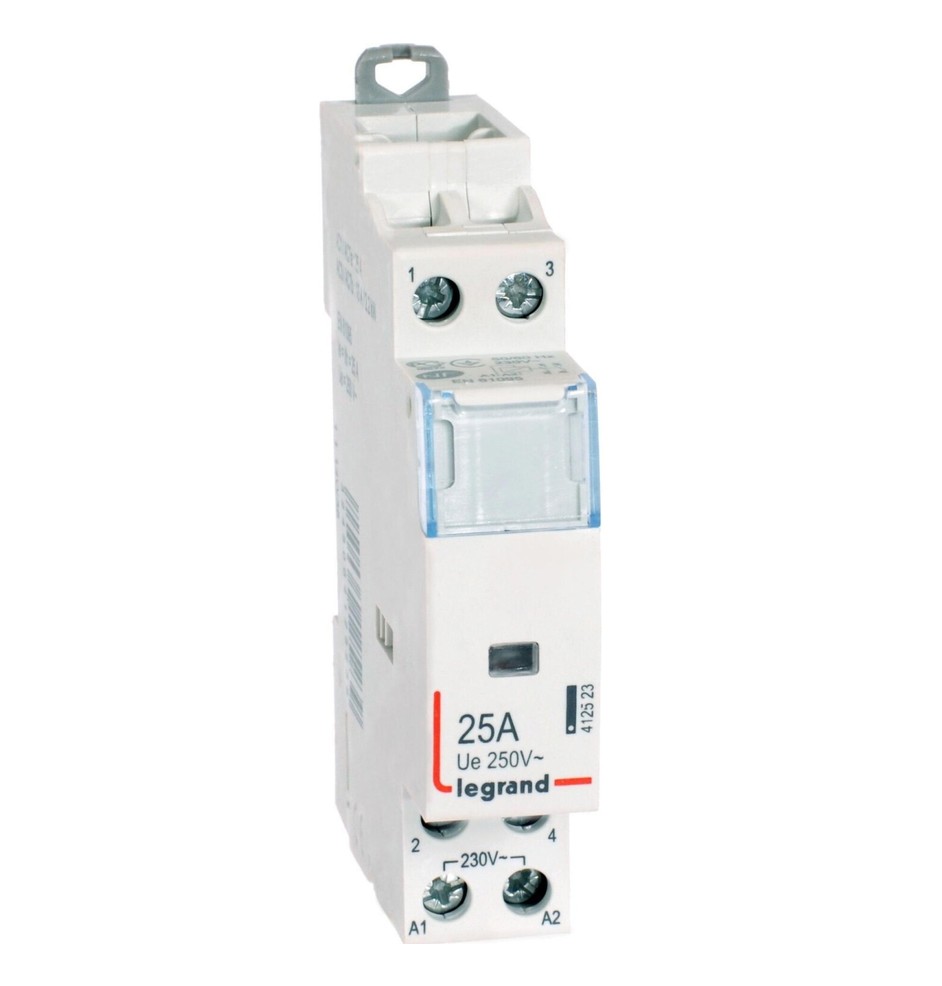

Legrand CX³ Installationsschütz 412523 – zuverlässige Schalttechnik für moderne Elektroinstallationen
Der Legrand 412523 CX³ Installationsschütz bietet eine sichere und effiziente Lösung zum Schalten elektrischer Verbraucher in Wohn-, Gewerbe- und Industrieanlagen. Der kompakte Schütz wurde speziell für den Einbau in Verteilungen entwickelt und ermöglicht die komfortable Steuerung verschiedener Lastarten.
Mit einer Spulenspannung von AC 230 V und einer Bemessungsbetriebsstromstärke von 25 A bei 250 V AC eignet sich der Schütz für zahlreiche Anwendungen wie Beleuchtungsanlagen, Heizungen oder kleinere Motoren. Die Ausführung mit 2 Schließkontakten ermöglicht eine flexible Integration in elektrische Steuerungen.
Der Installationsschütz entspricht der Norm EN 61095 und unterstützt die Gebrauchskategorien AC-1 / AC-7a sowie AC-3 / AC-7b. Dadurch ist er für unterschiedliche Schaltaufgaben in der Gebäudetechnik geeignet.
Dank der kompakten Bauform mit nur 1 Teilungseinheit lässt sich der Legrand CX³ Schütz platzsparend auf einer DIN-Hutprofilschiene nach EN 60715 montieren. Eine integrierte Schaltzustandsanzeige sowie das Beschriftungsfenster erleichtern Installation, Wartung und Kontrolle.
Technische Daten
Allgemeine Daten
• Hersteller: Legrand
• Serie: CX³
• Artikelnummer: 412523
• Herstellerartikelnummer: 412523
• EAN: 3245064125239
• Produktart: Installationsschütz
• Ausführung: 2-polig
• Farbe: Grau
• Halogenfrei: Ja
Elektrische Daten
• Spulenspannung: AC 230 V
• Bemessungsbetriebsspannung: 250 V AC
• Bemessungsbetriebsstrom Ie: 25 A
• Bemessungsbetätigungsspannung: 195–253 V
• Spannungsart Betriebsspannung: AC
• Spannungsart Betätigungsspannung: AC
• Frequenzbereich: 50–60 Hz
• Anzahl Kontakte als Schließer: 2
• Anzahl Kontakte als Öffner: 0
Schaltleistungen
• Maximale Glühlampenlast: 3000 W
• Maximale Leuchtstofflampenlast: 2100 VA
• Leuchtstofflampenlast Duo-Schaltung: 2200 VA
• Geeignet für Lasten nach AC-1 / AC-7a
• Geeignet für Lasten nach AC-3 / AC-7b
Montage und Bauform
• Montageart: DIN-Hutschiene
• Befestigung: Rastende Schnellbefestigung
• Breite: 1 Teilungseinheit
• Breite: 17,8 mm
• Höhe: 94,9 mm
• Tiefe: 67,3 mm
• Einbautiefe: 44 mm
• Zusatzeinrichtungen möglich: Ja
Schutz und Eigenschaften
• Schutzart: IP2X
• Schlagfestigkeit: IK04
• Einsatztemperatur: -25 °C bis +60 °C
• Anschlussklemmen: 0,75–6 mm²
• Beschriftungsfläche vorhanden
• Schaltzustandsanzeige vorhanden
Ausstattung
• Legrand CX³ Installationsschütz 412523
• 2 Schließkontakte
• AC-230-V-Steuerspannung
• Ohne Handschalter
• Beschriftungsfenster
• Schaltzustandsanzeige
• Montage auf DIN-Hutschiene
• Erweiterbar mit Hilfsschaltern
Einsatzbereiche
• Beleuchtungssteuerungen
• Schalten von Lampengruppen
• Heizungsanlagen
• Gebäudetechnik
• Steuerungen in Unterverteilungen
• Gewerbliche Elektroinstallationen
• Schaltschrankbau
• Automatisierungstechnik
Vorteile des Legrand 412523 CX³ Schützes
• Kompakte Bauform mit nur 1 TE
• Zuverlässiges Schalten bis 25 A
• Universell einsetzbar für verschiedene Lastarten
• Einfache Montage auf DIN-Hutschiene
• Übersichtliche Kontrolle durch Schaltzustandsanzeige
• Erweiterbar mit Zusatzkomponenten
• Robuste Legrand CX³ Qualität
• Professionelle Lösung für moderne Elektroinstallationen
Expertenbewertung
Der Legrand 412523 CX³ Installationsschütz ist eine zuverlässige und platzsparende Lösung für die Steuerung elektrischer Verbraucher in Verteilungen. Besonders bei Beleuchtungsanlagen, Heizungen und allgemeinen Schaltaufgaben überzeugt der Schütz durch seine kompakte Bauweise, einfache Montage und hohe Flexibilität.
Die Kombination aus 25 A Schaltleistung, 230-V-Steuerspannung und der Möglichkeit zur Erweiterung macht ihn zu einer vielseitigen Komponente für professionelle Elektroinstallationen in Wohn- und Gewerbegebäuden.
