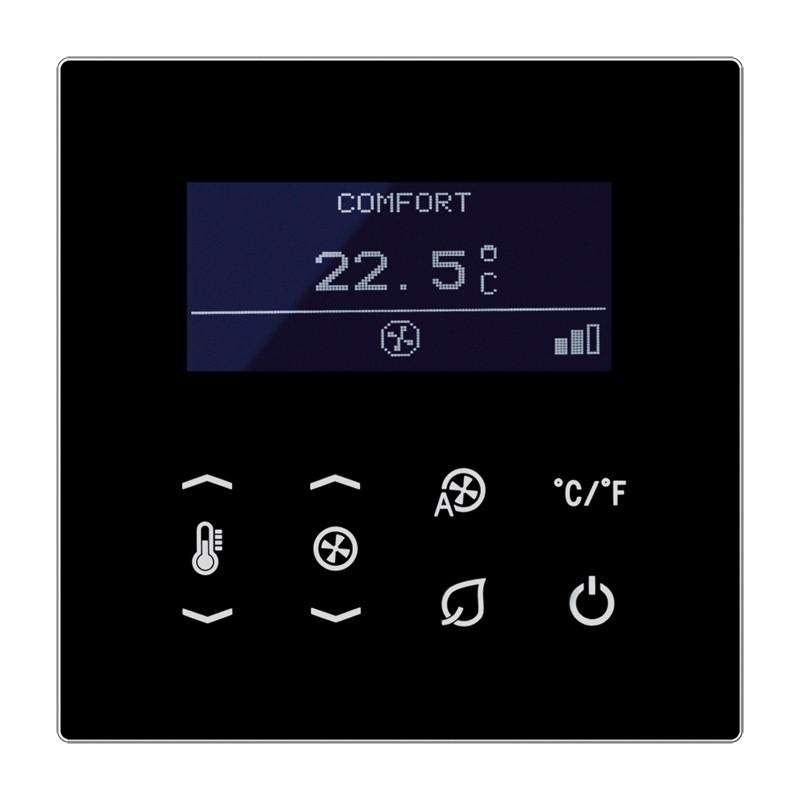

Der JUNG TRD LS 9248 SW ist ein hochwertiger KNX Raumtemperaturregler zur komfortablen Steuerung von Fan-Coil-Systemen. Das Gerät kombiniert Temperaturmessung, Regelung und Bedienung in einer eleganten Einheit mit Echtglasfront und 8 kapazitiven Sensortasten. Das integrierte Display zeigt unter anderem die aktuelle Raumtemperatur, Lüfterstufe sowie Betriebsart beziehungsweise Profil an.
Der Regler eignet sich sowohl für 2-Rohr- als auch 4-Rohr-Fan-Coil-Anlagen und kann bis zu drei Lüfterstufen ansteuern. Über KNX lässt er sich in eine bestehende Gebäudeautomation integrieren und ermöglicht eine komfortable Steuerung von Heizen und Kühlen.
Produktvorteile
- KNX Raumtemperaturregler für Fan-Coil-Anwendungen
- Geeignet für 2-Rohr- und 4-Rohr-Systeme
- Steuerung von Heizen und Kühlen
- Bis zu 3 Lüfterstufen steuerbar
- Großzügiges Display
- 8 kapazitive Sensortasten
- Hochwertige Echtglasfront
- Integrierter Temperatursensor
- Externer Temperaturfühler anschließbar
- Manuelle Sollwertverstellung
- Mehrere Betriebsarten und Temperaturprofile
- Status-LED
- Integrierter KNX-Busankoppler
- Als Nebenstelle eines Raumtemperaturreglers einsetzbar
- Unterputzmontage
- Elegantes schwarzes Design der Serie LS
KNX Gebäudetechnik
Der TRD LS 9248 SW kommuniziert über KNX TP und lässt sich dadurch in KNX-basierte Gebäudeautomationssysteme integrieren.
Der integrierte Busankoppler erleichtert die Einbindung in die KNX-Installation. Die Parametrierung erfolgt über die entsprechenden KNX-/ETS-Systeme. JUNG stellt dafür unter anderem ETS-Datenbanken und Produktdokumentationen bereit.
Fan-Coil-Steuerung
Der Raumtemperaturregler wurde speziell für die Bedienung und Regelung elektrischer Gebläsekonvektoren entwickelt.
Je nach Anlagenkonfiguration können damit:
- Heizbetrieb
- Kühlbetrieb
- Lüfterstufen
- Raumtemperatur
- Betriebsarten
- Temperaturprofile
gesteuert beziehungsweise geregelt werden.
Der Regler unterstützt sowohl 2-Rohr- als auch 4-Rohr-Fan-Coil-Anlagen und kann bis zu drei Lüfterstufen ansteuern.
Display
Das integrierte Display stellt wichtige Informationen übersichtlich dar. Angezeigt werden können unter anderem:
- Aktuelle Raumtemperatur
- Lüfterstufe
- Betriebsart
- Aktuelles Profil
- Temperatur in °C oder °F
Helligkeit und Kontrast des Displays können angepasst werden. Auch die Dauer der Displaybeleuchtung lässt sich einstellen.
Bedienung
Die Bedienung erfolgt über 8 kapazitive Sensortasten auf der hochwertigen Echtglasfront.
Dadurch lassen sich die Funktionen des Fan-Coil-Systems komfortabel direkt am Raumregler bedienen. Die Menüstruktur verfügt über eine Bedienebene sowie zwei zusätzliche Menüebenen, die bei Bedarf gesperrt werden können.
Temperaturregelung
Der integrierte Temperatursensor erfasst die Raumtemperatur und ermöglicht die Regelung über das KNX-System.
Zusätzlich kann ein externer Temperaturfühler ausgewertet werden. Dadurch ergeben sich weitere Möglichkeiten für die Temperaturerfassung, beispielsweise wenn die Messung direkt am Gerät aufgrund der Einbausituation nicht optimal ist.
Betriebsarten und Temperaturprofile
Der TRD LS 9248 SW unterstützt verschiedene Betriebsarten und ermöglicht die Auswahl unterschiedlicher Temperaturprofile.
Für KNX-Standardanwendungen stehen vier Betriebsmodi zur Verfügung. Zusätzlich können fünf Temperaturprofile für Anwendungen wie Hotels oder vergleichbare Gebäude genutzt werden.
Statusanzeige
Eine integrierte Status-LED informiert über den Betriebszustand. Die LED kann in Rot, Grün und Blau anzeigen.
Nebenstellenbetrieb
Der JUNG Raumtemperaturregler kann auch als Nebenstelle für einen Raumtemperaturregler eingesetzt werden.
Damit eignet er sich beispielsweise für größere Räume oder Anwendungen, bei denen mehrere Bedienmöglichkeiten für die Raumtemperatur benötigt werden.
Technische Daten
- Hersteller: JUNG
- Serie: LS
- Artikelnummer: TRD LS 9248 SW
- EAN: 4011377155992
- Farbe: Schwarz
- RAL-ähnlich: 9005
- Anwendung: Raumtemperaturregelung / Fan Coil
- Bussystem: KNX
- KNX Medium: TP 256
- KNX-RF: Nein
- Funkbus: Nein
- LON: Nein
- Powernet: Nein
- Integrierter Busankoppler: Ja
- Display: Ja
- Status-LED: Ja
- Sensortasten: 8
- Vor-Ort-Bedienung: Ja
- Manuelle Sollwertverstellung: Ja
- Interner Temperatursensor: Ja
- Externer Temperatursensor auswertbar: Ja
- Fan-Coil-Steuerung: Ja
- 2-Rohr-Systeme: Ja
- 4-Rohr-Systeme: Ja
- Lüfterstufen: bis zu 3
- Heizbetrieb: Ja
- Kühlbetrieb: Ja
- Nebenstellenbetrieb: Ja
- Montageart: Unterputz
- Schutzart: IP2X
- Schutzklasse: III
- KNX-Nennspannung: 21–32 V DC SELV
- KNX-Stromaufnahme: 8–17,5 mA
- Umgebungstemperatur: -5 bis +45 °C
Abmessungen und Gewicht
- Breite: 85 mm
- Höhe: 73 mm
- Tiefe: 85 mm
- Gewicht: 116 g
Die Abmessungen und das Gewicht werden von JUNG für den Einzelartikel angegeben.
Kommunikationstechnologie
Bei diesem Produkt handelt es sich nicht um ein WLAN-, Bluetooth- oder Matter-Gerät.
Die Kommunikation erfolgt über:
- KNX TP
- KNX-Busleitung
- Integrierter KNX-Busankoppler
Damit ist der Regler für klassische kabelgebundene KNX-Gebäudeautomation ausgelegt.
Passende Systemkomponenten
Für den Einsatz des TRD LS 9248 SW wird eine KNX-Installation mit entsprechender KNX-Spannungsversorgung und weiteren KNX-Komponenten benötigt.
Externer Temperaturfühler JUNG FF 7.8
Der optionale externe Temperaturfühler kann vom Raumtemperaturregler ausgewertet werden.
KNX Fan-Coil-Aktor
Für die tatsächliche Ansteuerung des Fan-Coil-Geräts wird ein zum System passender KNX-Aktor benötigt. Der Raumtemperaturregler übernimmt die Bedienung und Regelung, während der Aktor die entsprechenden Schalt- beziehungsweise Stellbefehle an die angeschlossene Anlage weitergibt.
Montage und Installation
Der TRD LS 9248 SW ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Der KNX-Anschluss erfolgt über den integrierten Busankoppler.
Die Installation und Parametrierung sollte durch eine entsprechend qualifizierte Elektro- beziehungsweise KNX-Fachkraft erfolgen.
Sicherheitshinweise
- Installation ausschließlich durch qualifiziertes Fachpersonal.
- Arbeiten an der KNX-Installation nur im spannungsfreien Zustand durchführen.
- Vorgaben für KNX-Installationen beachten.
- Geeignete Gerätedose für die Unterputzmontage verwenden.
- Nur bestimmungsgemäß in KNX-Anlagen einsetzen.
- Parametrierung entsprechend der jeweiligen Fan-Coil-Anlage vornehmen.
Für wen eignet sich der JUNG TRD LS 9248 SW?
Der Raumtemperaturregler ist besonders interessant für:
- Moderne Wohngebäude
- Smart Buildings
- Hotels
- Bürogebäude
- Konferenzräume
- Gewerbeobjekte
- Gebäude mit Fan-Coil-Klimatisierung
- KNX-Einfamilienhäuser
- KNX-Gebäudeautomation
- 2-Rohr-Fan-Coil-Systeme
- 4-Rohr-Fan-Coil-Systeme
Unser Fazit
Der JUNG TRD LS 9248 SW ist eine elegante und vielseitige Lösung für die KNX-basierte Steuerung von Fan-Coil-Systemen. Die Kombination aus hochwertiger Glasfront, kapazitiven Sensortasten, Display und umfangreichen Regelungsmöglichkeiten sorgt für eine komfortable Bedienung direkt im Raum.
Durch die Unterstützung von 2-Rohr- und 4-Rohr-Systemen sowie bis zu drei Lüfterstufen eignet sich der Regler für unterschiedliche Heiz- und Kühllösungen. Die KNX-Anbindung macht ihn zudem zu einer passenden Komponente für anspruchsvolle Gebäudeautomationssysteme.
