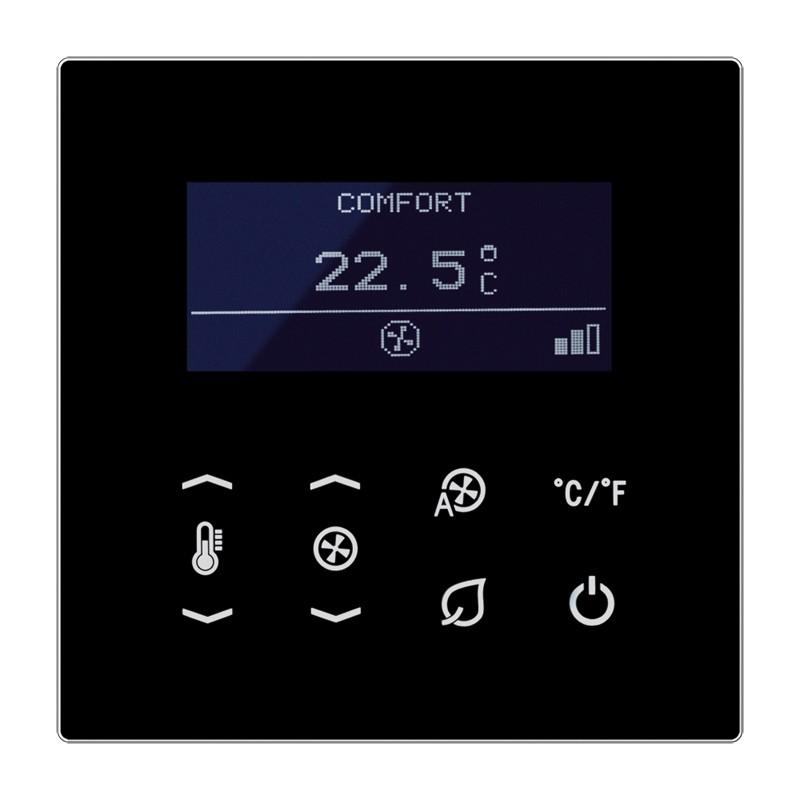

Der JUNG TRD LS 9248 SW ist ein moderner KNX-Raumtemperaturregler für die komfortable Steuerung von Fan-Coil-Systemen. Das Gerät verbindet eine übersichtliche Bedienung über 8 kapazitive Sensortasten mit einem integrierten Display und einer präzisen Temperaturregelung.
Der Regler eignet sich für 2-Rohr- und 4-Rohr-Fan-Coil-Systeme und kann bis zu drei Lüfterstufen steuern. Über den KNX-Bus lässt er sich in eine umfassende Gebäudeautomation integrieren.
Die schwarze Echtglasfront und das dezente Design der JUNG Serie LS machen den Regler auch optisch zu einer hochwertigen Lösung für moderne Wohn- und Gewerbeobjekte.
Produktvorteile
- KNX-Raumtemperaturregler speziell für Fan-Coil-Anwendungen
- Für 2-Rohr- und 4-Rohr-Systeme
- Heizen und Kühlen
- Steuerung von bis zu 3 Lüfterstufen
- Integriertes Display
- 8 kapazitive Sensortasten
- Hochwertige Echtglasfront
- Integrierter Temperatursensor
- Externer Temperaturfühler anschließbar
- Individuelle Sollwertverstellung
- Mehrere Betriebsarten
- Temperaturprofile für unterschiedliche Anwendungen
- RGB-Statusanzeige
- Als Nebenstelle eines Raumtemperaturreglers einsetzbar
- Integrierter KNX-Busankoppler
- Unterputzmontage
- Hochwertiges schwarzes Design
Fan-Coil-Steuerung
Der TRD LS 9248 SW wurde für die Raumtemperaturregelung in Verbindung mit Gebläsekonvektoren (Fan-Coils) entwickelt.
Je nach Anlagenaufbau kann der Regler sowohl Heiz- als auch Kühlfunktionen übernehmen. Die Ansteuerung von bis zu drei Lüfterstufen ermöglicht eine bedarfsgerechte Anpassung der Luftleistung.
Unterstützt werden:
- 2-Rohr-Fan-Coil-Systeme
- 4-Rohr-Fan-Coil-Systeme
- Heizen
- Kühlen
- Bis zu 3 Lüfterstufen
- Verschiedene Betriebsarten
- Individuelle Temperaturprofile
Dadurch eignet sich das Gerät beispielsweise für Hotels, Büros, Wohngebäude und andere Gebäude mit zentraler Heiz- und Kühltechnik.
Display und Bedienung
Die Bedienung erfolgt über 8 kapazitive Sensortasten, die in die Echtglasfront integriert sind.
Das Display informiert übersichtlich über wichtige Raum- und Betriebsdaten. Je nach Konfiguration können beispielsweise folgende Informationen angezeigt werden:
- Raumtemperatur
- Solltemperatur
- Lüfterstufe
- Betriebsart
- Temperaturprofil
Die Displaydarstellung kann an die jeweilige Anwendung angepasst werden. Auch Helligkeit und Kontrast lassen sich konfigurieren.
Temperaturregelung
Der integrierte Sensor erfasst die Raumtemperatur direkt am Gerät. Für Anwendungen, bei denen die Temperatur an einer anderen Stelle im Raum erfasst werden soll, kann zusätzlich ein externer Temperaturfühler verwendet werden.
Die Solltemperatur lässt sich direkt am Gerät verändern. Die eigentliche Regelung und Kommunikation mit den angeschlossenen KNX-Komponenten erfolgt über den KNX-Bus.
Betriebsarten
Der Raumtemperaturregler unterstützt verschiedene Betriebszustände und Temperaturprofile.
Damit kann die Raumtemperatur beispielsweise an unterschiedliche Nutzungssituationen angepasst werden:
- Komfort
- Standby
- Nacht
- Frost-/Hitzeschutz
- Individuelle Temperaturprofile
Das ist besonders bei Gebäuden mit wechselnder Nutzung interessant, beispielsweise in Hotels, Büros oder Besprechungsräumen.
Statusanzeige
Eine integrierte mehrfarbige Status-LED ermöglicht eine schnelle optische Rückmeldung. Die Anzeige kann unter anderem in Rot, Grün und Blau erfolgen.
Damit lassen sich Zustände direkt am Gerät erkennen, ohne dass das Display dauerhaft aktiv sein muss.
KNX Gebäudetechnik
Der TRD LS 9248 SW kommuniziert über KNX TP und verfügt über einen integrierten KNX-Busankoppler.
Damit kann der Raumtemperaturregler direkt in KNX-Gebäudeautomationssysteme integriert werden. Die Parametrierung erfolgt über die entsprechende ETS-Software.
Der Regler kann dabei sowohl eigenständig als Raumtemperaturregler als auch als Nebenstelle in einer größeren KNX-Lösung eingesetzt werden.
Technische Daten
- Hersteller: JUNG
- Serie: LS
- Artikelnummer: TRD LS 9248 SW
- EAN: 4011377155978
- Farbe: Schwarz
- Front: Echtglas
- Bussystem: KNX
- KNX Medium: TP
- Integrierter KNX-Busankoppler: Ja
- KNX-RF: Nein
- WLAN / WiFi: Nein
- Bluetooth: Nein
- Zigbee: Nein
- Matter: Nein
- Display: Ja
- Kapazitive Sensortasten: 8
- Status-LED: Ja
- Integrierter Temperatursensor: Ja
- Externer Temperaturfühler auswertbar: Ja
- Heizen: Ja
- Kühlen: Ja
- Fan-Coil-Steuerung: Ja
- 2-Rohr-Systeme: Ja
- 4-Rohr-Systeme: Ja
- Lüfterstufen: bis zu 3
- Sollwertverstellung: Ja
- Temperaturprofile: Ja
- Nebenstellenbetrieb: Ja
- Montage: Unterputz
- Schutzart: IP2X
- Schutzklasse: III
- KNX-Nennspannung: 21–32 V DC SELV
- KNX-Stromaufnahme: 8–17,5 mA
- Umgebungstemperatur: -5 bis +45 °C
Kommunikationstechnologie
Bei diesem Produkt handelt es sich um einen kabelgebundenen KNX-Raumtemperaturregler.
- KNX TP: Ja
- KNX RF: Nein
- WLAN / WiFi: Nein
- Bluetooth: Nein
- Zigbee: Nein
- Matter: Nein
Die Kommunikation und Spannungsversorgung erfolgen über den KNX-Bus.
Passende Systemkomponenten
KNX-Spannungsversorgung
Für den Betrieb wird eine geeignete KNX-Spannungsversorgung benötigt.
KNX Fan-Coil-Aktor
Zur Ansteuerung der angeschlossenen Fan-Coil-Anlage wird ein geeigneter KNX-Aktor benötigt. Dieser setzt die vom Raumtemperaturregler ausgegebenen Steuerbefehle in die entsprechenden Schalt- beziehungsweise Stellvorgänge um.
Externer Temperaturfühler
Bei Bedarf kann ein geeigneter externer Temperaturfühler zur zusätzlichen Temperaturerfassung eingesetzt werden.
Passende JUNG Serie LS Rahmen
Der Regler ist für die Kombination mit passenden Rahmen und Abdeckungen der JUNG Serie LS vorgesehen.
Bei Zubehörartikeln, deren konkrete EAN nicht eindeutig für die jeweilige Ausführung verifiziert werden kann, sollte keine EAN geschätzt oder ergänzt werden.
Montage und Installation
Der TRD LS 9248 SW ist für die Unterputzmontage vorgesehen. Der Anschluss an die Gebäudeautomation erfolgt über den KNX-Bus.
Die Installation und Parametrierung sollte durch eine qualifizierte Elektro- beziehungsweise KNX-Fachkraft erfolgen.
Sicherheitshinweise
- Installation ausschließlich durch qualifiziertes Fachpersonal.
- Arbeiten an der KNX-Installation nur im spannungsfreien Zustand durchführen.
- Vorgaben für KNX-Installationen beachten.
- Geeignete Unterputzdose verwenden.
- Nur bestimmungsgemäß als Raumtemperaturregler einsetzen.
- Parametrierung passend zur vorhandenen Fan-Coil-Anlage vornehmen.
Für wen eignet sich der JUNG TRD LS 9248 SW?
Der Regler ist besonders interessant für:
- KNX-Einfamilienhäuser
- Smart Buildings
- Bürogebäude
- Hotels
- Konferenzräume
- Gewerbeobjekte
- Wohnanlagen
- Gebäude mit Fan-Coil-Systemen
- 2-Rohr-Fan-Coil-Anlagen
- 4-Rohr-Fan-Coil-Anlagen
- KNX-Heizungs- und Klimaregelungen
- Neubauten und hochwertige Sanierungen
Unser Fazit
Der JUNG TRD LS 9248 SW verbindet eine moderne Bedienoberfläche mit umfangreichen Funktionen für die KNX-Raumtemperaturregelung von Fan-Coil-Systemen.
Besonders praktisch sind das integrierte Display, die 8 kapazitiven Sensortasten, die Unterstützung von 2-Rohr- und 4-Rohr-Systemen sowie die Steuerung von bis zu drei Lüfterstufen.
Durch die kabelgebundene KNX-Anbindung eignet sich der Regler hervorragend für anspruchsvolle Gebäudeautomationslösungen. Das schwarze Echtglasdesign der Serie LS sorgt zusätzlich für eine hochwertige Optik im Raum.
