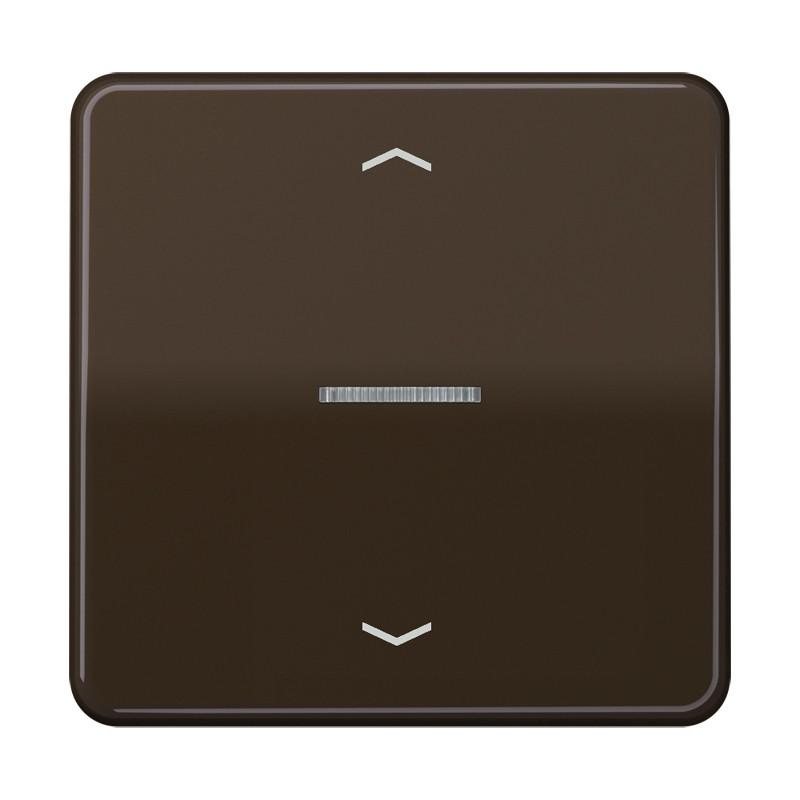

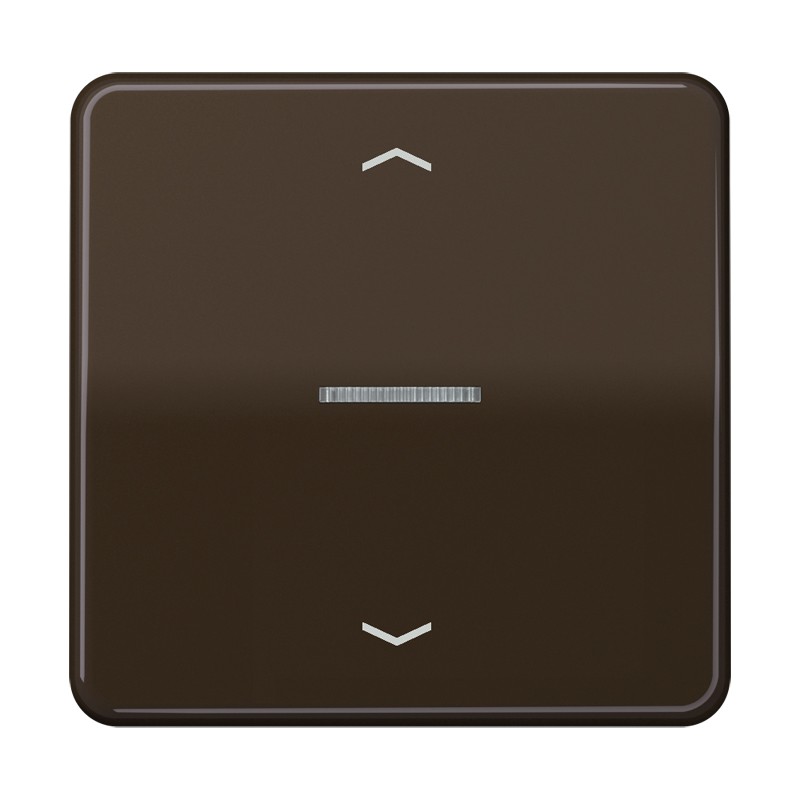

JUNG HOME Taster mit Pfeilsymbolen
Der JUNG HOME Taster BT CD 17101 P BR ist ein 1-fach Bedienelement der Serie CD in Braun mit Pfeilsymbolen und Lichtleiter. Er dient zur manuellen und automatischen Bedienung von beispielsweise Jalousien, Rollläden, Markisen, Beleuchtung und Lüftern. Die drahtlose Verbindung mit weiteren JUNG HOME Geräten erfolgt über Bluetooth Mesh.
Die Bedienung ist über die obere, untere oder vollflächige Betätigung möglich. Pro Wippe können bis zu zwei Funktionen verknüpft werden. Die Pfeilsymbole unterstützen dabei insbesondere die intuitive Bedienung von Jalousien und anderen Funktionen mit Auf-/Ab-Steuerung.
Produktvorteile
- JUNG HOME Taster 1fach
- Mit Pfeilsymbolen
- Mit Lichtleiter
- Serie CD
- Farbe Braun
- Duroplast, hochkratzfest
- Glänzende Oberfläche
- Bedienung oben, unten und vollflächig
- Bis zu 2 verknüpfte Funktionen pro Wippe
- Manuelle und automatische Bedienung
- Bluetooth Mesh
- Drahtlose Verknüpfung mit JUNG HOME Geräten
- Inbetriebnahme und Bedienung über JUNG HOME App
- Mehrfarbige Statusanzeige
- Optionaler Nachtmodus der Statusanzeige
- Statusrückmeldung über LED
- Steuerung von Gruppen, Zentralfunktionen und Szenen
- Bis zu 16 Zeitprogramme
- Treppenlichtfunktion mit Abschaltwarnung
- Nachlaufzeit sowie Einschalt- und Ausschaltverzögerung
- Sperrfunktion und Zwangsführung
- Astrotimer mit Sonnenauf- und Sonnenuntergang
- Repeaterfunktion über Bluetooth Mesh
- Updatefähig über JUNG HOME App
Smart-Home- und Kommunikationstechnologie
Der BT CD 17101 P BR ist Bestandteil des JUNG HOME Systems. Die drahtlose Kommunikation erfolgt über vollständig verschlüsseltes Bluetooth Mesh. Der Taster kann mit weiteren JUNG HOME Geräten verknüpft werden und als Repeater im Mesh-Netzwerk fungieren.
- JUNG HOME: Ja
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- WLAN / WiFi: Nein
- KNX: Nein
- Zigbee: Nein
- Matter: Nein
- Amazon Alexa: Ja
- Google Assistant: Ja
- Apple HomeKit: Nein
Bedienung und Funktionen
Die Bedientasten können oben, unten und vollflächig betätigt werden. Pro Wippe sind bis zu zwei verknüpfte Funktionen möglich. Die Tasten können zur Steuerung einzelner Verbraucher, von Gruppen und Zentralfunktionen sowie zum Aufrufen von Szenen verwendet werden.
Über die JUNG HOME App lassen sich unter anderem Automatikfunktionen, Sperrfunktionen und Zwangsführungen konfigurieren. Bis zu 16 Zeitprogramme können Funktionen des jeweiligen Systemeinsatzes steuern. Der Astrotimer ermöglicht Zeitprogramme anhand von Sonnenauf- und Sonnenuntergang.
Mit einem passenden Dimmeinsatz können unter anderem Maximalhelligkeit, Mindesthelligkeit und Einschalthelligkeit eingestellt werden. In Verbindung mit einem DALI-Einsatz ist Warmdimmen möglich. Bei Verwendung eines Jalousieeinsatzes lassen sich beispielsweise Lüftungsposition, Laufzeit, Lamellenumsteuerzeit, Umsteuerzeit bei Richtungswechsel und Inversbetrieb konfigurieren.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT CD 17101 P BR
- EAN: 4011377200517
- Serie: CD
- Farbe: Braun
- Farbähnlicher RAL-Ton: 8022
- Material: Duroplast
- Oberfläche: glänzend
- Breite: 67 mm
- Höhe: 67 mm
- Anzahl Tasten: 1
- Anzahl Betätigungspunkte: 2
- Mit LED-Anzeige: Ja
- Funkgesteuert: Ja
- Bluetooth-Schnittstelle: Ja
- Geeignet für Schalteinsatz: Ja
- Geeignet für Dimmeinsatz: Ja
- Geeignet für Jalousieeinsatz: Ja
- Schutzart: IP20
- Halogenfrei: Ja
- Umgebungstemperatur: +5 bis +45 °C
- Lager-/Transporttemperatur: -25 bis +70 °C
- Funkfrequenz: 2.402 bis 2.480 MHz
- Sendeleistung: max. 10 mW, Klasse 1.5
- Reichweite in Gebäuden: ca. 30 m
- Ganggenauigkeit: ±13 Sekunden pro Monat
- Gangreserve: ca. 4 Stunden
Passende Systemeinsätze
Der Taster wird mit einem passenden JUNG Systemeinsatz zum Schalten, Dimmen oder zur Jalousiesteuerung beziehungsweise mit einer 3-Draht-Nebenstelle kombiniert.
- JUNG 1730 JE Jalousieeinsatz
- JUNG 1731 JE Jalousieeinsatz
- JUNG 1701 SE Schalteinsatz Relais, 1-kanalig
- JUNG 1701 PSE Schalteinsatz Relais, potentialfrei, 1-kanalig
- JUNG 1702 SE Schalteinsatz Relais, 2-kanalig
- JUNG 1704 ESE Schalteinsatz Elektronik, 1-kanalig
- JUNG 1710 DE Tastdimmer Standard LED
- JUNG 1711 DE Tastdimmer Universal LED
- JUNG 1712 DE Serien-Tastdimmer Universal LED
- JUNG 1713 DSTE Power-DALI-Taststeuergerät TW
- JUNG 1723 NE Nebenstelle 3-Draht
Kompatibilität mit smarten Leuchten und Verbrauchern:
Ja, innerhalb des JUNG HOME Systems. Der Taster dient als Bedienelement und ist selbst kein Schalt- oder Dimmaktor. Die angeschlossene Last wird über den jeweils eingesetzten JUNG Systemeinsatz geschaltet, gedimmt oder gesteuert.
Durch die drahtlose Verknüpfung mit weiteren JUNG HOME Geräten können auch Funktionen ausgelöst werden, die nicht unmittelbar am gleichen Systemeinsatz angeschlossen sind.
Pfeilsymbole
Die integrierten Pfeilsymbole machen den Taster besonders für Anwendungen mit Auf-/Ab-Bedienung geeignet. In Verbindung mit einem Jalousieeinsatz können damit beispielsweise Jalousien, Rollläden oder Markisen gesteuert werden.
Zusätzliche Funktionen
In Verbindung mit einem Dimmeinsatz stehen unter anderem Funktionen wie Einschalten mit letzter Helligkeit oder fester Einschalthelligkeit zur Verfügung. Mit einem DALI-Einsatz ist Warmdimmen möglich. Für Jalousieanwendungen können verschiedene Parameter wie Laufzeit, Lamellenumsteuerzeit und Lüftungsposition eingestellt werden.
Zusätzlich unterstützt der Taster Sperrfunktionen, Zwangsführung, automatische Abschaltung mit Abschaltwarnung sowie Zeit- und Automatikfunktionen. Die Statusanzeige kann mehrfarbig erfolgen und optional in einem Nachtmodus betrieben werden.
Beschriftung
Die Pfeilsymbole sind fest Bestandteil der Ausführung. Eine individuelle Beschriftung kann abhängig von der jeweiligen JUNG-Konfiguration über das GRAPHIC TOOL vorgesehen werden.
Einsatzbereiche
- Jalousien
- Rollläden
- Markisen
- Beleuchtungssteuerungen
- Dimmersteuerungen
- Lüfter
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- Automatisierte Abläufe
- JUNG HOME Smart-Home-Installationen
Bewertung
Besonders geeigneter JUNG HOME Taster für Anwendungen mit intuitiver Auf-/Ab-Bedienung. Die Kombination aus Pfeilsymbolen, Lichtleiter, mehrfarbiger Statusanzeige und Bluetooth Mesh macht den Taster vor allem für Jalousien, Rollläden und Markisen interessant. Gleichzeitig bleibt er flexibel für Beleuchtungs-, Gruppen- und Szenensteuerungen einsetzbar. Die Serie-CD-Ausführung in Braun bietet eine klassische Optik und lässt sich mit den passenden JUNG HOME Systemeinsätzen vielseitig kombinieren.
