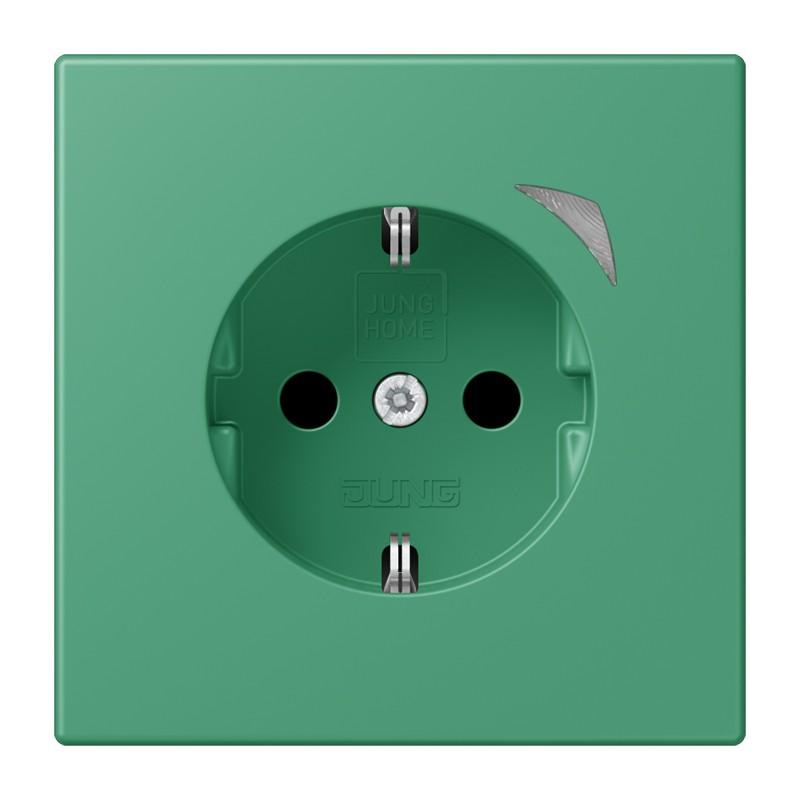

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung
Die JUNG HOME SCHUKO Steckdose Energy BT LC 1521 SE 250 kombiniert eine intelligente SCHUKO Steckdose der Serie LS mit Schalt-, Mess- und Automatisierungsfunktionen. Die Ausführung vert 59 (4320G) gehört zur Designkollektion Les Couleurs® Le Corbusier und verfügt über einen integrierten 16-A-Schaltaktor.
Die Steckdose ermöglicht das manuelle oder automatische Schalten von Beleuchtung und haushaltsüblichen Geräten. Gleichzeitig können die Leistung in Watt und die Energie in kWh angeschlossener Verbraucher erfasst werden. Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit Smartphone oder Tablet. Die drahtlose Kommunikation erfolgt über Bluetooth Mesh.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie LS
- Farbe vert 59 (4320G)
- Les Couleurs® Le Corbusier
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Manuelles und automatisches Schalten
- Leistungs- und Energiemessung
- Aufzeichnung des Energieverlaufs über die letzten 24 Stunden und 31 Tage
- Betriebsstundenzähler
- Power-Save-Funktion zum Abschalten von Standby-Verbrauchern
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Sperren der lokalen Bedienung
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Einbindung in Bereiche, Gruppen, Zentralfunktionen und Szenen
- Astrotimer mit Sonnenaufgang und Sonnenuntergang
- Bluetooth Mesh mit verschlüsselter Kommunikation
- Repeaterfunktion
- Updatefähig über die JUNG HOME App
Smart-Home-Funktionen
Die Inbetriebnahme und Bedienung erfolgt über die JUNG HOME App mit einem Smartphone oder Tablet. Eine integrierte Taste ermöglicht das lokale Schalten. Die mehrfarbige Statusanzeige kann optional mit einem Nachtmodus betrieben werden.
Die angeschlossene Last kann in Bereiche, Gruppen, Zentralfunktionen und Szenen integriert werden. Bis zu 16 Zeitprogramme sowie Ein- und Ausschaltverzögerungen ermöglichen automatisierte Schaltvorgänge. Zusätzlich stehen Funktionen wie Sperr- und Zwangsführung sowie Zeitprogramme abhängig von Sonnenaufgang und Sonnenuntergang zur Verfügung.
Energiemessung
Die integrierte Messfunktion erfasst die Wirkleistung angeschlossener Verbraucher im Bereich von -3680 bis 3680 W. Die Genauigkeit der Leistungsmessung beträgt 1 % ± 0,05 W. Die Wirkarbeit wird im Bereich von -999.999 bis 999.999 kWh erfasst.
Der Energieverlauf kann für die letzten 24 Stunden und 31 Tage aufgezeichnet werden. Zusätzlich verfügt die Steckdose über einen Betriebsstundenzähler. Auch eingespeiste Leistung und Energie können zukünftig per Update erfasst werden.
Power-Save- und Master-Slave-Funktion
Die Power-Save-Funktion ermöglicht das automatische Abschalten von Standby-Verbrauchern. Über die Master-Slave-Funktion kann abhängig vom angeschlossenen Verbraucher ein drahtlos verknüpfter weiterer Verbraucher geschaltet werden.
Eine Überstrom-Schutzabschaltung schützt bei zu hoher Belastung.
Bluetooth Mesh
Die Steckdose kommuniziert über Bluetooth Mesh mit weiteren Geräten des JUNG HOME Systems. Die Funkkommunikation ist vollständig verschlüsselt. Durch die integrierte Repeaterfunktion kann die Steckdose außerdem zur Weiterleitung von Signalen innerhalb des Mesh-Netzwerks beitragen. Die Software ist über die JUNG HOME App updatefähig.
Schutz und Sicherheit
Die SCHUKO Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus). Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Verbindungsklemmen entsprechen DIN VDE 0620. Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.
Die Steckdose ist für den Einsatz im trockenen Innenbereich vorgesehen und wird in einer Gerätedose nach DIN 49073 montiert. Die erforderliche Mindesttiefe der Gerätedose beträgt 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT LC 1521 SE 250
- EAN: 4011377315440
- Serie: LS
- Ausführung: JUNG HOME SCHUKO Steckdose Energy
- Farbe: vert 59 (4320G)
- Designkollektion: Les Couleurs® Le Corbusier
- Material: Thermoplast lackiert
- Oberfläche: matt lackiert
- Breite: 70 mm
- Höhe: 70 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Nennspannung: 220–250 V AC
- Netzfrequenz: 50/60 Hz
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Stand-by-Leistung: max. 0,25 W
- Wirkleistung: -3680 bis 3680 W
- Genauigkeit Leistungsmessung: 1 % ± 0,05 W
- Wirkarbeit: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Safety Plus
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Sendeleistung: max. 10 mW, Klasse 1.5
- Reichweite in Gebäuden: ca. 30 m
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 Stunden
Anschluss und Montage
Die SCHUKO Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Die Einbautiefe beträgt 45 mm; die Gerätedose muss eine Mindesttiefe von 53 mm aufweisen. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm².
Kompatibilität mit Verbrauchern
Die Steckdose ist zum manuellen oder automatischen Schalten von Beleuchtung und haushaltsüblichen Geräten vorgesehen. Die zulässige Anschlussleistung hängt von der jeweiligen Lastart ab:
- Glühlampen: 2300 W
- 230-V-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- 230-V-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Die technischen Werte für Leistung und Anschlusslast entsprechen den aktuell von JUNG angegebenen Daten.
Design
Die Ausführung vert 59 (4320G) gehört zur Designkollektion Les Couleurs® Le Corbusier und ist für die Kombination mit Komponenten der JUNG Serie LS vorgesehen. Das Produkt besteht aus matt lackiertem Thermoplast und besitzt Abmessungen von 70 × 70 mm.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Standby-Verbraucher
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Die BT LC 1521 SE 250 verbindet intelligente Schalt- und Energiemessfunktionen mit der markanten Farbgebung vert 59 aus der Les Couleurs® Le Corbusier Kollektion. Die Kombination aus 16-A-Schaltaktor, Energiemessung und Bluetooth Mesh macht die Steckdose zu einer vielseitig einsetzbaren Smart-Home-Komponente. Die farblich abgestimmte Ausführung bietet sich insbesondere für designorientierte LS-Installationen an.
