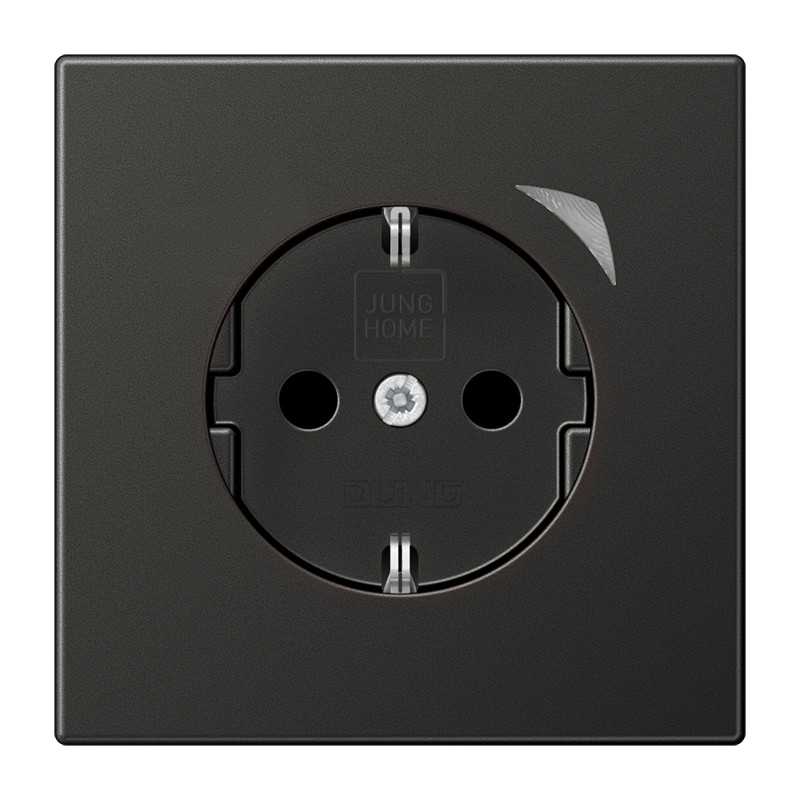

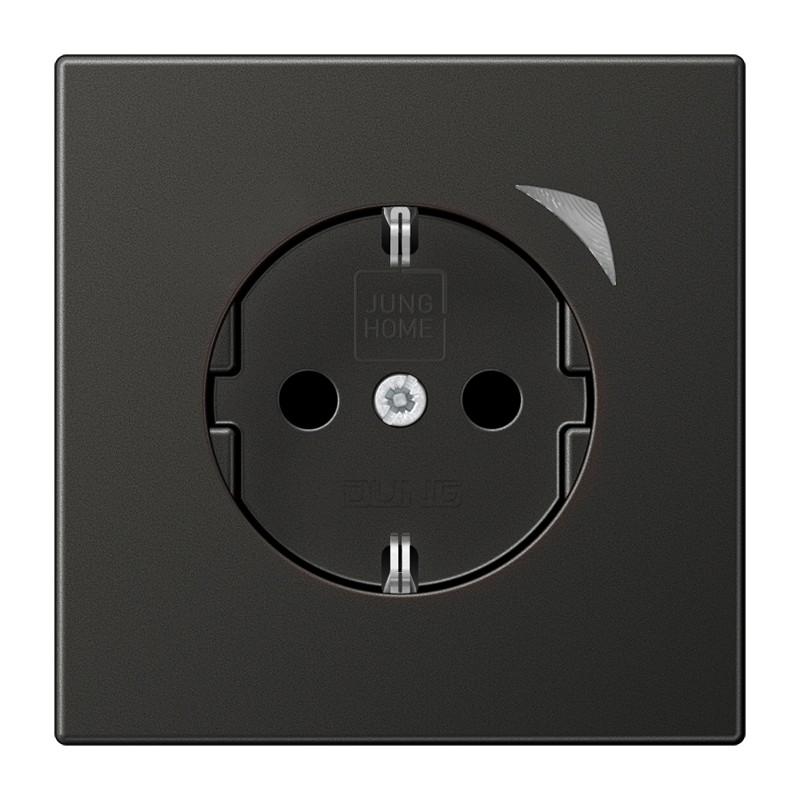

JUNG HOME SCHUKO Steckdose Energy 16 A mit Energiemessung
Die JUNG HOME SCHUKO Steckdose Energy BT AL 1521 SE AN-L ist eine intelligente SCHUKO Steckdose der Serie LS in anthrazit. Sie ermöglicht das manuelle und automatische Schalten von Beleuchtung und haushaltsüblichen Geräten und erfasst zusätzlich die Leistung sowie den Energieverbrauch der angeschlossenen Geräte.
Der integrierte 16-A-Schaltaktor ermöglicht das direkte Schalten der angeschlossenen Last. Über die JUNG HOME App lassen sich Schaltvorgänge automatisieren und Messwerte auswerten. Die drahtlose Kommunikation mit weiteren Geräten des JUNG HOME Systems erfolgt über Bluetooth Mesh.
Die Steckdose verfügt über einen integrierten erhöhten Berührungsschutz (Safety Plus) und Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Montage erfolgt in einer Gerätedose nach DIN 49073 mit einer Mindesttiefe von 53 mm.
Produktvorteile
- JUNG HOME SCHUKO Steckdose Energy
- Serie LS
- Farbe anthrazit
- Integrierter 16-A-Schaltaktor
- Erhöhter Berührungsschutz Safety Plus
- Manuelles und automatisches Schalten
- Leistungsmessung in W
- Energiemessung in kWh
- Aufzeichnung des Energieverlaufs über die letzten 24 Stunden und 31 Tage
- Betriebsstundenzähler
- Power-Save-Funktion zum Abschalten von Standby-Verbrauchern
- Master-Slave-Funktion
- Überstrom-Schutzabschaltung
- Mehrfarbige Statusanzeige mit optionalem Nachtmodus
- Sperren der lokalen Bedienung
- Bis zu 16 Zeitprogramme
- Ein- und Ausschaltverzögerung
- Astrotimer mit Sonnenauf- und Sonnenuntergang
- Einbindung in Bereiche, Gruppen, Zentralfunktionen und Szenen
- Bluetooth Mesh
- Repeaterfunktion
- Updatefähig über JUNG HOME App
Smart-Home- und Kommunikationstechnologie
Die BT AL 1521 SE AN-L ist Bestandteil des JUNG HOME Systems. Inbetriebnahme und Bedienung erfolgen über die JUNG HOME App mit Smartphone oder Tablet. Die Kommunikation erfolgt über Bluetooth Mesh und ist vollständig verschlüsselt. Gleichzeitig kann die Steckdose als Repeater innerhalb des Mesh-Netzwerks eingesetzt werden.
- JUNG HOME: Ja
- Bluetooth: Ja
- Bluetooth Mesh: Ja
- WLAN / WiFi: Nein
- Integrierter Schaltaktor: Ja
- Energiemessung: Ja
- Leistungsmessung: Ja
- Mehrfarbige Statusanzeige: Ja
Schaltfunktion
Der integrierte 16-A-Schaltaktor ermöglicht das Schalten von Beleuchtung und haushaltsüblichen Geräten. Die Steckdose kann über die integrierte Taste lokal bedient oder über das JUNG HOME System automatisiert geschaltet werden.
Über die JUNG HOME App lässt sich die angeschlossene Last in Bereiche, Gruppen, Zentralfunktionen und Szenen einbinden. Zusätzlich können automatische Schaltvorgänge sowie Ein- und Ausschaltverzögerungen eingerichtet werden.
Energiemessung
Die integrierte Messfunktion erfasst die Wirkleistung und die Wirkenergie der angeschlossenen Geräte. Die Leistungsmessung reicht von -3680 bis 3680 W, die Genauigkeit beträgt 1 % ± 0,05 W. Die Energiemessung reicht von -999.999 bis 999.999 kWh.
Der Energieverlauf kann für die letzten 24 Stunden und 31 Tage aufgezeichnet und über die JUNG HOME App ausgewertet werden. Zusätzlich steht ein Betriebsstundenzähler zur Verfügung.
Power-Save- und Master-Slave-Funktion
Mit der Power-Save-Funktion können Standby-Verbraucher automatisch abgeschaltet werden. Die Master-Slave-Funktion ermöglicht abhängig vom angeschlossenen Verbraucher das Schalten eines drahtlos verknüpften weiteren Verbrauchers.
Automatisierung
Bis zu 16 Zeitprogramme können eingerichtet werden. Zusätzlich stehen Ein- und Ausschaltverzögerungen zur Verfügung. Mit dem Astrotimer lassen sich Schaltvorgänge abhängig von Sonnenaufgang und Sonnenuntergang ausführen.
Schutz und Sicherheit
Die SCHUKO Steckdose besitzt einen integrierten erhöhten Berührungsschutz (Safety Plus). Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Die Verbindungsklemmen entsprechen DIN VDE 0620.
Die Steckdose ist für den trockenen Innenbereich vorgesehen. Die Montage erfolgt in einer Gerätedose nach DIN 49073; die erforderliche Mindesttiefe der Gerätedose beträgt 53 mm.
Technische Daten
- Hersteller: JUNG
- Hersteller-Artikelnummer: BT AL 1521 SE AN-L
- EAN: 4011377201538
- Serie: LS
- Ausführung: SCHUKO Steckdose Energy
- Farbe: anthrazit
- Material: Thermoplast lackiert
- Breite: 70 mm
- Höhe: 70 mm
- Einbautiefe: 45 mm
- Mindesttiefe Gerätedose: 53 mm
- Nennspannung: 250 V
- Netzfrequenz: 50/60 Hz
- Schaltstrom ohmsch: 16 A
- Schaltstrom Motoren: 4,3 A bei cos φ 0,6
- Stand-by-Leistung: max. 0,25 W
- Leistungsmessbereich: -3680 bis 3680 W
- Leistungsgenauigkeit: 1 % ± 0,05 W
- Energiemessbereich: -999.999 bis 999.999 kWh
- Erhöhter Berührungsschutz: Ja
- Schraubklemmen: Ja
- Leiterquerschnitt: bis 2,5 mm²
- Bluetooth-Schnittstelle: Ja
- Bluetooth Mesh: Ja
- Funkfrequenz: 2402–2480 MHz
- Sendeleistung: max. 10 mW, Klasse 1.5
- Reichweite in Gebäuden: ca. 30 m
- Schutzart: IP20
- Umgebungstemperatur: -5 bis +45 °C
- Transporttemperatur: -25 bis +70 °C
- Lagertemperatur: -5 bis +45 °C
- Ganggenauigkeit: ±13 s/Monat
- Gangreserve: mind. 4 h
Anschluss und Montage
Die Steckdose ist für die Unterputzmontage in einer Gerätedose nach DIN 49073 vorgesehen. Der Anschluss erfolgt über Schraubklemmen für starre und flexible Leiter bis 2,5 mm². Die Gerätedose muss eine Mindesttiefe von 53 mm aufweisen.
Kompatibilität mit Verbrauchern
Die zulässige Schaltleistung ist von der jeweiligen Lastart abhängig. JUNG gibt unter anderem folgende Werte an:
- Glühlampen: 2300 W
- HV-Halogenlampen: 2300 W
- Elektronische Trafos: 1500 W
- Induktive Trafos: 1000 VA
- HV-LED-Lampen: typ. 400 W
- Kompaktleuchtstofflampen: typ. 400 W
- Leuchtstofflampen unkompensiert: 920 VA
- Motoren: 4,3 A bei cos φ 0,6
Die Werte entsprechen den aktuell bei JUNG angegebenen technischen Daten.
Design und Einsatz
Die Ausführung anthrazit gehört zur Serie LS von JUNG. Das lackierte Thermoplast und die Abmessungen von 70 × 70 mm ermöglichen die Integration in passende LS-Installationen.
Einsatzbereiche
- Beleuchtung
- Haushaltsgeräte
- Unterhaltungselektronik
- Standby-Verbraucher
- Energiemonitoring
- Automatisierte Schaltvorgänge
- Gruppen- und Zentralfunktionen
- Szenensteuerungen
- JUNG HOME Smart-Home-Installationen
Bewertung
Intelligente SCHUKO Steckdose der Serie LS mit integrierter Leistungs- und Energiemessung. Die BT AL 1521 SE AN-L kombiniert einen 16-A-Schaltaktor mit Verbrauchserfassung, Bluetooth Mesh und umfangreichen Automatisierungsfunktionen. Die anthrazitfarbene Ausführung eignet sich besonders für moderne LS-Installationen, bei denen Schalten und Energiemonitoring in einem Gerät kombiniert werden sollen.
